A cosa serve una valvola per fognatura?

Nel settore privato e negli edifici a più piani, ricorrono spesso a un dispositivo come una valvola su una condotta fognaria, che può essere d'aiuto in caso di inondazione di acque reflue da pioggia, scioglimento della neve, nonché in caso di forza maggiore da calamità naturali. Ma un tale gadget non è un prerequisito per l'equipaggiamento del sistema di scarico, esso viene installato solo nei casi in cui esiste effettivamente il pericolo di contropressione, e questo dipende da vari fattori. Di seguito parleremo del sistema di tale protezione, installazione, condizioni, oltre a mostrarvi il video in questo articolo.

Valvola di intercettazione

Principio di funzionamento

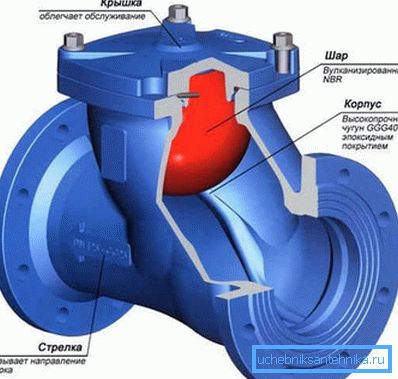

• Le valvole, simili a quelle che si vedono nell'immagine in alto, sono installate su tubazioni fognarie orizzontali, e se parliamo di abitazioni e servizi pubblici, la montano negli scantinati delle case. Il principio di funzionamento qui è abbastanza semplice - se l'acqua scorre nella direzione della freccia, che è sul corpo, allora solleva la sfera di bloccaggio, che si muove lungo il canale (può essere visto nella figura). Nei casi in cui si verifica una contropressione, la palla semplicemente lascia cadere questo canale e blocca il tubo in una direzione.

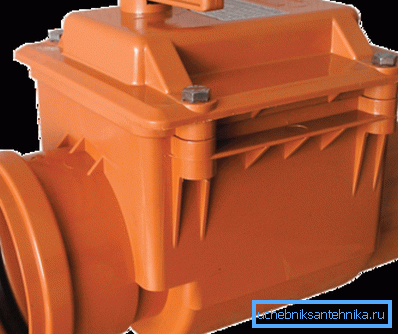

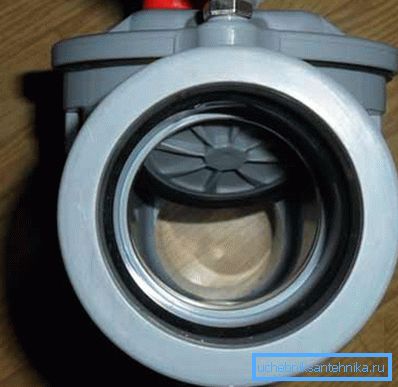

• Esattamente la stessa funzionalità, ma un sistema un po 'diverso di costipazione ha un dispositivo di plastica, che è anche inteso per l'installazione orizzontale e talvolta è anche montato in una stanza vicino al water.. Questa valvola di intercettazione per fognatura ha un dispositivo abbastanza semplice: è una piastra di plastica con una guarnizione in gomma (1), che si tiene sulla leva (2) e, inoltre, ha un coperchio per la revisione (3). Con la pressione dell'acqua sulla piastra nella direzione della freccia sul corpo, la piastra si solleva su una leva come un portello, ma se viene creata una contropressione, la piastra cade e blocca il passaggio.

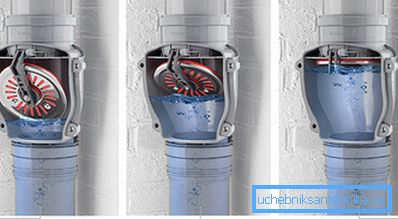

• La valvola verticale della fogna funziona come quella orizzontale, dove c'è una piastra mobile con una guarnizione in gomma attaccata alla leva. Puoi vedere il ciclo di blocco del passaggio sotto pressione dal basso. Tale dispositivo è usato per i riser.

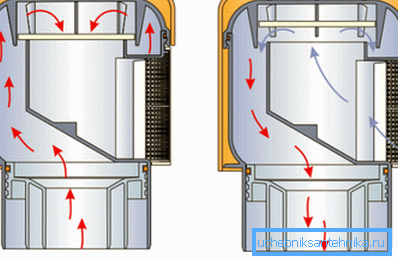

• L'aeratore del sistema fognario o, come viene anche chiamato, la valvola di sfiato dei gas di scarico serve a fornire e trattenere l'aria nel tubo di scarico e il suo elemento principale è un'asta o una membrana (a seconda della modifica). Il principio di funzionamento di questo dispositivo è abbastanza semplice: quando l'acqua viene scaricata, l'aria nel sistema viene diluita e la membrana si apre leggermente, consentendo all'aria esterna di ripristinare la pressione. Dopo che la pressione si è stabilizzata, la membrana si chiude.

Quando è necessario

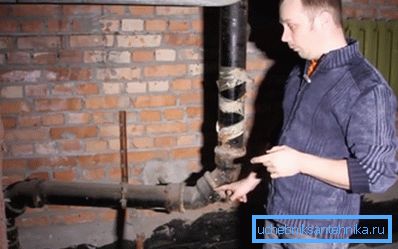

Iniziamo con l'appartamento in un grattacielo e immaginiamo di essere al primo piano. Un montante per fognature da tutti i piani scende al piano seminterrato o al piano tecnico, dove passa dal piano verticale a quello orizzontale, e gli attacchi angolari sono installati con una rotazione regolare per evitare blocchi, ma, tuttavia, questo a volte accade. Se si verifica un blocco, quindi l'acqua di scarico dai piani superiori non ha nessun posto dove andare, e salirà attraverso il bagno, il bagno, il lavandino e così via (la legge delle navi comunicanti).

Nota. Se il primo piano è intasato, l'acqua salirà al secondo piano, ma molto probabilmente non si verificherà il trabocco, poiché la colonna d'acqua spingerà il blocco risultante con la sua massa.

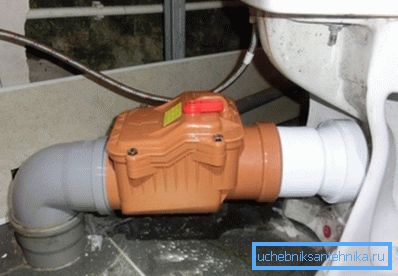

Per evitare tali circostanze estremamente spiacevoli, è installata una valvola di intercettazione orizzontale o verticale, il cui problema principale è la sua voluminosità. Tuttavia, tale protezione è necessaria, ma se la installate sul riser, non vi darà nulla, dal momento che il pericolo risiede precisamente nella pressione dei piani superiori, il che significa che il dispositivo di blocco deve bloccarsi sulla presa dal montante, come nella foto in alto. Ma questa opzione prevede la protezione di una sola unità sanitaria ed è appropriata solo nei casi in cui non vi siano altri rubinetti di scarico per lavandini, vasche da bagno e così via.

Pertanto, in questi casi hai due opzioni: la prima consiste nell'installare una valvola di non ritorno sul WC e l'altra nella presa per i restanti bagni, e il secondo è installare un dispositivo nel tee di distribuzione sul water e negli altri nodi. Come hai capito, molto spazio sarà preso da entrambe le opzioni - nel primo caso due o anche tre ingombranti gadget, e nel secondo - dovrai aumentare la distanza dal riser per fare un tie-in alla distribuzione del tee (quad) e nessuna istruzione ti aiuterà qui - devi cercare un'uscita da soli

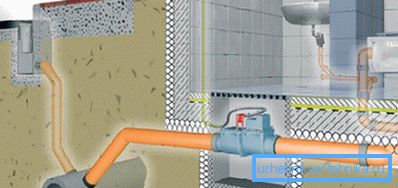

È un po 'più semplice equipaggiare tale protezione nel settore privato - anche se hai una casa su più piani e i bagni sono a tutti i livelli, allora questo è solo il tuo problema e nessun altro - dopo tutto, non scarichi l'acqua dal piano superiore quando il sistema fognario è bloccato in casa. Ma negoziare con i vicini dei piani superiori a volte è praticamente impossibile, se non altro perché non saranno a casa in un dato momento.

Pertanto, il settore privato consente di montare un dispositivo di blocco di qualsiasi tipo: membrana o sfera, verticale o orizzontale: la cosa più importante è che venga tagliato al nodo di distribuzione. Questo può essere fatto sul pavimento tecnico (se ce n'è uno), oppure è possibile dotare un pozzo speciale di ispezione per la stitichezza della fogna, dove è possibile eseguire la manutenzione pulendo la palla o appoggiando la membrana dalla torta. Naturalmente, il costo di tale attrezzatura è di circa cento o duecento volte superiore (a seconda della modifica) rispetto al prezzo di un tee per un centesimo di tubo di scarico, ma la vostra tranquillità è valsa la pena.

Nota. In questo articolo abbiamo prestato poca attenzione alla valvola di scarico dell'aria, ma solo perché pensavamo che la sua installazione non fosse importante quanto l'installazione di una valvola di scarico. L'aeratore è spesso installato al fine di eliminare il rumore che si verifica quando si scarica dalla diluizione di aria nel tubo, quindi non ha molto valore tecnico.

conclusione

Inserendo il sistema fognario di una valvola di ritegno (verticale o orizzontale), così come un aeratore, puoi sempre farlo da solo, ma devi prestare attenzione alla freccia sul corpo, indicando la direzione del flusso. In termini tecnici, l'installazione è simile a tutti gli accessori.
