Com'è progettata la rete fognaria?

A volte capita che l'acqua scongelata o l'acqua piovana possano allagare scantinati e vaste aree a causa dell'aumento dei livelli delle falde acquifere, causando la comparsa di pozzanghere e siti di ristagno. In questo caso, è necessario provvedere alla loro raccolta, trasporto e scarico fuori dalla residenza. Per questo, le fogne temporalesche o piovose sono progettate secondo SNiP.

Sulla foto - acqua piovana sul sito

Cosa consideriamo nell'articolo

Nell'articolo seguente considereremo:

  • le sue funzioni principali;
  • principi di progettazione;
  • calcolo del sistema;
  • disposizione.

Suggerimento: gli esperti consigliano di non posticipare la creazione di acqua piovana, poiché è possibile aumentare la durata degli oggetti costruiti su un sito di un paese.

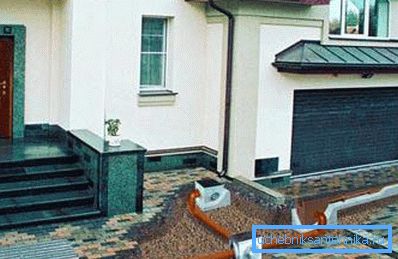

Fogne tempesta per le fogne tempesta sul sito

Tipi di smaltimento dell'acqua piovana

In base alla variante delle precipitazioni, si distinguono tre possibili tipi di acque meteoriche:

aperto In questo caso, il sistema è aperto:
  • canali;
  • vassoi;
  • fossati;
  • problemi.
chiuso L'acqua raccolta dai vassoi di drenaggio viene inviata attraverso i pozzi di pioggia nel tubo di scarico, spesso dotata di impianti di trattamento delle acque reflue. Dirige i flussi verso il punto di rilascio.
combinato Esiste una combinazione tra i due tipi, quando parte degli elementi aperti viene sostituita da una conduttura sotterranea.

Suggerimento: è severamente vietato scaricare l'acqua piovana nel sistema di drenaggio, che è progettato per proteggere la fondazione di un edificio residenziale da umidità elevata.

Altrimenti, nel periodo di forte scioglimento della neve e di forti piogge, sarà distrutto dall'eccesso di acqua. È necessario creare un punto di scarico separato.

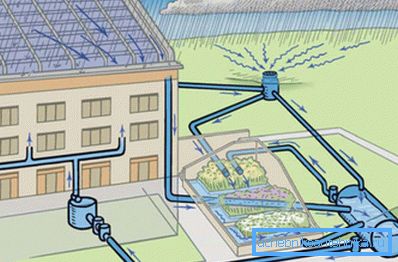

Progettazione della rete fognaria nel territorio

Raccomandazioni di installazione

Di seguito è riportata una guida per comprendere i dettagli del processo:

  1. Le fogne temporalesche sono disposte parallelamente al sistema di drenaggio. Allo stesso tempo, è necessario monitorare il suo angolo di inclinazione, che dovrebbe essere di 5 mm al metro.
  2. Un tubo di drenaggio può essere posato sopra i tubi di drenaggio se sono sepolti in profondità. In questo caso, prima di posare è necessario poggiare con attenzione il terreno su di loro, poiché li salverete da eventuali danni.
  3. Un cuscino di macerie o sabbia di altezza 50-100 mm dovrebbe essere posto sotto la tubazione.
  4. Utilizzare per tubi di scarico della pioggia realizzati in polipropilene ad alta resistenza, con una superficie esterna corrugata e un interno liscio. Il loro prezzo è inferiore al metallo.
  5. Per collegare i tubi tra loro, utilizzare una doppia manica e una guarnizione in gomma.

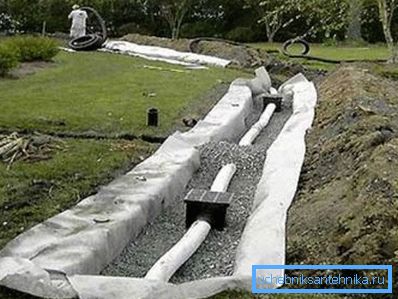

Installazione fai-da-te
  1. Montare l'imbuto, che riceverà l'acqua, un po 'più in alto o sullo stesso piano con l'estremità inferiore del gasdotto. È necessario per filtrare detriti di grandi dimensioni, compresi rami e foglie dagli alberi.
  2. È possibile collegare il pozzo di drenaggio a cui l'acqua penetra attraverso la tubazione direttamente al principale collettore di rifiuti o al sistema fognario del sito.

Suggerimento: installare una valvola di ritegno a sfera all'interno del pozzetto di scarico collegato al tubo di scarico, che impedirà il sollevamento del livello dell'acqua in eccesso nel sistema di drenaggio e quindi nel basamento.

  1. Si ritiene che l'altezza minima tra il fondo della valvola di ritegno e il vassoio del tubo sia di 120 mm. Installare un giunto nella parte superiore del pozzo, consentendo di allungare il tubo al livello del suolo.
  2. Il sistema finito dovrebbe consistere in:
  • bene;
  • tubo di prolunga;
  • bocche con coperchio
  1. Coprire il sistema con sabbia o ghiaia e tamponare lo strato.

Suggerimento: il drenaggio dell'acqua piovana viene deviato verso fossi lungo la strada, vari corpi idrici o una fognatura centralizzata.

Da quest'ultimo, l'acqua di solito entra nella fogna comunale, nella zolla aperta o nel terreno, attraverso uno strato di macerie. Se si utilizzano le ultime due opzioni, il tubo deve essere chiuso con una griglia metallica protettiva che non consenta agli animali di entrare nella tubazione.

Compiti di progettazione

L'acqua piovana dovrebbe essere deviata in qualsiasi insediamento rurale o città, in una casa privata o in un'impresa (vedi anche l'articolo Profondità del sistema fognario - gli aspetti principali di questo problema).

Dal momento che il carico sul sistema in ciascuno di essi sarà diverso, inoltre, la specificità dell'oggetto lascia la sua impronta, la progettazione di fognature tempesta comprende diverse caratteristiche importanti:

  • calcolo della resistenza idraulica;
  • rintracciamento;
  • la creazione di elementi di base.

Naturalmente, puoi affrontare questo compito da solo in un'area limitata, ma per oggetti di grandi dimensioni è meglio invitare specialisti. Condurranno un'analisi approfondita delle condizioni dell'operazione imminente, prenderanno in considerazione l'area del sito, la sua topografia, il volume d'acqua e a causa di ciò che può essere contaminato. Ci sarà anche considerato il problema della raccolta e del dumping dell'umidità accumulata in luoghi appositamente designati.

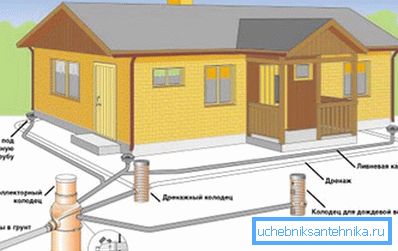

Stream Tracing

Attraverso la tracciatura, viene fornita la raccolta di acqua di fusione da tutto il sito e la sua rimozione con l'aiuto di una deriva verso il luogo di scarico e il trattamento lungo il percorso più breve. In questo caso, il territorio è diviso in bacini, su ciascuno dei quali è installato un collezionista con un rilascio o collegato con altre strutture simili.

Quando si calcola la pioggia, la fogna viene presa come base:

  • dati sulle precipitazioni medie in una particolare regione;
  • il loro numero massimo;
  • terreno, che influenza la velocità del flusso di acqua piovana;
  • bacino di utenza;
  • stagni nelle vicinanze.
Drenaggio bene

Da ciò dipende direttamente:

  • la scelta del tipo di sistema fognario;
  • la sua posizione;
  • numero di pozzi di drenaggio;
  • diametro e lunghezza dei tubi.

conclusione

Da questo articolo, hai appreso che la pioggia di acque reflue è un modo per rimuovere l'acqua in eccesso dal sito, il che permette di evitare molti problemi e garantisce il normale funzionamento del territorio e delle strutture su di esso. Si è anche parlato dei tipi di fognature, delle caratteristiche del suo design e della sua installazione (vedi anche l'articolo Serbatoi settici per le fognature - un elemento chiave di un sistema di fognatura autonomo).

Il video in questo articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
