Come calcolare il drenaggio sul sito

Come sapete, prima di iniziare qualsiasi lavoro di costruzione è necessario elaborare un piano e calcolare i parametri dell'intera struttura. Solo con i calcoli corretti, la struttura che hai costruito funzionerà al 100%. Questo articolo discuterà su come calcolare il drenaggio nel sito prima della costruzione.

Selezione del drenaggio e il suo schema

Il fatto è che ci sono due tipi di drenaggio: superficiale e profondo. Prima di calcolare decidi quale tipo di drenaggio costruirai.

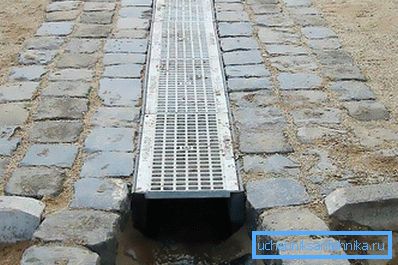

• Il drenaggio superficiale è progettato per raccogliere la pioggia e sciogliere l'acqua. Pertanto, se un tale sistema è sufficiente per te, procedere al disegno del layout degli scivoli di scarico e dei pozzi di aspirazione dell'acqua. Le grondaie dovrebbero essere situate attorno al perimetro del sito dove le acque reflue devono essere raccolte da superfici solide: piste di asfalto, piattaforme e scarichi dal tetto di un edificio. La pendenza delle grondaie è calcolata, come con la posa delle acque reflue - 2 cm per 1 m di lunghezza. Dopo aver disegnato uno schema di drenaggio e aver calcolato la pendenza, procedere alla costruzione.

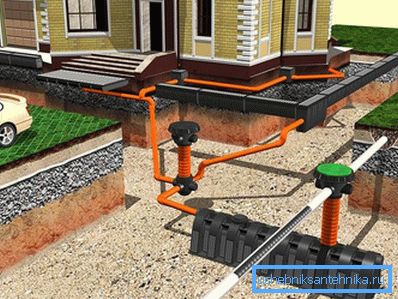

• Il drenaggio di profondità è progettato per drenare dal territorio non solo la pioggia e l'acqua di fusione, ma anche permanentemente in acque poco profonde. Se non è possibile deviare l'acqua piovana all'esterno del sito, le grondaie dai tetti delle case possono essere tagliate nel drenaggio profondo. Iniziando a tracciare il drenaggio, considera questa sfumatura. Il calcolo di questo tipo di costruzione è molto più complicato. Il tubo di scarico dovrebbe scorrere lungo l'intero perimetro degli edifici, ma non più vicino di 3 m dalla parete. Come hai capito, lo scopo del drenaggio profondo è quello di intercettare tutte le falde acquifere e impedire loro di infiltrarsi nel seminterrato della casa.

Quindi, con il calcolo del drenaggio superficiale tutto è chiaro, ma considereremo il calcolo del drenaggio profondo in maggiore dettaglio.

Calcolo della profondità del drenaggio

Dopo aver disegnato il layout del drenaggio profondo, è necessario procedere a calcoli più importanti. Il calcolo del drenaggio deve includere la profondità corretta della sua installazione.

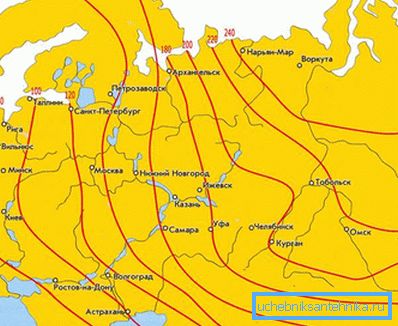

1. Il primo fattore che influisce sulla profondità della posa del drenaggio è la profondità del congelamento del suolo. Come capisci, se il drenaggio si blocca in inverno, allora durante il disgelo primaverile non sarà in grado di raccogliere l'acqua di fusione e deviarla dall'edificio. I tubi di drenaggio scaricati dal ghiaccio si scongelano per un tempo molto lungo, riducendo così la funzionalità di drenaggio a zero. Considerare il fatto che il manto nevoso funge da riscaldatore. Quindi, calcolando la profondità della posa dei tubi, prendiamo la profondità di congelamento del suolo (per ogni regione è diversa) e sottraiamo da essa: per un diametro del tubo fino a 500 mm - 300 mm, per un tubo da 500 mm e oltre - 500 mm. Ad esempio, la profondità di congelamento è 1500 mm. Il tubo di scarico verrà posato con un diametro di 200 mm. Fai un calcolo: 1500 - 300 = 1200. Questa sarà la profondità del tuo drenaggio.

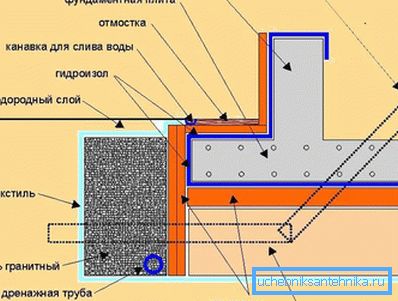

2. Il secondo fattore che influisce sulla profondità del drenaggio è la profondità delle fondamenta dell'edificio. In questo calcolo, niente di complicato. Viene presa la profondità della fondazione e 500 mm dal cuscino inferiore. Tale profondità è calcolata per intercettare le acque sotterranee durante l'alluvione primaverile.

Qui, sulla base di questi due calcoli, viene preso il massimo valore, che indica la profondità dell'installazione di drenaggio.

Calcolo della pendenza del drenaggio

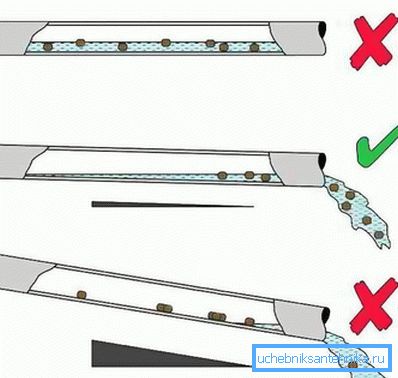

Hai calcolato il luogo in cui avverranno il drenaggio e la profondità della sua installazione. Ma affinché funzioni correttamente, il tubo deve essere inclinato dal punto superiore verso lo scarico. La pendenza è calcolata come per il drenaggio e il drenaggio superficiale di 1-2 cm per 1 m lineare. Per calcolare correttamente la pendenza dell'intera autostrada, puoi eseguire alcuni calcoli:

1. Dal punto più alto del drenaggio (di solito si trova all'angolo dell'edificio) misurare la lunghezza delle trincee scavate lungo 2 che convergono all'angolo dei lati dell'edificio. Ad esempio, una trincea di 9 metri.
2. Riassumili e ottieni la lunghezza totale della trincea - 18 m. Misura la distanza dall'edificio al punto più basso dello scarico, che è bene il bacino.
3. Ad esempio, lascia che sia 10 M. Somma due numeri: 18 + 10 = 28.
4. Hai ottenuto la distanza totale dalla parte superiore dello scarico fino al punto più basso dello scarico, ed è 28 m.
5. Se per calcolare la differenza tra due punti, viene preso l'1% della distanza, quindi è 0,28 M. In altre parole, la differenza nella posizione del punto superiore del drenaggio e del punto inferiore dello scarico sarà di 28 cm.

Sulla base di questi calcoli, seguire la pendenza del drenaggio.

Buona posizione

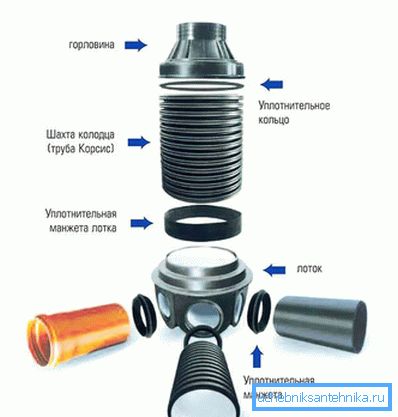

Per eseguire la manutenzione del drenaggio, è necessario fornire pozzi di ispezione. Pertanto, calcolando lo schema di drenaggio profondo, calcolare il numero richiesto di pozzi e la loro posizione.

Il pozzo di drenaggio dovrebbe essere alla curva, ma non oltre 20 metri dalla curva di scarico, e su un tratto piatto - ogni 30-40 metri. Posizionare bene il bacino nel punto più basso, tenendo conto del comodo scarico dell'acqua nel burrone o pompandolo con una pompa di drenaggio.

Avendo correttamente eseguito tutti i calcoli per la costruzione del sistema di drenaggio, puoi essere sicuro della sua qualità e durata.

video

Scopri come svuotare correttamente la fondazione e il sito:
