Dispositivo di scarico della pressione

Le fognature a pressione sono una rete, i cui collegamenti sono una coppa, una stazione di pompaggio e una condotta che trasporta gli scarichi con la forza. Posa di reti fognarie che si collegano alla rete esistente. Per rendere il dispositivo della rete fognaria a pressione, sono necessarie alcune conoscenze e abilità.

caratteristiche

La rete fognaria è gravità e pressione. Ogni sistema è organizzato sulla base di condizioni esterne. Se fattori esterni non consentono di costruire un sistema di fognatura autosufficiente, allora viene costruita una pressione, che ha i suoi vantaggi:

• Lunga durata. Se consideriamo i tubi in ghisa, PE o PVC, che vengono spesso utilizzati per la depurazione a pressione, sono stati recentemente prodotti con una qualità sufficientemente elevata.
• La probabilità di blocchi nelle condotte è ridotta al minimo. Le pompe moderne sono dotate di taglienti che schiacciano i tessuti e altre frazioni solide presenti nelle acque reflue domestiche.
• Parsimonia comparativa. Questo vale per il sistema di fognatura a pressione, che ha una lunghezza e un diametro piccoli.
• Semplici regole di funzionamento.
• Installazione relativamente semplice e veloce. Per installare un KNS pronto non è necessario effettuare grandi movimenti di terra. Lo stesso vale per l'installazione di condotte a pressione, che corrono quasi parallelamente al rilievo della terra.
• CND compatto. La stazione di pompaggio per acque reflue a pressione non occupa molto spazio, quindi può essere installata anche nel seminterrato della casa.

Le acque reflue a pressione sono disposte nei seguenti casi:

• Una condotta di scarico di liquami domestici in una casa privata si trova sotto il punto di connessione, ad esempio una rete fognaria esistente;
• il terreno lungo la linea di deposizione delle acque reflue a pressione presenta differenze significative;
• applicare un metodo chiuso di posa di un gasdotto attraverso la strada;
• il tipo di terreno o altri motivi escludono la possibilità di una fossa profonda;
• tubo di pressione di piccolo diametro.

Lavoro di progettazione

La progettazione di acque reflue a pressione può rendere qualsiasi organizzazione rilevante specializzata nella costruzione. Se hai le conoscenze necessarie, questo lavoro può essere fatto in modo indipendente.

La progettazione di fognature a pressione inizia con uno studio dei dati di rilevamento geologico e geodetico. Procedendo da loro, un pozzo viene selezionato sulla rete del sistema fognario esistente e viene disegnato il percorso di posa del gasdotto. Durante la progettazione, verrà determinata la profondità della pipeline e il suo diametro, verranno contrassegnate le strutture e gli accessori sulla strada, verrà selezionata la pompa, verrà selezionato il tipo e la capacità. Per scegliere una pompa, è necessario eseguire un calcolo idraulico e programmare un lavoro congiunto del tubo di pressione e dell'unità. Quando si sceglie una pompa, è necessario prendere in considerazione l'altezza geometrica del sollevatore e la perdita di pressione lungo la lunghezza della tubazione di scarico della pressione. Quando si posano i tubi, è necessario tenere conto del terreno e cercare di non scavare eccessivamente la tubazione. Per fare questo, lungo la lunghezza del percorso è necessario modificare le pendenze. Il pozzetto dovrebbe essere il più basso nel sistema. Se esiste una possibilità, è preferibile installare un pozzo con le attrezzature sull'autostrada, in cui il sistema di acque reflue si trasformerà in flusso di gravità. Se il sollievo lo consente, le tubazioni per gravità dovrebbero essere il più lunghe possibile e la tubatura in pressione dovrebbe essere più corta.

Suggerimento: Spesso, diversi proprietari di edifici vicini per risparmiare sulla costruzione di liquami sono soddisfatti con un pozzo di ricezione comune, al quale collegano i loro sistemi interni e da cui costruiscono un ramo di pressione.

Caratteristiche speciali

La stazione di pompaggio è il componente principale delle acque reflue a pressione. Il design del KNS comprende un rotore dotato di bordi taglienti. Grazie a loro, le frazioni solide sono schiacciate e non interferiscono con l'effluente per passare liberamente attraverso una tubazione il cui diametro può arrivare fino a 110 mm. Tutte le parti della pompa sono realizzate in metallo ad alta resistenza, pertanto l'unità ha una durata piuttosto lunga. Invece di tubi in ghisa, che sono stati recentemente utilizzati nell'installazione di acque reflue a pressione, vengono sempre più utilizzati polietilene o polivinilcloruro. Con un diametro di tubi fino a 90 mm, tali prodotti sono forniti in bobine, che è conveniente per l'installazione.

Le stazioni di pompaggio possono essere divise in 2 tipi:

• In-house. Tale KNS devia le acque reflue da una casa. Includono una pompa con una smerigliatrice e un alloggiamento di plastica. Di regola, tale struttura è installata nel seminterrato.
• Esterno. Sono progettati per pompare rifiuti da diverse case. Pompano l'acqua da un serbatoio in cui i liquami raggiungono la gravità da diversi edifici. Le acque reflue vengono consegnate all'impianto di trattamento delle acque reflue o al sistema fognario esistente.

Se hai bisogno di un tie-in per il sistema di fognatura a pressione, è necessario raccogliere il numero necessario di permessi e certificati, stipulare un accordo per il ricevimento delle fognature e chiamare un gruppo speciale di costruzione.

Selezione della pompa

Il tipo di pompa è selezionato in base alla composizione delle acque reflue. Per le fognature di origine economica dalla doccia, dal lavello e dal lavandino, una pompa ordinaria può essere adatta. Ma poiché si utilizzano anche impurità fecali dalla tazza del water, che possono anche ottenere frammenti solidi, la pompa deve essere selezionata con una smerigliatrice. La sua presenza riduce il diametro del tubo di pressione a 40 mm.

Dal momento che grandi volumi di liquidi vengono deviati da bagni, font e piscine, le pompe per loro devono avere prestazioni elevate. Inoltre, il loro lavoro ininterrotto dovrebbe essere garantito per un lungo periodo. Un altro fattore che deve essere preso in considerazione quando si sceglie un tipo di pompa, dovrebbe essere progettato per temperature dell'acqua fino a 70? C, proveniente dagli scarichi della lavastoviglie e dalla lavatrice.

Quando si installa la pompa, ci sono alcune regole:

• la temperatura del segno più dovrebbe sempre essere nel sito di installazione della pompa;
• il sito per l'installazione del KNS deve essere pulito e avere accesso all'approccio;
• una curva di supporto con una flangia speciale dovrebbe essere installata nella parte inferiore della struttura;
• il tubo di pressione è supportato sul ginocchio;
• il tubo nella parte superiore del pozzo è fissato con una staffa fissata al muro della struttura;
• la tubazione deve essere installata secondo le regole, senza distorsioni e sollecitazioni. Il diametro del tubo di scarico deve essere inferiore all'aspirazione;
• per escludere una corrente inversa, sul tubo di pressione sono presenti una valvola di ritegno e una valvola;
• per abbassare e sollevare la pompa, viene utilizzata una catena fissata sull'unità e una struttura di guida;
• quando la pompa raggiunge il ginocchio inferiore, si verifica automaticamente una connessione stretta.

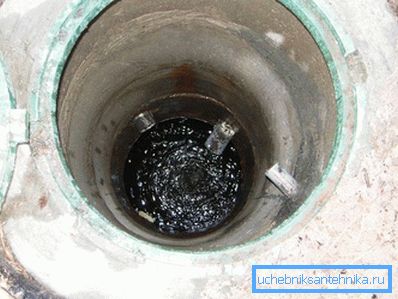

Dispositivo per pozzi prefabbricati

Quando si verifica il dispositivo della rete fognaria, un pozzo prefabbricato costituisce un collegamento importante nella costruzione. Deve essere installato vicino alla casa per ricevere le acque reflue. Il fondo e le pareti del pozzo devono essere impermeabilizzati in modo affidabile. Altrimenti, c'è un'alta probabilità che le acque reflue colino nel terreno. Le finiture superficiali sono generalmente realizzate con calcestruzzo, macerie o mattoni cotti. Lo spessore dovrebbe raggiungere circa 25 cm. Il lato esterno delle pareti può essere isolato con uno strato di bitume, dal lato interno il pozzo è intonacato, cioè le cuciture vengono strofinate. Spesso utilizzato nella costruzione di anelli di cemento, che sono impilati su una piastra speciale.

Affinché la pompa possa essere utilizzata più a lungo, è preferibile disporre un pozzo da due sezioni. La prima sezione raccoglierà le acque reflue. Nel secondo, è necessario installare una pompa che funzionerà dopo che l'acqua fuoriesce dal primo compartimento e raggiunge un certo livello. In questo caso, le frazioni solide rimarranno nella prima sezione.

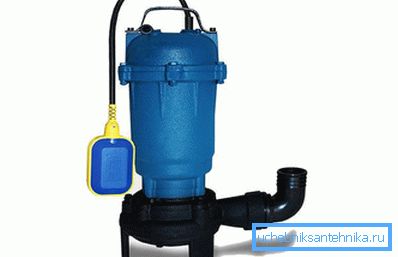

Suggerimento: Se il pozzo è a sezione singola, viene installata una pompa sommergibile per liquami con una smerigliatrice.
