Distanza tra i pozzetti fognari e altri requisiti standard
Lo scopo di scrivere questo articolo è quello di mettere insieme i requisiti di base per le dimensioni e le distanze, che dovrebbero essere seguite durante la posa del sistema di drenaggio. Dobbiamo scoprire quale può essere la distanza minima tra i tombini delle fognature, qual è la dimensione della zona di protezione dell'impianto di trattamento e quale può essere il diametro dei tubi di scarico. Quindi vai.
Fonti di informazione
La principale fonte di informazioni per noi sarà il Comitato statale per l'edilizia dell'URSS, SNiP 2.04.03-85, adottato nel 1986. Regola la posa di reti fognarie esterne e la costruzione di strutture correlate.
È curioso: quasi contemporaneamente a questo, è stato adottato SNiP 3.05.04-85, che descrive i requisiti per la costruzione di reti idriche e fognarie esterne. Se il primo documento è dedicato principalmente alla progettazione di sistemi di scarico, il secondo si concentra sui materiali utilizzati e sulla tecnologia di installazione.
Dovremo raccogliere alcune informazioni in un altro documento - il codice delle regole SP 32.13330.2012. Questa è una versione aggiornata di SNiP 2.04.03-85, approvata nel 2013, che non cancella il suo effetto, ma introduce alcune aggiunte al testo.
pozzi
Iniziamo con i requisiti per la posizione dei pozzi. Per fare ciò, dovremo iniziare esaminando i loro tipi.
Tipi e scopo

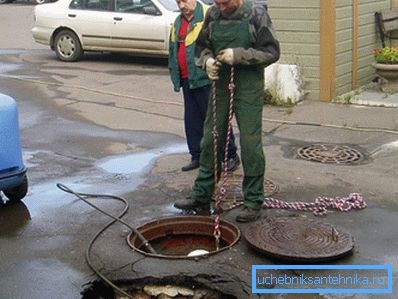

- I pozzetti di ispezione servono a controllare il lavoro del sistema fognario e, soprattutto, a pulirlo in caso di blocchi inevitabili.
- Rotary: svolge la stessa funzione nei punti di cambio di direzione del movimento delle scorte. Qualsiasi curva del tubo è sempre un luogo di maggior rischio; l'accesso ad esso risolve completamente questo problema, permettendoti di eliminare l'intasamento quando si verifica.
- Compensazione della pendenza differenziale. La distorsione eccessiva non è meno dannosa per il lavoro del sistema dei rifiuti della sua assenza: un movimento eccessivamente rapido dell'effluente porta al fatto che le frazioni solide si accumulano nel tubo, riducendo gradualmente il suo spazio.
- Gli hub sono equipaggiati nei giunti delle tubazioni.
posizione
La distanza minima tra i tombini delle fognature secondo SNiP per i tombini è determinata dalla dimensione del tubo che li collega.
Diametro, mm | Distanza più breve, m |
150 | 35 |
200 - 450 | 50 |
500 - 600 | 75 |
700 - 900 | 100 |
1000 - 1400 | 150 |
1500 - 2000 | 200 |
Oltre 2000 | 250 - 300 |
I pozzi nodali, come è facile intuire, sono dotati in tutti i punti che si uniscono alle linee di fogna; rotante - dove il tubo cambia direzione. Inoltre, dovrebbero essere previsti nel progetto nei punti di cambiamento della pendenza o della sezione.
dimensioni
La sezione del pozzo rotondo è nuovamente determinata dalla sezione del tubo:
- Fino a 600 mm - 1 m;
- 700 mm - 1,25 m;
- 800 - 1000 mm - 1,5 m;
- 1200 mm - 2 m.
Tuttavia: con una profondità di oltre 3 m, il diametro più piccolo è di 1,5 m.
L'altezza della parte di lavoro del pozzo (dal vassoio o dal ripiano al coperchio) è generalmente pari a 1800 mm. È chiaro che l'istruzione non è sempre applicabile: il terreno può forzare per aumentare o diminuire la profondità. Se è uguale o inferiore a 1,2 metri, la sezione trasversale aumenta rispetto ai valori precedenti di 300 mm; mentre non dovrebbe essere inferiore a un metro.
Le gole non sono fatte 700 mm; quando si usano tubi di grandi dimensioni, dovrebbero saltare gli strumenti di pulizia.
tubi
Durante la posa del sistema di drenaggio dovrebbe essere basato sui seguenti valori più piccoli di dimensioni dei tubi:
L'oggetto | Diametro più piccolo, mm |
Rete residenziale e industriale nel quarto trimestre | 150 |
Rete stradale di uso domestico e industriale | 200 |
Rete temporale intragruppo | 200 |
Rete stradale tempesta | 250 |
Intra trimestre e rete stradale in insediamenti con un volume di scarico inferiore a 300 m3 al giorno | 150 |
Inoltre, SNiP regola la pendenza del tubo.
È importante non solo per le reti esterne: questi stessi valori dovrebbero essere seguiti quando si mettono le fogne interne con le mani.

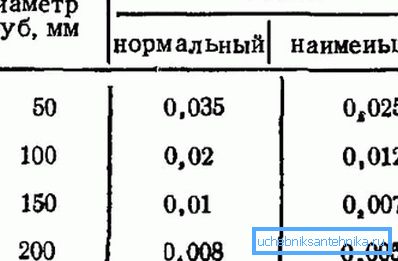

- Per i tubi da 50 mm, la pendenza ottimale è 0,035 (3,5 cm per metro lineare).
- Per 110 - 0,02.
- 150-,01.
- 200 - 0,008.
Zone di protezione sanitaria
La loro dimensione è determinata dal tipo di struttura e dalle sue prestazioni.
struttura | La dimensione della zona di protezione sanitaria in metri con una capacità, mille m3 / giorno | |||
Fino a 0,2 | 0,2 - 5 | 5 - 50 | 50 - 280 | |
Campo filtro | 200 | 300 | 500 | - |
Campo agricolo di irrigazione | 150 | 200 | 400 | - |
Stagno biologico | 200 | 200 | 300 | 300 |
Stazione di pompaggio | 15 | 20 | 20 | 30 |

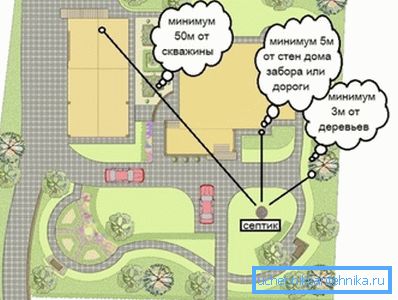

Quale dovrebbe essere la distanza dalla fogna al piano seminterrato del cottage?
Ecco i parametri da seguire quando si progetta un sistema di fognatura autonomo per una casa privata (capacità: meno di 15 metri cubi al giorno).
- La zona di protezione sanitaria del campo di filtrazione sotterraneo è di 15 metri.
- Per una trincea a filtro o un filtro per sabbia e ghiaia, è di 25 m.
- Una fossa settica può essere costruita a 5 metri dalla fondazione e un pozzo del filtro può essere costruito a 8.
Gira, profondità
Qual è il più piccolo raggio di sterzata di un tubo collettore?
- Con la sua sezione trasversale fino a 1200 mm, è uguale al diametro del tubo.
- Se il tubo è più spesso di 1200 mm, il raggio di sterzata minimo è pari ai suoi cinque diametri.
Importante: in quest'ultimo caso, i pozzetti di ispezione dovrebbero essere costruiti all'inizio e alla fine della curva di svolta.
Qual è la profondità minima che puoi mettere in fogna?
Il valore è determinato principalmente dalla profondità del congelamento del suolo e dall'esperienza di gestione delle reti fognarie nella regione.

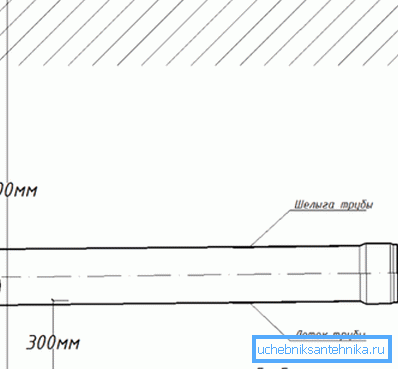

Se non ci sono dati operativi, la profondità minima del tubo di fogna è:
- Con una sezione trasversale fino a 500 mm - 0,3 m sopra la profondità di congelamento del suolo;
- Con una sezione trasversale maggiore - 0,5 m sopra il livello di congelamento.
In entrambi i casi, la distanza tra la parte superiore del tubo e la superficie del terreno o un segno di livello zero non può essere inferiore a 0,7 M. Il prezzo di rottura di questa regola è una maggiore probabilità di congelamento delle tubazioni durante il picco del gelo e danni provocati dai veicoli. Se, per qualche ragione, la condizione non è praticabile, i tubi vengono posati in una vaschetta di cemento e ulteriormente isolati.
conclusione
Speriamo che i materiali offerti al lettore lo aiutino nella progettazione e nell'auto-costruzione. Come al solito, il video in questo articolo contiene ulteriori informazioni tematiche. Buona fortuna!
