Fognatura del telefono: caratteristiche di costruzione e

Le fognature telefoniche sono strutture sotterranee costruite con l'uso di tubi e pozzi. Le strutture sono progettate per la posizione nascosta e sicura di cavi a bassa corrente o in fibra ottica. In questo articolo vedremo quali tipi di fognature di comunicazione sono usati oggi e quali sono le caratteristiche del loro uso.

I tipi principali sono le loro caratteristiche di design.

La comunicazione nella rete fognaria, secondo lo scopo, è divisa in due tipi:

• Fognatura principale - Questo è un sistema complesso costituito da tubi, pozzi e altri elementi destinati alla posa del cavo del tronco.

La costruzione inizia ai pozzi della stazione e percorre le linee principali. Nel corso dell'autostrada, a una certa distanza l'uno dall'altro, ci sono pozzi di ispezione e armadi di distribuzione.

I pozzetti servono per verificare l'integrità dei cavi e per effettuare la sostituzione o la riparazione urgente. Apparecchiature di distribuzione speciali sono installate in armadi di distribuzione, da cui la linea principale è suddivisa in linee di distribuzione secondarie.

• Distribuzione liquami è una pipeline con un diametro della sezione trasversale più piccolo rispetto alla pipeline utilizzata per la posa della linea. Le strutture provengono da apparecchiature di distribuzione e conducono direttamente agli utenti finali.

Importante: è consuetudine posizionare solo la linea principale nella pipeline principale. Di conseguenza, un diametro del cavo più piccolo è disposto nei canali di distribuzione. Tuttavia, se percorsi diversi coincidono, possono essere collocati in una sola pipeline.

In conformità con le caratteristiche del design di comunicazione acque reflue è diviso in:

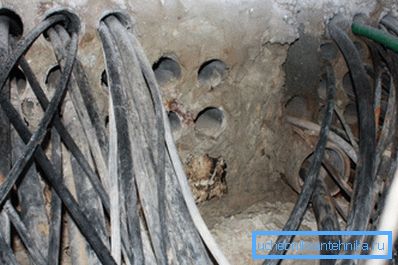

• Modifiche a foro singolo in cui la tubazione lungo l'intera lunghezza è un singolo canale;
• Modifiche multihole in cui vengono applicati i blocchi di più tubi.

Le regole per la costruzione di fogne telefoniche suggeriscono la possibilità di utilizzare non solo cemento e ceramica, ma anche tubi in polietilene, il cui prezzo è meno alto.

La scelta dei tubi è determinata in base alle caratteristiche geodetiche della regione. Pertanto, prima di eseguire i lavori di costruzione, viene elaborato un progetto in cui, insieme a parametri quali profondità e diametro di posa, viene indicato il tipo di tubi in base ai materiali utilizzati, nonché il tipo e il numero di passi d'uomo.

Un sistema di fognatura correttamente progettato e costruito consente di eseguire la sostituzione della guarnizione e l'installazione del cablaggio con le proprie mani. È inoltre possibile eseguire regolarmente lavori di misurazione e manutenzione sulla linea senza la necessità di aprire la superficie stradale o il terreno.

Inoltre, una struttura progettata e costruita correttamente fornisce una protezione ottimale per il cablaggio installato da corrosione elettrochimica e danni meccanici.

Requisiti per i lavori di costruzione

La costruzione di un sistema fognario telefonico viene effettuata in stretta conformità con una serie di requisiti tecnici, norme e regolamenti (vedere anche l'articolo Collegamento di una lavatrice a un sistema di fognatura e di approvvigionamento idrico: 5 passaggi semplici e indipendenti).

Il requisito principale per la costruzione di reti telefoniche è una lunga vita operativa delle strutture. Il rispetto di questo requisito è determinato dalle prestazioni e dall'affidabilità delle strutture.

In connessione con l'avvento delle reti in fibra ottica, i sistemi fognari sono costruiti tenendo conto della possibilità di porre entrambi i tipi di reti. In alcuni casi, vengono costruite tubazioni separate, progettate per la posa individuale della fibra ottica.

Durante la progettazione e la successiva costruzione del sistema fognario, è necessario fornire protezione contro i seguenti fattori:

• penetrazione di gas o acqua in condotte e pozzi;
• processi corrosivi (corrosione elettrochimica);
• attività tettonica e, di conseguenza, effetti meccanici e danni alle reti;
• effetti di temperatura.

Conformemente alle regole di costruzione, quando si posa la rete di cavi sotterranei, la parte invalicabile della strada viene selezionata con una superficie stradale di alta qualità. Non è consigliabile posare la condotta al di sotto delle intersezioni della carreggiata di strade e ferrovie, dove un notevole carico meccanico viene messo a terra.

Caratteristiche della costruzione di dispositivi di visualizzazione

Le istruzioni per la progettazione e la successiva costruzione di fognature di comunicazione richiedono la presenza di vari tipi di dispositivi di visualizzazione.

I pozzetti di ispezione possono essere dei seguenti tipi:

• punti di controllo - sono installati su sezioni rettilinee dei binari;

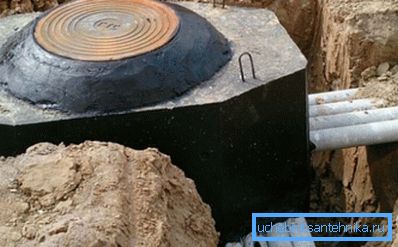

• angolare - installato sul diagramma di rotazione con un angolo maggiore di 15?
• ramificazione - installato in quelle aree in cui il percorso è diviso in diverse direzioni;
• stazione - sono installati sulle sezioni del percorso di fornitura alle centrali telefoniche.

In conformità con i requisiti per la costruzione delle fognature del telefono, i pozzetti devono essere posizionati a una distanza di non più di 150 m l'uno dall'altro.Tali requisiti sono dettati da considerazioni di semplicità ed efficienza del cablaggio eccessivo tra i pozzetti durante i lavori di riparazione e installazione.

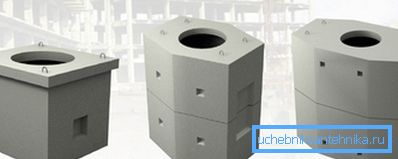

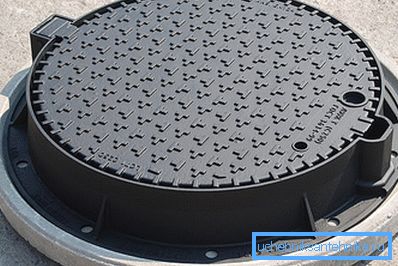

Il cemento armato può essere prefabbricato e prefabbricato. Oggi è consentito l'uso di passi d'uomo realizzati con altri materiali. Tuttavia, il loro utilizzo dovrebbe essere motivato dalle caratteristiche del sito o dalle caratteristiche del suolo in cui viene approfondita la rete.

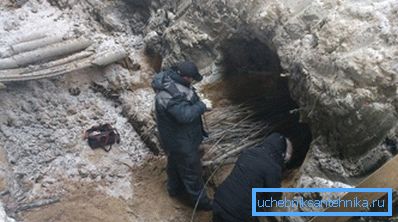

Importante: al fine di aumentare la capacità di scarico, i dispositivi di visualizzazione già funzionanti non vengono ricostruiti, ma sono integrati da nuovi pozzi, che sono posti in prossimità di vecchi dispositivi di visualizzazione.

Requisiti per la posa dei canali

Le istruzioni per la posa delle tubazioni devono soddisfare una serie di requisiti, tra i quali annotare i seguenti punti:

• La superficie interna dei tubi utilizzati, indipendentemente dal tipo di materiali utilizzati, dovrebbe essere liscia.
• Indipendentemente dal tipo di tubi utilizzati, la struttura finita non dovrebbe avere un effetto dannoso sul cablaggio.
• La condotta finita dovrebbe essere resistente ai carichi meccanici, alle variazioni di temperatura e agli effetti delle acque sotterranee.

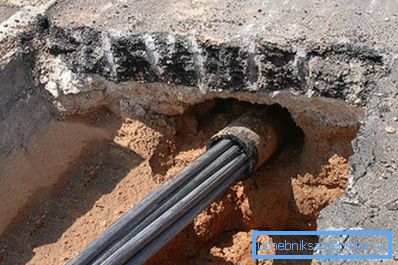

• Quando si organizzano le reti di distribuzione, utilizzare tubi in polietilene con sezione interna di 55-58 mm.
• Nella disposizione delle reti di giunzioni, vengono utilizzati tubi in calcestruzzo o cemento amianto con un diametro interno della sezione trasversale di 90-100 mm. In alcuni casi è possibile utilizzare analoghi in polietilene con un diametro di almeno 63 mm.

Funzionalità di stesura della rete

I canali possono essere posati cavi per tutti i tipi di comunicazione.

La posa viene effettuata in conformità con i seguenti requisiti:

• La posa viene eseguita in canali di comunicazione liberi, in cui non devono essere collocati più di sei fili dello stesso tipo.

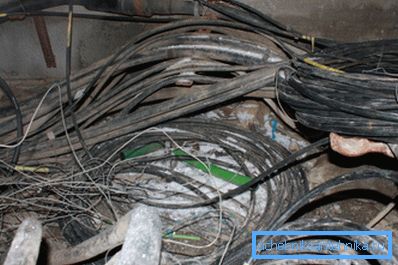

• I canali di comunicazione in cui viene instradata la fibra non devono essere utilizzati per adattarsi al cablaggio elettrico.
• Se il canale è occupato da cavi elettrici, la posa di fibre ottiche non armate è consentita solo in tubi di polietilene prestirati PND-32-T.
• I cavi armati sono posati su canali liberi e occupati senza l'uso di tubi in polietilene.
• La posa di conduttori non armati viene effettuata in collettori di piccola sezione.
• I diametri dei cavi di comunicazione posati non devono superare il 75% del diametro della sezione trasversale del canale.

Metodi di posa dei cavi

I metodi di estrazione del cavo dipendono dal tipo e dal peso.

Questi parametri devono essere presi in considerazione quando si sceglie un metodo adatto e uno strumento appropriato.

• I cavi con una massa non superiore a 1500 kg / km vengono tirati a mano utilizzando un cavo sintetico o in acciaio;

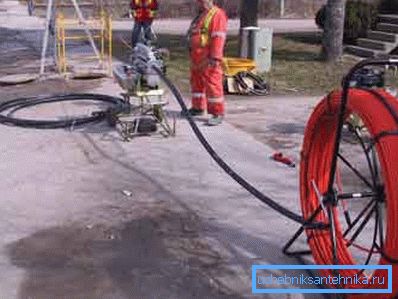

• I cavi con una massa non superiore a 6000 kg / km sono disegnati utilizzando un argano manuale dotato di un cavo in acciaio con un diametro di almeno 8 mm;
• Cavi con una massa superiore a 6000 kg / km vengono tirati utilizzando una macchina e una fune d'acciaio con un diametro di almeno 11,5 mm.

conclusione

Ora sai cos'è una linea telefonica moderna, come è costruita e come viene gestita. Puoi trovare informazioni più utili e informative guardando il video in questo articolo (leggi anche l'articolo Tubi di fognatura in polipropilene - una soluzione innovativa nel settore degli impianti idraulici).
