Fognatura esterna: come costruire in modo rapido ed

Il sistema di rimozione delle acque reflue da un edificio residenziale privato, in contrasto con un appartamento, si compone di tre elementi principali. Uno di questi è la fognatura esterna. Nonostante la sua apparente semplicità, le istruzioni per la posa della pipeline esterna hanno molte sfumature e caratteristiche, che verranno discusse di seguito.

Materiali utilizzati

Prima di iniziare l'installazione del sistema di fognatura esterno, è necessario determinare il materiale da cui sono realizzati i tubi di fognatura, i raccordi e gli accessori necessari.

Attualmente applicato:

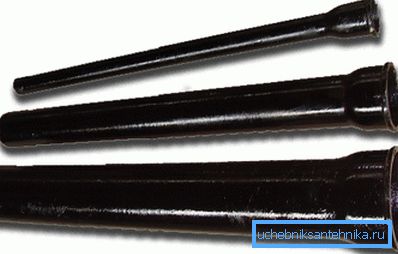

• ghisa - le tubazioni pesano molto, hanno una superficie interna ruvida, che contribuisce alla formazione di blocchi di fogna e per l'installazione richiedono l'uso di attrezzature tecniche specializzate;
• calcestruzzo - strutture massicce, che vengono raramente utilizzate per la costruzione di singole reti fognarie esterne;
• ceramica - Una buona opzione, ma i prodotti sono troppo fragili e possono essere danneggiati durante il processo di posa;
• cemento amianto - i tubi prodotti sono anche piuttosto fragili e non sono stati praticamente usati di recente a causa della comparsa di materiali più moderni;

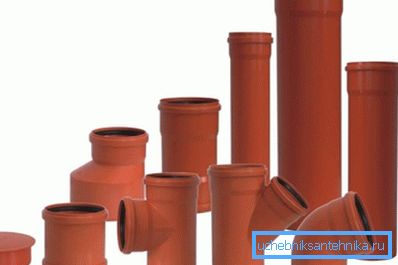

• plastica;
• GRP.

La plastica è particolarmente popolare.

Tali tubi e raccordi:

• avere un piccolo peso;
• avere una buona forza;
• resistente agli agenti chimici;
• per l'installazione non richiedono attrezzature speciali;
• la superficie interna liscia impedisce l'intasamento;
• il materiale è in grado di sopportare basse temperature ambientali.

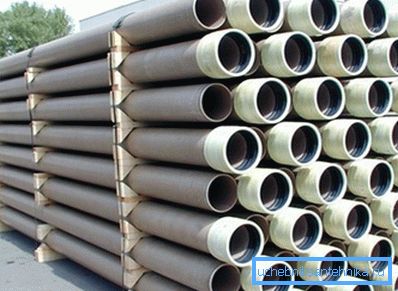

Come per la fibra di vetro, anche il dispositivo di depurazione esterna di questo materiale è possibile, ma il prezzo di tali parti sarà molto più alto.

Esistono diversi tipi di tubi di plastica:

• polipropilene;
• polietilene;
• cloruro di polietilene - l'opzione migliore, perché può sopportare una bassa temperatura dell'aria ambiente e un flusso elevato attraverso di essi liquido.

Suggerimento: Per l'installazione della condotta fognaria che collega la fogna interna con una fossa settica, è sufficiente utilizzare prodotti in plastica con un diametro di 110 mm. Nel caso in cui il tubo sarà esposto a carichi esterni, acquistare parti ondulate a due strati.

Una stima del costo dei materiali acquistati e dei servizi di installazione sarà molto utile. Alcuni dei lavori che fornisce possono essere fatti in modo indipendente, il che ti farà risparmiare denaro.

Processo di assemblaggio

Requisiti dei documenti normativi

Quando si crea la rete di ingegneria considerata, è necessario rispettare determinati standard fissati dai documenti pertinenti. SNiP sull'approvvigionamento idrico esterno e gli scarichi fognari degli edifici hanno il numero 3.02.01-87.

Considera i requisiti di base delle regole di cui sopra:

1. La larghezza della fossa del tubo dovrebbe essere conveniente per la posa. La distanza minima tra la parete laterale dello scavo e la condotta è di 20 cm (per tubi fino a 220 mm di dimensioni) e 35 cm per pezzi di grandi dimensioni.
2. Il fondo della trincea dovrebbe essere piatto, non avere aree di terreno ghiacciato, pietre e inclusioni solide, che verranno posate nella canalizzazione. Tutti questi luoghi dovrebbero essere cosparsi di terra sciolta.
3. Per la sistemazione del cuscino è necessario utilizzare sabbia o pietrisco con una frazione non superiore a 20 mm. Spessore dello strato - 15-20 cm In corrispondenza delle posizioni delle parti sagomate, è necessario realizzare un pozzo che consenta al tubo di essere posizionato esattamente.
4. Il terreno scavato può essere utilizzato per il riempimento di un tubo nel caso in cui non contiene pietre e altri elementi che possono distruggere la plastica. Inoltre, il terreno dovrebbe essere adatto per la compattazione. Altrimenti è necessario applicare la sabbia.
5. È necessario compattare ogni strato fino a 10 cm di spessore.

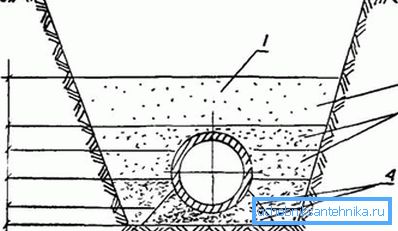

La rete fognaria esterna secondo SNiP viene riempita secondo lo schema seguente (vedere figura):

1. L'area in cui è vietata la manomissione.
2. Posizionare nella parte superiore dove è possibile la chiusura manuale.
3. Lo spazio che richiede un'attenta speronazione strato per strato.
4. Cuscino compattato con attrezzi manuali speciali.

Processo di assemblaggio

Le acque reflue esterne possono essere posate con le proprie mani. Non è necessario avere conoscenze speciali e abilità speciali.

Dividiamo la descrizione del lavoro sulla progettazione del sistema in diverse fasi:

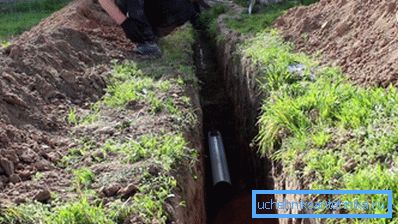

1. Il fondo di una trincea precedentemente scavata viene riempito con uno strato di sabbia di spessore da 150 a 200 mm, che viene accuratamente manomesso a mano (senza usare macchine speciali).

1. Tubi in PVC e raccordi arancioni sono utilizzati per l'installazione delle tubazioni. Tutte le estremità e le prese devono essere accuratamente pulite da sporco e polvere.
2. Il lavoro dovrebbe iniziare dal seminterrato della casa e passare gradualmente al pozzo di stoccaggio o alla fossa settica. Se il tubo di scarico interno viene estratto, è sufficiente mettere la presa della parte esterna all'estremità. In caso contrario, è necessario praticare il foro, installare il tubo di collegamento e fissarlo con malta cementizia o sigillante.

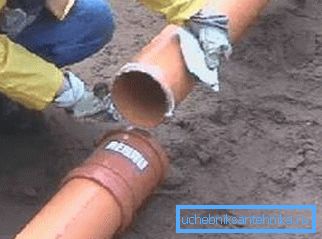

1. Per collegare insieme gli elementi, è sufficiente inserire l'estremità liscia di uno di essi nella presa dell'altro. La tenuta farà sì che ci sia un sigillo in gomma. Può essere lubrificato per l'affidabilità con silicone o sapone liquido.

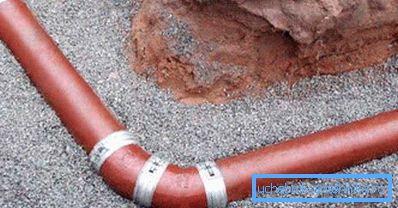

1. Attaccato al tubo di scarico è posto su un cuscino di sabbia. Ricordare che per il normale funzionamento del sistema, è necessario osservare una pendenza di 2 cm per metro di tubazione.

1. Se è necessario cambiare la direzione di movimento del tubo della fogna, vengono utilizzate le pieghe. Crea curve morbide (15, 30 o 45 gradi).

Fai attenzione! Se la lunghezza del sistema di drenaggio supera i 12 metri, è necessario dotare i pozzi di ispezione, attraverso i quali viene pulito il sistema di fognatura esterno. La lunghezza minima tra loro è di 15 metri o ad ogni giro di 90 gradi.

1. In contrasto con il sistema di fognatura interna, l'attracco deve essere eseguito da vicino, poiché il sistema esterno non è soggetto a grandi dilatazioni termiche.
2. Unite e posate sul fondo di un tubo inclinato vengono versate ai lati della sabbia con un tamper manuale intermedio. Lo strato superiore che copre il tubo non ha bisogno di essere compattato.

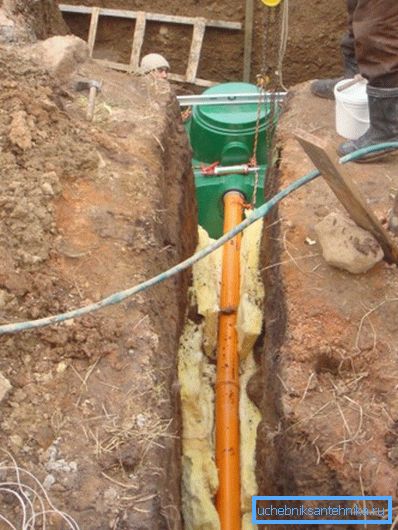

3. Per l'isolamento del sistema, è possibile utilizzare polietilene espanso. Ciò eviterà il congelamento dei liquami in inverno con un approfondimento insufficiente della condotta.

1. Dall'alto, il tubo è ricoperto da uno strato di sabbia fino a 15 cm di spessore, quindi un cavo elettrico viene posto in una trincea nella corrugazione necessaria per alimentare l'attrezzatura settica o la stazione di pulizia biologica, dopo di che il terreno scavato viene versato sulla sabbia.

1. Ricorda che nel tempo la trincea si restringerà, perché è meglio versare il terreno con una collina.

Costruzione della condotta di scarico

Un tubo con un diametro di 160 mm, anch'esso disposto in una trincea, viene utilizzato per rimuovere la grondaia pulita.

L'essenza del lavoro è la seguente:

1. In fondo a un cuscino di sabbia ammucchiato in precedenza una trincea scavata. Quindi la sabbia è speronata.
2. I tubi sono interconnessi e posati sulla base preparata. Ricorda che è anche necessario osservare la pendenza che consente all'acqua di fluire sotto l'influenza della gravità.
3. La fine della pipeline viene visualizzata in un fosso speciale.
4. L'ultima fase è il riempimento di tubi con sabbia, che viene poi ricoperta con terreno precedentemente scavato.

Fai attenzione! L'acqua può essere scaricata solo da una stazione di trattamento biologico. Solo fornisce una filtrazione del liquido fino al 95%, che impedisce l'inquinamento ambientale.

Consigli utili

Nella progettazione e costruzione di acque reflue esterne, considerare le seguenti sfumature:

• il numero di giri della condotta, così come le articolazioni di vari elementi e parti sagomate dovrebbero essere minimi;
• le prese del tubo dovrebbero essere dirette verso il flusso dell'acqua;
• i raccordi e le prese non possono essere accorciati;
• Si consiglia di fissare un cavo orizzontale per controllare l'inclinazione del tubo nella trincea.

Per evitare la formazione di ghiaccio nel sistema fognario, si consiglia di riscaldare i tubi. Per questo, come già accennato, viene utilizzata la schiuma. Ma è possibile utilizzare altri materiali, compreso il riscaldamento del cavo elettrico (necessario quando il sistema di fognatura viene posato sopra la profondità di congelamento del suolo).

conclusione

Le acque reflue esterne sono un elemento molto importante del sistema di drenaggio dell'acqua sporca. Le violazioni nel suo funzionamento comportano l'inoperabilità dell'intera rete e talvolta l'eliminazione del problema è molto difficile. Pertanto, attenta meticolosamente e attentamente l'implementazione di tutti i tipi di lavoro descritti sopra. In ulteriori dettagli sull'installazione di sistemi fognari è possibile imparare dal video in questo articolo.
