Fognature nel bagno: dispositivi tecnologici e principi di

Un comodo riposo in una bella vasca in legno può rovinare qualsiasi cosa, ad esempio un sistema di fognatura disposto in modo errato. In questo caso, la stanza avrà un odore sgradevole e difficilmente qualcuno potrà goderne. Affinché il sistema fognario nella vasca da bagno funzioni come un orologio svizzero, è più facile prendere immediatamente in considerazione tutti i dettagli di questa attività piuttosto che affrontare in futuro numerose correzioni.

Principi generali del sistema fognario

Il compito principale del sistema fognario è quello di scaricare gli scarichi e scaricarli: o al sistema di drenaggio centralizzato, o alla fossa di drenaggio o alla fossa settica delle acque reflue. Per quanto riguarda il bagno, è abbastanza spesso che l'acqua di scarico viene scaricata dalla toilette nel suo sistema di fognatura, che dovrebbe essere presa in considerazione quando si esegue un sistema di depurazione nella vasca da bagno.

Esistono diversi sistemi di drenaggio:

• utilizzando un pozzo di drenaggio;

• utilizzando una fossa settica;

• con scarico di liquami nel sistema di drenaggio centralizzato.

Quando si sceglie un'opzione adatta, è necessario tenere conto del volume del deflusso e del terreno della dacia. Quindi, se il terreno è ben permeabile all'acqua, allora puoi fare il più semplice sistema di drenaggio. Altrimenti, forse la soluzione migliore sarebbe quella di utilizzare una fossa per la raccolta intermedia di acqua, quindi l'acqua di scarico viene scaricata attraverso una condotta inclinata.

Alla dacia, solo i primi due sistemi fognari vengono più spesso utilizzati, è improbabile che esista un sistema di drenaggio centralizzato al di fuori della città. La variante con una fossa settica può essere definita una soluzione universale.

Regole generali per la progettazione di acque reflue

Per quanto riguarda i documenti normativi, l'attenzione dovrebbe essere rivolta principalmente a SNiP 2.04.03-85, SNiP 2.04.01-85. Tutti i requisiti contenuti in questi documenti stabiliscono le distanze massime consentite dalla fossa settica (pozzo di drenaggio o pozzo nero) ai locali residenziali e ai punti di presa dell'acqua.

Come fare una fogna nella norma da bagno non dice, le informazioni in esso contenute, saranno utili solo in fase di progettazione.

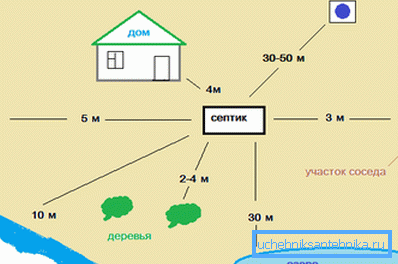

Per la variante di depurazione che utilizza una fossa settica, si raccomanda di mantenere la seguente distanza tra la fossa settica e altre strutture:

• una distanza di almeno 5 m deve essere lasciata al condominio;
• prima del recinto che separa le trame di dacia, ci dovrebbero essere almeno 2 metri, e in generale cose come una fossa settica sono meglio muoversi nell'entroterra;

• Il criterio più importante può essere considerato la distanza dall'assunzione di acqua, più è grande, meglio è. Se il terreno è sabbioso, allora è meglio avere una fossa settica ad una distanza di 40-50 metri da esso. Nel caso del terreno coesivo, questa distanza può essere ridotta a 25 - 30 metri.

Fai attenzione! In caso di inosservanza delle norme per il posizionamento di una fossa settica e di un'alta percentuale di acque sotterranee, aumenta il rischio di inquinamento. Se l'acqua di falda viene utilizzata per l'approvvigionamento idrico a casa, questo può influire sulla salute umana.

Tecnologia di fognatura con una fossa settica

L'ordine del sistema fognario consiste nelle seguenti fasi:

• pianificazione - il layout della fossa settica e dei fossati è delineato nel diagramma della trama;
• scavo di fossati e fori per l'installazione di una fossa settica;
• posa del gasdotto;
• test del sistema di drenaggio;
• rinterro dei fossati;
• installazione di una fossa settica.

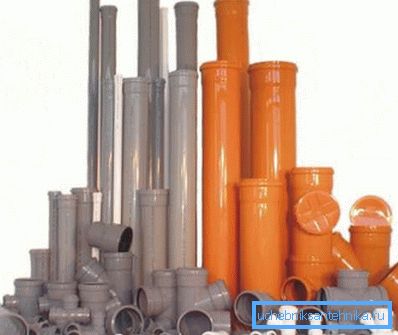

È importante non confondersi con i materiali: per quella sezione del gasdotto, che passerà per strada, è necessario utilizzare tubi di plastica di colore arancione. È consentito l'uso di tubi in ghisa, ma il grande peso non aumenta la loro popolarità e il prezzo dei tubi in ghisa non è così ridotto.

Per quanto riguarda il diametro dei tubi, se il compito del sistema è esclusivamente quello di scaricare l'acqua dal bagno, è consentita una condotta di 50 mm. Anche se è meglio fermarsi a un diametro di 110 mm, questo ti permetterà di collegare un gabinetto al sistema.

Fornire la pendenza richiesta

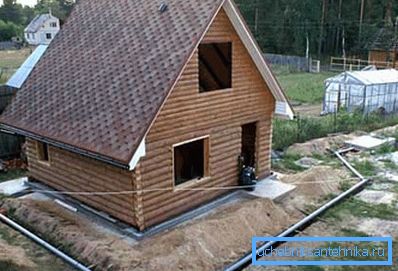

Le acque reflue per il bagno con le mani iniziano con lo scavo dei fossati per la posa dei tubi. L'acqua attraverso il gasdotto si muove per gravità, quindi è necessario assicurare una pendenza sufficiente del fondo del fosso.

Quando il calcolo idraulico tiene conto del diametro del tubo e della portata del flusso d'acqua. Naturalmente, non ha senso eseguire calcoli ogni volta, quindi è possibile utilizzare i valori di pendenza pronti in base al diametro dei tubi.

Valori di pendenza in base al diametro del tubo

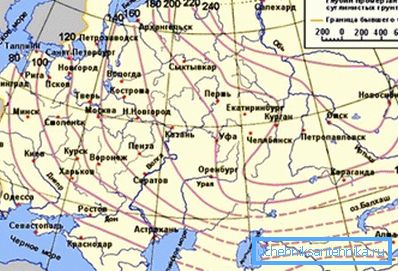

Inoltre, è necessario tenere conto della profondità del congelamento del terreno, altrimenti si formerà un tappo di ghiaccio nel tubo e il flusso d'acqua diventerà impossibile.

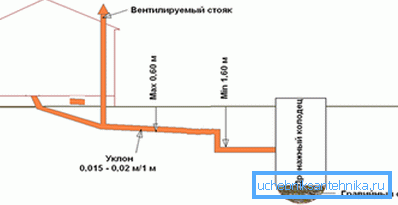

Per quanto riguarda la profondità del fossato, dovrebbero essere seguite le seguenti raccomandazioni:

• bisogno di concentrarsi sul livello del terreno dietro la fondazione del problema;
• la profondità minima del fossato all'interno della fondazione dovrebbe essere di circa 50 - 70 cm;
• per determinare quale dovrebbe essere la profondità del fosso alla fine del fosso è necessario conoscerne la lunghezza e la pendenza.

Dopo il completamento dello scavo, la pendenza viene controllata utilizzando un livello o livello idraulico. Quindi uno strato di sabbia di circa 5 cm di spessore viene versato sul fondo del fosso e compattato (la pendenza deve rimanere).

Posa dei tubi

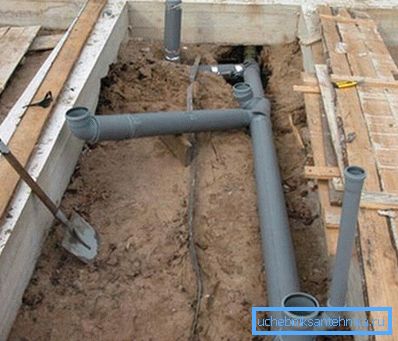

Le sezioni verticali dei tubi possono essere fissate legandole a un bastone conficcato nel terreno. È meglio prendere l'altezza di queste sezioni con un margine, dopo aver riempito il massetto, l'eccesso può essere tagliato.

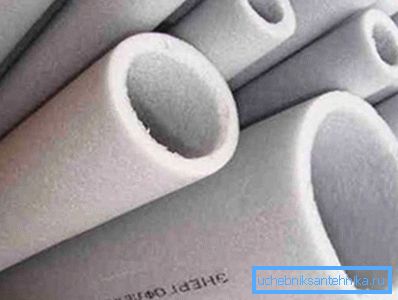

Quando si posano i tubi, è opportuno avvolgerli ulteriormente con materiale isolante in schiuma. A causa di ciò, il drenaggio del bagno con le proprie mani diventerà "resistente al gelo" e anche se una parte del gasdotto sarà nella zona di congelamento del suolo, gli scarichi non si congeleranno.

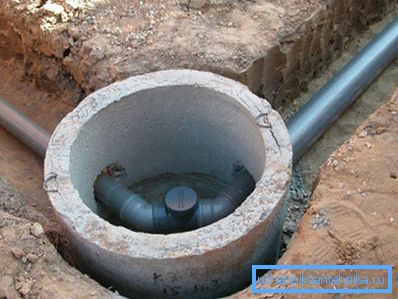

Fai attenzione! Si consiglia di sistemare i tombini nei punti di svolta e almeno un pozzo dovrebbe essere posizionato su una sezione lunga e diritta. In caso di problemi con il flusso d'acqua, sarà più facile individuare l'errore.

Dopo l'installazione di tutte le sezioni della tubazione, è necessario verificare la tenuta dei giunti e la conformità con la pendenza. Per fare ciò, è sufficiente versare un paio di litri di acqua nella sezione verticale della tubazione e quindi misurare quanta acqua ha raggiunto la presa.

Se i volumi sono quasi uguali, la pipeline viene posizionata correttamente. Dopo, puoi seppellire la trincea.

Elimina l'odore sgradevole

Qualsiasi tipo di liquame nei bagni - con le proprie mani dovrebbe essere dotato di una buona ventilazione. Per fare ciò, è sufficiente fornire un montante ventilato all'interno della fondazione e portarlo all'esterno attraverso il tetto.

Nei punti di scarico dell'acqua (sulla superficie del cemento nella vasca da bagno) sono necessariamente installate le tapparelle. A causa della presa dell'acqua, questi dispositivi non consentono all'odore proveniente dai liquami di entrare nei locali. Se trascuriamo il tubo di ventilazione, verrà creato uno spazio rarefatto nella conduttura e la pressione aumentata interromperà il blocco dell'acqua.

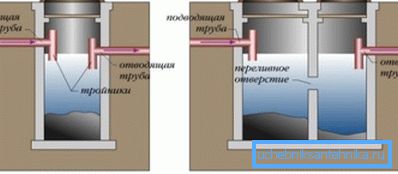

Dispositivo settico serbatoio

I contenitori acquistati non sono economici, quindi con una piccola quantità di rifiuti (fino a 800 litri a settimana) si può fare con un pneumatico da fosse settiche fatto in casa.

Le istruzioni per il dispositivo di una tale fossa settica sono costituite dai seguenti elementi:

• scavando una fossa di 2x2 me una profondità di almeno 2,5 m;
• una piattaforma di drenaggio viene versata sul fondo della fossa (uno strato di sabbia 15 cm, e sopra uno strato di macerie - 15 cm);
• a seconda del terreno e della quantità di rifiuti, viene calcolato il numero richiesto di pneumatici. Per il terreno argilloso e il deflusso settimanale fino a 800 litri, sono sufficienti 7 pneumatici, sono impilati uno sopra l'altro, il pozzo è riempito con spruzzi di drenaggio sui lati e un tubo verticale di drenaggio può essere installato al centro;

• un foro è fatto nella gomma superiore per il tubo;
• la copertura per una fossa settica può essere fatta di metallo o cemento. In esso è necessario lasciare un foro per il tubo di ventilazione.

Fai attenzione! La ventilazione di una fossa settica è obbligatoria, senza accesso all'aria fresca, i batteri non possono funzionare efficacemente.

Il risultato

La fogna proposta nella vasca da bagno è efficiente, semplice e a basso costo, dovrai spendere soldi solo per l'acquisto di tubi. L'esecuzione del lavoro secondo le istruzioni offerte garantisce una rapida rimozione degli scarichi e l'assenza di un odore sgradevole. Grazie a ciò è garantito un piacevole soggiorno.

Nel video di questo articolo, la questione delle acque reflue nella vasca da bagno viene discussa in modo più dettagliato.
