Il principale schema di depurazione: distribuzione interna
Il moderno sistema di drenaggio è un intero complesso di apparecchiature e vari dispositivi collegati tra loro. Quando crei un sistema fognario in una casa privata con le tue mani, molto spesso ci sono molte difficoltà con la posizione dei componenti.
Organizzare correttamente lo scarico è abbastanza realistico, se si leggono i principi di base.

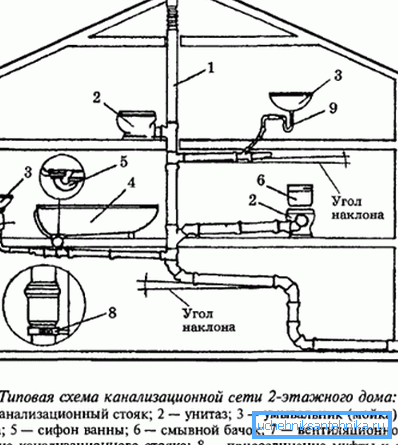

Rete interna

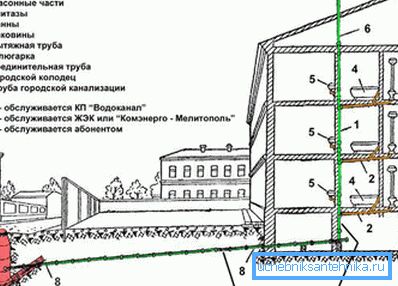

L'obiettivo principale di questo ramo è quello di accettare i liquami e rimuoverli all'esterno della struttura direttamente nel sistema esterno, che verrà deviato verso ricevitori speciali. Lo schema delle acque reflue in un appartamento e in un edificio residenziale è regolato dai paragrafi SNiP 2.04.01-85, che descrive chiaramente le regole per l'installazione dei componenti.
Componenti di base
Affinché tutti i frammenti del sistema di scarico si depositino correttamente, è necessario organizzare un layout adeguato in fase di progettazione. Gli spazi che richiedono l'approvvigionamento idrico devono essere il più vicino possibile.
In questo caso, sarà possibile formare un breve ramo.
- Il riser centrale è un attributo essenziale di ogni sistema, quindi la sua installazione dovrebbe essere prestata molta attenzione.. È una pipeline verticale di elementi con un diametro di 110 mm e oltre. In edifici di grandi dimensioni, è possibile installare più riser contemporaneamente.
- Le linee di diramazione sono spesso realizzate in tubi per fognatura in PVC, poiché il loro prezzo è basso. Nel processo di installazione vengono utilizzati componenti di colore grigio, che hanno una struttura a singolo strato. A causa di ciò, la produzione può ridurre il costo di produzione.
- Le parti sagomate sono necessarie per collegare i singoli frammenti. Questi includono t-shirt, croci, anelli di connessione, adattatori e altri prodotti.

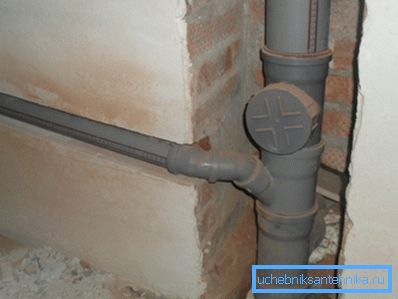

NOTA! La posa del riser può essere eseguita in modo chiuso, il che migliorerà le caratteristiche estetiche della stanza. Per questo, vengono utilizzate scatole o vengono creati canali speciali.
Installazione del riser
Nella casa, il rubinetto principale è organizzato in base al progetto. Il primo passo è la marcatura, per cui le tracce sulla superficie laterale sono lasciate con una matita o un pennarello semplice nel luogo in cui passerà il tubo. Nel corso del lavoro preparatorio è necessario indicare le aree di fissaggio degli elementi al muro.
Le alzate aperte di solito si trovano negli angoli delle strutture sanitarie, e le alzate chiuse - proprio dietro la toilette, osservando l'asse. Tutti i componenti sono installati rigorosamente in verticale, in modo che la deviazione non superi i 2 mm per metro lineare. In alcuni casi, perekidki e trattini.
Il montaggio della presa di base è realizzato dal basso. La connessione dei frammenti viene effettuata con l'aiuto di prese situate su una delle estremità.
La tenuta è assicurata da o-ring di gomma. Inoltre, tale guarnizione consente, in una certa misura, di compensare il disallineamento delle articolazioni.
Per la pulizia, vengono installate delle revisioni speciali, che devono trovarsi a una distanza di 1 m dal pavimento alla parte centrale del foro. Allo stesso tempo, è necessario ritirarsi dal lato dell'elettrodomestico collegato di almeno 15 cm per consentire lo sgombero del riser quando intasato.

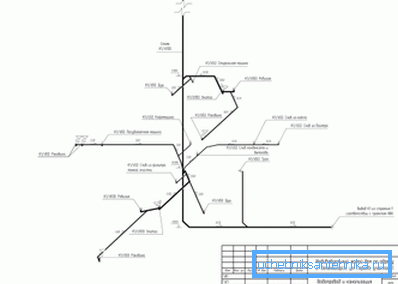

Collegamento e fissaggio delle linee di derivazione
L'unione dei tubi viene effettuata con l'uso di elementi speciali - raccordi. Con il loro aiuto, puoi creare un sistema di ramificazione, svolte e eseguire il passaggio a un diametro diverso. Il processo di fissaggio è reso possibile dall'utilizzo di un raccordo per le fognature, che consente di unire due alberi.
La fissazione delle linee di prelievo viene effettuata mediante speciali morsetti, che sono fissati su un piano verticale o orizzontale. In questo caso, i tubi dovrebbero essere posizionati con una pendenza di 2 cm per metro lineare, altrimenti non sarà possibile organizzare un flusso di alta qualità.

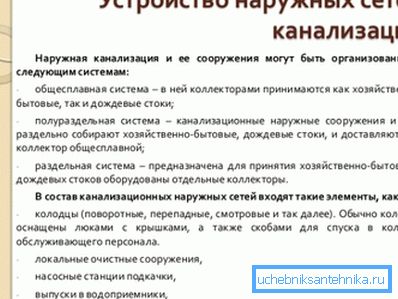

Parte esterna
Il più delle volte, lo schema si basa su un dispositivo per il trattamento delle acque reflue dagli anelli di cemento con la presenza di un impianto di trattamento delle acque reflue. Di norma, tali sistemi sono gravitazionali e pertanto non contengono stazioni di cercapersone. Inoltre, saranno presi in considerazione tutti gli elementi della rete esterna, consentendo di ottenere un funzionamento affidabile della comunicazione.

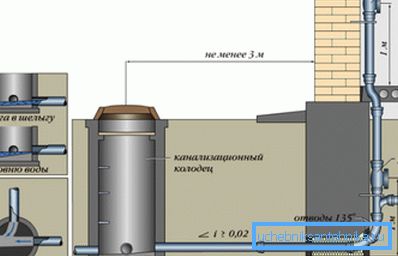

Ben ben assorbente
Questa struttura idraulica è un foro di drenaggio, sul cui fondo è posato uno strato di sabbia e pietrisco per il trattamento supplementare delle acque reflue. Il design è realizzato utilizzando anelli in cemento armato impilati uno sopra l'altro. Le giunzioni tra i segmenti sono sigillate con malta cementizia.
Impianto di trattamento
È installato in prossimità del pozzo assorbente, perché dopo aver attraversato la fossa settica, gli scarichi devono essere scaricati nel terreno. Il sistema stesso si trova nel terreno e viene pulito circa una volta all'anno. Per l'installazione viene preparato il fossato delle dimensioni corrispondenti.
Sistema di tubazioni
È possibile consegnare i liquami al punto di destinazione finale solo con l'aiuto di condotte recentemente realizzate con tubi in PVC di colore arancione. Tali elementi hanno una struttura multistrato e quindi sono in grado di sopportare la pressione del terreno.
Di seguito è una guida su come collegare elementi con la presenza di una presa.
- Nella fase preliminare, entrambe le estremità del tubo vengono accuratamente pulite da vari detriti. Solo in assenza di sporcizia e polvere è possibile garantire il giunto di qualità dei due componenti.
- Direttamente nell'anello in gomma installato socket di dimensioni adeguate, che svolge il ruolo di un sigillo. Con il suo aiuto sarà possibile ottenere la massima tenuta della cucitura.
- Un sottile strato di silicone viene applicato sulla superficie dell'estremità liscia per migliorare la resistenza all'acqua dell'articolazione. La lubrificazione deve essere distribuita uniformemente sulla superficie.
- L'elemento viene inserito nello zoccolo finché non si arresta, dopodiché il segno viene posizionato con una matita come riferimento. Successivamente, il tubo viene estratto in modo tale da mantenere la rientranza di circa 1 cm dalla linea.
Attenzione! Se per qualche motivo non ci fosse un composto di silicone nelle vicinanze, allora puoi usare del sapone liquido. Tuttavia, la qualità della connessione in questo caso sarà meno affidabile.
In conclusione
Quando si forma lo schema fognario di una casa privata, non bisogna dimenticare la creazione di ventilazione, altrimenti un odore fetido sarà sempre presente nelle stanze con apparecchi sanitari installati. Solitamente, la cappa è installata direttamente sul montante, mentre l'altezza del canale di efflusso deve superare la cresta del tetto di 50-100 cm.
Il resto dei dettagli sull'argomento è nel video in questo articolo.
