La profondità della fogna - gli aspetti principali di questo
Quando si eseguono lavori di progettazione e installazione sul dispositivo di sistemi fognari è necessario essere guidati da una serie di norme. Inoltre, se l'angolo di inclinazione, il diametro dei tubi e altri fattori hanno valori costanti, la profondità del sistema fognario secondo SNiP può differire in modo significativo a seconda della zona climatica in cui viene eseguito il lavoro. In questo articolo esamineremo la questione in modo più dettagliato ed evidenzieremo gli aspetti più importanti.
Sfumature da prendere in considerazione quando si determina la profondità della striscia
Tutte le informazioni relative al problema in esame sono contenute in SNiP 2.01.01-82. I seguenti fattori importanti possono essere distinti da questo atto normativo:

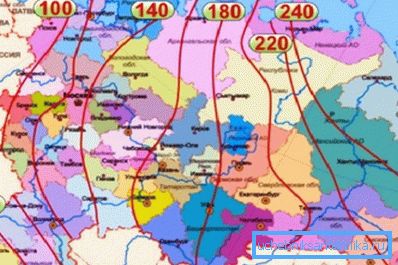

| Fascia climatica | Questo indicatore è in gran parte fondamentale, quindi tutto il lavoro di progettazione inizia con esso, di seguito è riportato un diagramma che determina la profondità dei tubi di scarico stabiliti da SNiP. Devi trovare la tua posizione e scoprire il valore di profondità desiderato. |
| Plot relief | Se la piattaforma su cui verranno posizionate le comunicazioni è assolutamente piatta, questo fattore può essere ignorato, ma se l'aereo non è uniforme, cambia anche la profondità della pipeline. |
| Carico su strutture | Anche in questo caso, se non vi è alcun trasporto sul sito, non dovresti preoccuparti dei carichi, ma se il sistema viene posizionato sotto il passaggio, la strada o la piattaforma, lungo il quale il trasporto a volte va, devono essere presi in considerazione gli effetti di deformazione maggiore, poiché possono causare danni alle tubature |
| Materiali utilizzati | Se si utilizzano tubi in ghisa o tubi di amianto a pareti spesse, non si dovrebbe preoccupare del carico, ma se si decide di utilizzare la plastica, il cui prezzo è molto più basso, è necessario prestare particolare attenzione, perché, nonostante la durata, tali elementi sono molto più facili da danneggiare. |
| Caratteristiche del design | Ad esempio, la profondità di posa dei tubi di scarico in una casa privata è significativamente diversa dalla costruzione industriale a causa di una serie di caratteristiche che consideriamo di seguito |
Ordine di lavoro
Considerare la sequenza in cui tutte le attività sono svolte e come organizzare il flusso di lavoro al fine di minimizzare la probabilità di errori e calcoli errati (vedere anche l'articolo La deviazione di un tubo di scarico è un indicatore importante per un lavoro efficace).
Profondità di congelamento

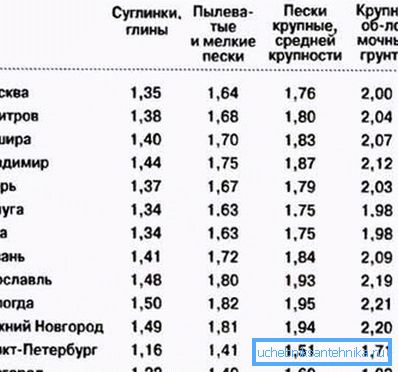

Questo indicatore può essere trovato nella directory "Climatologia della costruzione" o nelle agenzie metrologiche locali. Va notato che l'indicatore può variare in modo significativo a seconda del tipo di terreno, come si può vedere leggendo la tabella.
Questo tipo di comunicazione ha alcune caratteristiche che è necessario conoscere quando si calcola la profondità:
- A causa del fatto che i tubi con temperature costantemente elevate attraversano i tubi, la loro profondità differisce dalle comunicazioni ordinarie e dai sistemi idraulici standard. Questo è un fattore molto importante che influenza direttamente la laboriosità del lavoro e il tempo necessario per completarlo.
- L'indice della profondità della striscia dipende dal diametro degli elementi utilizzati. Se questo indicatore è inferiore a 50 centimetri, è possibile sottrarre 0,3 metri dal valore della profondità di penetrazione del gelo, o più di 50 centimetri, quindi 0,5 metri. Cioè, con un indicatore di 1,5 metri di comunicazione, un diametro di 110 mm può essere posato su una rientranza di 1,2 metri.
Suggerimento: Se è impossibile o molto difficile mettere la comunicazione alla giusta profondità, è possibile utilizzare uno speciale isolamento per tubi, che impedirà il congelamento e semplificherà notevolmente il lavoro. In alcune situazioni, questa è l'unica soluzione appropriata.
Caratteristiche del terreno
Se il sito presenta differenze di altezza, è importante seguire alcune regole importanti:
- L'opzione più semplice per calcolare la profondità è determinare la sezione più bassa, ed è impossibile fare calcoli da questo punto, poiché le gocce sono indesiderabili, in ogni caso non si può scavare una trincea, perché la pendenza deve essere uniforme per l'intera lunghezza della linea.
Fai attenzione! Un pregiudizio eccessivamente grande, ma anche troppo piccolo, influisce negativamente sul funzionamento del sistema e porta ad una formazione accelerata di placca sulle pareti interne dei tubi, che aumenta significativamente il rischio di blocchi.
- Con la complessità del lavoro dovuta al grande dislivello o ad altri fattori, è possibile riscaldare la parte del sistema che sarà più vicina alla superficie di quanto dovrebbe essere e posizionare le restanti sezioni senza utilizzare elementi isolanti.

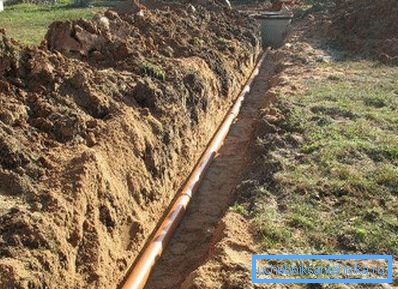

- È molto importante assicurare una fissazione di alta qualità di ciascun elemento in modo che, dopo essersi addormentati, i tubi non si pieghino, poiché in tali casi vi è un'alta probabilità di perdita.

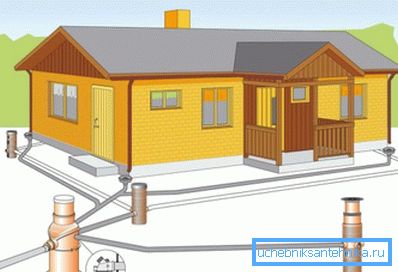

Lo schema di profondità di posa è molto importante durante la fase preparatoria - il sistema fognario in una casa privata non è complicato, quindi non è difficile creare un progetto, ei fattori descritti sopra serviranno come una sorta di istruzione.
Caratteristiche del lavoro
Se hai deciso quanto profondo è il seppellimento del condotto fognario, puoi andare al lavoro:

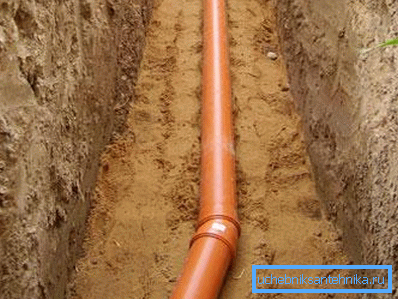

- La trincea viene scavata 15-20 cm più in profondità del necessario. Questo è necessario per fare un cuscino di ghiaia di sabbia, che deve essere accuratamente manomesso.
- Il prossimo è il processo di posa, dovrebbe iniziare dalle fondamenta della casa. È importante che la profondità di posa del tubo di scarico sia prevista anche per la pendenza richiesta, per tubi con un diametro da 100 a 200 mm, questo indicatore è di 2 cm per metro, ovvero la differenza di altezza di 10 metri deve essere di 20 cm.
- Per garantire la più bassa pressione sui tubi, è necessario scavare trincee strette, inoltre è possibile installare montanti in legno sul tubo ogni metro per ridurre la pressione.
- Per garantire la massima tenuta delle articolazioni può essere ulteriormente rafforzato applicando un sigillante siliconico, dopo l'indurimento, creerà una barriera insuperabile per l'umidità.
- Dopo il montaggio, è necessario verificare la presenza di perdite nel sistema, l'opzione più semplice è riempirla d'acqua.
- L'ultimo stadio: l'addormentarsi delle comunicazioni.
La profondità della rete fognaria può essere inferiore, poiché in inverno i tubi sono vuoti e il gelo non è terribile. Ma è importante che il sistema non accumuli acqua durante le precipitazioni.
conclusione
Come puoi vedere, la profondità del sistema fognario è molto importante, altrimenti il gelo può semplicemente fermare il sistema (vedi anche l'articolo I serbatoi settici per fognatura sono un elemento chiave del sistema di fognatura autonomo).
Il video in questo articolo dirà alcune sfumature importanti riguardo l'argomento trattato nell'articolo.
