Metodi di installazione dei pozzi d'acqua

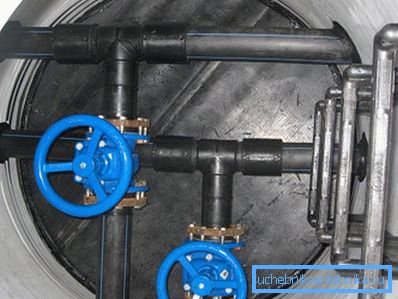

I pozzi d'acqua secondo SNiP sono strutture sotterranee, il cui scopo è installare in esse attrezzature per l'approvvigionamento idrico. Questi possono essere valvole, valvole, dispositivi di misurazione, valvole di intercettazione, ecc. Questi disegni possono avere una forma rettangolare o arrotondata.

Disposizioni generali

I requisiti per l'installazione di parti esterne delle comunicazioni tecniche sono contenuti in SNiP No. 2.04.0 / 84.

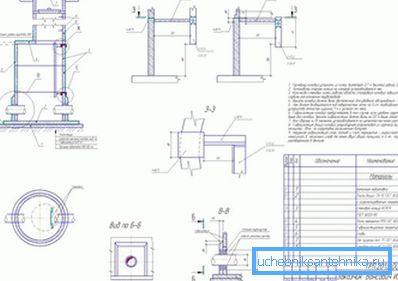

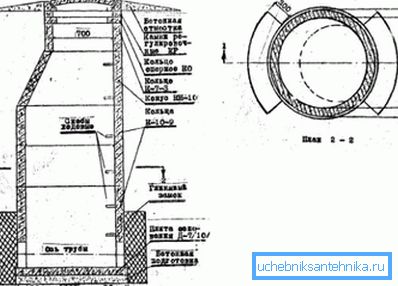

In generale, il dettaglio di un pozzo d'acqua appare così.

1. La sua altezza dal livello di drenaggio alla copertura deve essere di almeno 150 cm.
2. Per reti con una sezione trasversale fino a 400 mm, lo spazio minimo tra la parete della struttura e il tubo deve essere di 30 cm. Per sezioni di 500/600 mm - questo è 50 cm, e con un diametro del sistema maggiore di 600 mm - 70 cm.
3. Le flange del tubo con una sezione trasversale di fino a 40 cm devono essere posizionate, come minimo, a 0,3 m dalle pareti. Se il diametro è superiore a 40 cm, la distanza aumenta fino a 0,5 m.

Fai attenzione! Questa istruzione migliora la praticità dell'installazione. Se le dimensioni della flangia sono grandi, per il fissaggio vengono utilizzati bulloni spessi, spesso devono essere serrati con una leva lunga.

1. Lo spazio tra l'estremità della presa, rivolta verso il muro, per la sua sezione trasversale fino a 30 cm dovrebbe essere di 40 cm, per un diametro superiore a questo valore -0,5 m.
2. La parte superiore degli steli retrattili dei tappi deve essere separata da tutte le superfici di 30 cm. Il volante con un tipo fisso di asta richiede 50 cm di spazio libero.

Dal fondo del tubo al livello del letto dovrebbe essere:

• con la loro sezione trasversale fino a 40 cm - 25 centimetri;
• con un diametro di 50 / 60-30;
• con una sezione trasversale maggiore di 60-35.

Fai attenzione! Per penetrare nel pozzo, è opportuno dotare la propria parete di staffe in acciaio o ghisa. Se non si riesce a farlo, è possibile utilizzare una scala o una scala.

I chiusini per pozzi d'acqua e fognari non devono essere isolati. Gli elementi isolati vengono utilizzati se esiste una giustificazione tecnica. Ad esempio, nella zona inverni rigidi.

Strutture in cemento armato

I pozzi di fabbrica prefabbricati più comuni in cemento armato.

Ciò che rende così bene

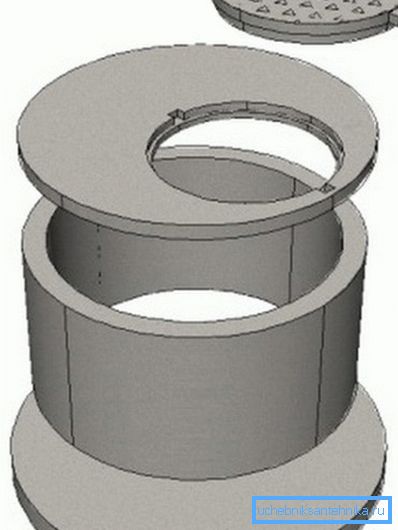

Il dispositivo di un pozzo d'acqua da anelli di cemento è il seguente:

• piatto stradale;
• l'anello è complementare;
• il collo;
• lastra per pavimenti;
• anello a muro;
• portello con coperchio;
• piastra di fondo.

Le dimensioni degli anelli dei pozzi d'acqua sono indicate nella tabella.

Costruzione di montaggio

I pozzi di cemento armato idraulico più spesso sono montati per condomini. Vengono usati anche per le loro case. Tuttavia, nella maggior parte dei casi, i proprietari privati ​​riempiono strutture monolitiche quadrate o di forma rettangolare (richiedono una cassaforma più semplice rispetto alle controparti rotonde). Le organizzazioni di costruzione usano metodi più sofisticati utilizzando anelli di fabbrica già pronti.

Ancora brevemente su come l'autoinstallazione dei pozzi d'acqua dal cemento armato.

1. Va notato che il dispositivo di casseforme sarà complicato in quanto deve avere aperture per i vassoi di rete e l'ingresso.
2. Per prima cosa è necessario scavare una fossa: le sue pareti dovrebbero essere più larghe di 20 cm rispetto alle dimensioni del pozzo futuro.
3. Accanto al fondo del pozzo deve essere versato 20 cm di ghiaia o sabbia. Questo strato formerà la base delle pareti e fungerà da drenaggio.

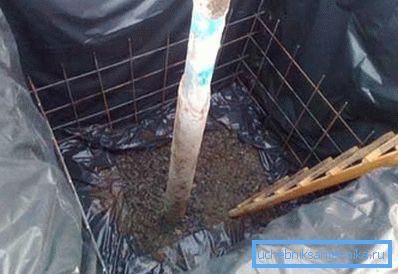

4. Le pareti della fossa devono essere coperte con impermeabilizzazione laminata - involucro di plastica, impermeabilizzazione, copertura in feltro. Tale pavimentazione inoltre non consente l'assorbimento di acqua dal calcestruzzo nel terreno, riducendo così la resistenza della struttura.
5. Quindi viene montata la struttura di rinforzo. Può essere fatto di barre corrugate, legate con filo ricotto o rete di fabbrica.
6. Quindi la cassaforma scatta. Il materiale per esso può servire come compensato resistente all'umidità, tavole, OSB, ardesia liscia, ecc.
7. Il calcestruzzo di fabbrica M-200 o miscela miscelata in modo indipendente viene versato nella scatola finita in strati di 30 cm ciascuno. Le proporzioni della soluzione: 1 quota di cemento, 3 parti di sabbia di quarzo e 3 parti di ghiaia. Ciascuno degli strati colati è speronato con una giuntura.
8. Quando il calcestruzzo è completamente asciutto, sulla parte superiore viene posizionato un piatto di fabbrica, che ha un tappo e un portello di un pozzo d'acqua.

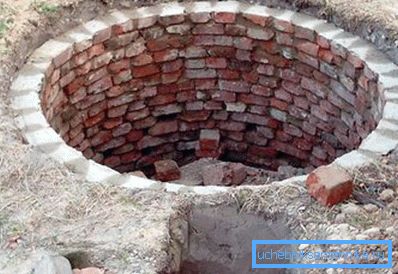

Controparti in mattoni

Il dispositivo dei pozzi d'acqua da un mattone - processo più laborioso. Le dimensioni della fossa per loro dovrebbero essere più grandi rispetto alle controparti concrete. Il fatto è che il mattone necessita di impermeabilizzazione esterna, che è dotata di diversi strati di bitume riscaldato.

Fai attenzione! In questo caso, è necessario effettuare la posa solo da mattoni in ceramica gialli o rossi. Il silicato viene prodotto sulla base della calce e viene rapidamente distrutto nell'ambiente di umidità.

Metti il ​​materiale in mezzo mattone. Le sue file orizzontali sono legate almeno al 25% della lunghezza degli elementi. Come legante, utilizza una miscela di cemento e sabbia nel rapporto di 1: 3. Lo spessore dei giunti in muratura è di 1 / 1,5 cm.

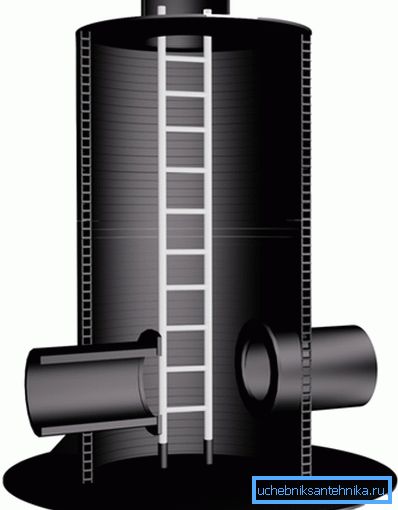

Strutture di plastica finite

1. Gli impianti di plastica consentono di risparmiare molto tempo.

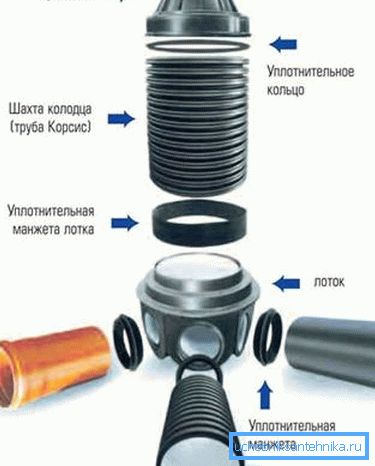

2. Il design di un pozzo d'acqua di questo tipo è costituito da uno spesso tubo corrugato in PE o PP. La struttura ha rami per vassoi e anelli di tenuta.
3. Per aumentare la rigidità dell'anello della struttura, è realizzato con pareti a doppia parete.

1. Il prezzo dei pozzi di plastica è piuttosto alto: un prodotto di due metri con una sezione di 0,7 m costa 15/17 mila rubli.

Installazione di strutture

1. Un pozzo sta scavando, un po 'più grande del pozzo stesso. 15/20 cm saranno sufficienti.
2. Il cuscino di sabbia cade.
3. Successivamente, la struttura viene abbassata nella fossa.
4. Se la struttura ha una camera sommergibile, è riempita di cemento. A causa di ciò, il pozzo non galleggerà nel terreno bagnato.
5. Le comunicazioni e le attrezzature sono installate nell'edificio.
6. Il backfilling è eseguito.

conclusione

I pozzi per la rete idrica hanno una funzione importante. Ospitano attrezzature che regolano e controllano il funzionamento del sistema.

Il video in questo articolo ti aiuterà a capire il suo argomento.
