Passo d'uomo: momenti difficili di scegliere una costruzione

La fogna, nonostante la sua apparente semplicità, dovrebbe essere scelta con molta attenzione. Il fatto è che svolge una funzione piuttosto importante, fornendo allo stesso tempo accesso al pozzo di ispezione o ispezione e proteggendo la parte sotterranea della rete fognaria da eventuali danni.

Di seguito ti diremo quali caratteristiche di questo dettaglio dovresti prestare attenzione prima di tutto, e quale prodotto è meglio scegliere quando equipaggiare il sistema di drenaggio in condizioni diverse.

La protezione del tombino deve essere curata!

Caratteristiche del design

dispositivo

Il pozzetto del pozzo di fogna è una struttura che è installata nella parte superiore del pozzo di osservazione o ispezione.

Come accennato in precedenza, questa parte svolge due funzioni:

  • Da un lato, impedisce l'accesso non autorizzato ai tubi.
  • D'altra parte, usando il portello, noi stessi possiamo scendere a terra per eseguire la diagnostica o la riparazione.
Collo e coperchio a cerniera

Il dispositivo di tratteggio non differisce in complessità:

  • Nel pozzo è fissato il collo ad anello - parte fissa.
  • Sulla parte superiore è installata una copertura, che può essere rimovibile o incernierata (design incernierato).
  • In alcuni casi, sul manico sono montati due coperchi: una copertura protettiva che si adatta alla parte superiore e un dispositivo di chiusura dotato di serratura.

Fai attenzione! Molti si chiedono perché le fogne sono rotonde e non quadrate. Ci sono alcune risposte a questa domanda, ma la più plausibile sarà la seguente: un coperchio rotondo, a differenza di un quadrato, non sarà in grado di cadere nel collo, poiché non è girato.

Quindi non è necessario scendere da una profondità di diversi metri di pesante "pancake" in ghisa.

È così che la copertura quadrata cade nel collo. Con un round, un tale
  • La superficie esterna del coperchio è resa piatta o convessa. L'uso di parti concave è irrazionale: raccoglieranno l'acqua piovana.

Serrature di botola

Di solito, la connessione del collo con il coperchio è dotata di varie serrature.

La loro funzione principale è impedire l'apertura spontanea e - meno frequentemente - bloccare l'apertura del coperchio senza una chiave speciale.

  • Il tombino pesante in ghisa, che ci è familiare, così come alcuni modelli di composito in polimero-sabbia, sono completati con sporgenze laterali che vanno nelle fessure del collo.
  • Un tombino in plastica può essere realizzato con una connessione filettata del coperchio e del pozzo stesso.
Elemento del sistema di chiusura
  • I modelli in acciaio sono dotati di serrature meccaniche a bandiera, a bullone o distanziatore. Tuttavia, tali strutture sono raramente utilizzate nei sistemi di smaltimento dell'acqua: più spesso i coperchi di chiusura completano gli alberi di linee di comunicazione, linee elettriche, ecc.

Classificazione funzionale

Marcare la parte ci consente di determinare quanto pesa il pozzetto e per quali reti è destinato

Il peso del tombino dipende da due parametri: le sue dimensioni e il tipo a cui appartiene. Ad oggi, i tipi di ghisa più comunemente usati, e quindi nella tabella qui sotto diamo esattamente le loro caratteristiche:

marcatura Tipo di prodotto Peso, kg Uso di
copertura alloggiamento
P riparazione - 35 È usato per bloccare temporaneamente il collo durante i lavori stradali.
L facile 30 35 È installato all'interno di spazi verdi, su sentieri, in abitazioni private.
T pesante 50 50 Viene utilizzato per equipaggiare i tombini sulle strade.
TM Tronco pesante 45 50 Montato nel collo di pozzi situati su autostrade ad alta intensità di traffico.

Fai attenzione! Oltre al tipo, la marcatura dei tombini delle fognature, che viene applicata ai prodotti quando vengono rilasciati, dovrebbe includere la designazione della rete di ingegneria per la quale è prevista la parte, l'anno e il mese di produzione, ecc.

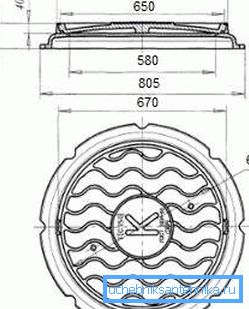

Il diametro della fogna e la dimensione degli elementi strutturali principali

Anche le dimensioni dei boccaporti in ghisa della fogna secondo GOST sono rigorosamente fisse. Il più delle volte per le apparecchiature di reti sotterranee vengono utilizzati modelli con un diametro (su una copertura) 645 o 800 mm. Tuttavia, i modelli in polimero e acciaio possono avere altre dimensioni.

Varietà popolari

Ghisa

Se abbiamo trattato i parametri e la tipologia principali, soffermiamoci sulla classificazione dei materiali in modo più dettagliato.

Il primo posto in popolarità sarà preso naturalmente dai portelli in ghisa:

  • Sia le bocche che i coperchi sono stampati a iniezione.. Per la fabbricazione di edifici prendere il materiale SCh15 e più forte, e il coperchio è cast da marchio in ghisa non è inferiore a SCh45.

Fai attenzione! La forza progettuale della struttura dovrebbe superare le 60 tonnellate.

  • In alcuni casi, l'articolazione tra il coperchio e il collo è inoltre sigillata con una guarnizione di gomma.. Per fare questo, utilizzare una gomma spessa che possa rimanere a lungo in uno stato compresso senza perdere elasticità.
  • La vita di servizio di tali strutture è praticamente illimitata.. In Europa, puoi trovare prodotti che svolgono regolarmente le loro funzioni da più di cento anni: esternamente, se differiscono da quelli nuovi, vengono cancellati solo da volti.
  • Le deformazioni minime della temperatura sono caratteristiche della ghisa, quindi il fondo stradale attorno al collo non collassa..

Per quanto riguarda i contro, sono:

  • A causa dell'elevata massa, l'installazione di un tombino richiede il coinvolgimento degli assistenti al lavoro e, a volte, l'uso di dispositivi aggiuntivi.
  • Anche il prezzo del prodotto è molto significativo, che tuttavia è parzialmente compensato dalla durata del servizio.
  • Ma la cosa principale è che i chiusini sono sistematicamente rubati, il che rende irrazionale installarli in aree non protette.
Foto di un altro modello

polimero

Recentemente, per l'installazione su marciapiedi e nella zona di piantagioni verdi, invece di tombini in ghisa, vengono utilizzate strutture in plastica e materiali compositi:

  • La fogna per pozzetti polimerici viene solitamente realizzata sulla base di sabbia di quarzo, cemento e plastica fusa. La miscela viene riscaldata a 3000C e messo in una forma speciale sotto la stampa.
  • Per conferire al prodotto una tonalità desiderata, vengono introdotti pigmenti verdi, marroni o arancioni nella composizione della materia prima. Ciò consente di rendere il boccaporto il meno appariscente possibile o, al contrario, attirare l'attenzione su di esso per evitare lesioni.
  • Il risultato è una struttura abbastanza leggera (fino a 45-50 kg) che, a seconda della struttura interna, può sopportare da 3 a 15 tonnellate.

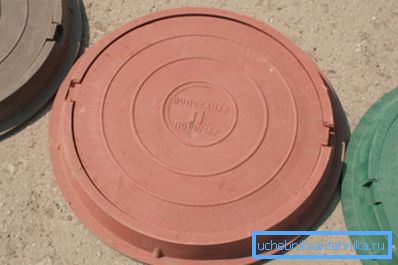

Parti in cemento polimerico

Fai attenzione! Nei boccaporti più affidabili, una gabbia di rinforzo costituita da barre di acciaio o fibra di metallo è posata nel polimero.

  • Queste parti sono abbastanza facili da assemblare con le proprie mani, basta aprire e chiudere. Inoltre, i loro tombini non interessano i "cacciatori di metalli non ferrosi" e lo stesso scafo è altamente resistente agli atti vandalici.
  • Tra gli altri vantaggi, è possibile notare una notevole tenuta, che è assicurata dalla precisa osservanza delle dimensioni durante la pressatura, nonché dal fatto che in inverno il coperchio non si congela al collo anche a temperature molto basse.

Bene, il prezzo di tali prodotti è incomparabile con quelli in ghisa, quindi per la costruzione privata recentemente vengono scelti principalmente.

Costruzioni da altri materiali

Insieme ai modelli di fusione e polimero, altri portelli possono essere trovati in vendita:

  • Plastica (più spesso polivinilcloruro). Prodotto da stampaggio ad iniezione, spesso fornito con rinforzo in composito o acciaio. A causa dell'elevata elasticità, fanno abbastanza bene con i carichi pedonali, ma al freddo diventano molto fragili.

Suggerimento: L'istruzione raccomanda l'installazione di botole in PVC nelle aree suburbane e nelle aree verdi, lontano dalle rotte del movimento intensivo.

  • Concrete. Tali parti sono spesso utilizzate come spine temporanee - durante la costruzione o nel furto di un portello metallico. Sono dischi fatti di cemento armato con una o due staffe usate per muoversi.
Costruzione temporanea di cemento. Ma non rubare!
  • I principali svantaggi dei portelli in cemento sono la quasi completa mancanza di tenuta (è difficile montare saldamente il coperchio al collo) e un aspetto poco attraente.
  • Acciaio: è più facile per la ghisa ma differisce per la minore durata. Il più delle volte, vengono forniti con serrature e montati in quei luoghi in cui è necessario bloccare l'accesso degli estranei alle fogne.

conclusione

Il tombino in polimero o ghisa dovrebbe essere selezionato in base ai carichi che dovrebbe provare. Quindi il sistema di drenaggio sarà protetto in modo affidabile e ci vorrà pochissimo tempo per sostituire la parte (vedere anche l'articolo Pompa per acque nere per uso domestico: installazione, caratteristiche, vantaggi).

Il video in questo articolo ti aiuterà a capire le sfumature del problema sollevato, quindi ti consigliamo di studiarlo attentamente.
