Perché hai bisogno di un condotto per cavi e di come è

Per un uomo semplice in strada, una cosa come la canalizzazione dei cavi sembra piuttosto strana. In effetti, la parola "fogna" significa solo gallerie progettate per la posa di cavi. Successivamente, diamo uno sguardo più da vicino al motivo per cui utilizzano tali fogne e come viene eseguito.

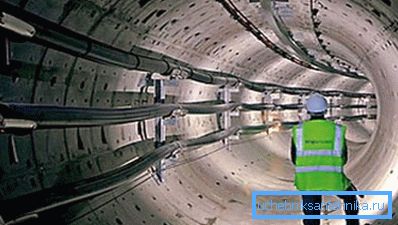

Che cos'è una fogna per cavi e perché è necessario

Poiché non è difficile indovinare dal nome, il sistema di fognatura dei cavi si trova nel sottosuolo.

Questa soluzione ti consente di rimuovere dal paesaggio urbano:

• Linee telefoniche;
• Fili elettrici;

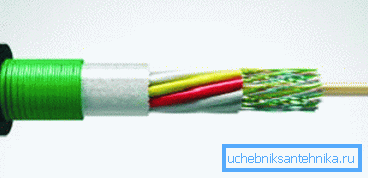

• Cavi in ​​fibra ottica, ecc.

Tra i vantaggi della posa di comunicazioni in un sistema di fognatura speciale, è possibile evidenziare i seguenti punti:

1. La rete fognaria protegge i fili da:

• esposizione all'umidità;
• cadute di temperatura;
• effetti elettromagnetici;
• forti raffiche di vento, fulmini e altri fenomeni naturali.

1. Fornisce l'accesso alle comunicazioni in qualsiasi momento, che potrebbe essere necessario per controllare, riparare o sostituire la rete.
2. Consente di installare nuove linee, senza violare l'integrità del manto stradale.
3. Permette di posare una vasta rete di comunicazione, indipendentemente dalla posizione delle strutture di terra e dai cambiamenti in rilievo.
4. È possibile posare i cavi non solo orizzontalmente, ma anche verticalmente, ad esempio nei grattacieli. E se necessario, puoi posare la rete anche sott'acqua.

Naturalmente, il sistema fognario per i cavi consiste non solo di tunnel, ma anche di una serie di altri elementi, come pozzi di osservazione e angolari, collettori, ecc. Questi elementi non sono solo progettati per effettuare audit e riparazioni, ma anche per deviare l'acqua da un sistema di acqua accidentale.

Dispositivo di fognatura

Lavoro preparatorio

Il sistema fognario inizia con i calcoli e il progetto. La cosa più importante è rompere la traccia in modo tale che la quantità di lavoro sia minima. Grazie a questo approccio, il prezzo del progetto diminuirà e verrà accelerato anche il processo di posa delle comunicazioni (vedi anche l'articolo Conduit telefonico: caratteristiche di costruzione e funzionamento).

Il percorso, se possibile, dovrebbe essere il più lineare possibile, tuttavia è necessario bypassare tutti i tipi di strutture sotterranee, aree con acque sotterranee situate in prossimità e terreni calcarei. Pertanto, il design dovrebbe essere esclusivamente specialista.

Anche in fase di progettazione si decide quali materiali verranno realizzati dai tunnel.

Possono essere:

• calcestruzzo;
• Cemento amianto;
• plastica;
• polietilene;
• Ceramica.

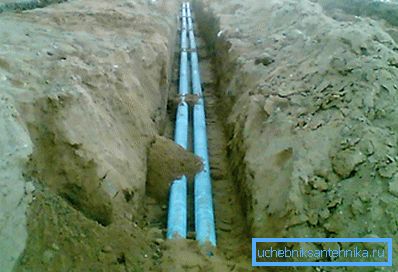

Fai attenzione! Le reti di comunicazione nelle canalizzazioni di cavi sono posate in tubi di cemento amianto o calcestruzzo. Il loro diametro è solitamente di 100 mm.

Non solo i singoli tubi, ma anche i pacchetti bilanciati possono essere posati.

Poiché la qualità della trasmissione dipende spesso dall'omogeneità elettrica della rete, in fase di progettazione, il raggruppamento dei fili posati viene eseguito in base a:

• Caratteristiche del design;
• Il valore della capacità lavorativa;
• Dimensioni Lunghezza;
• Resistenza all'onda e alcuni altri parametri.

Le canaline di comunicazione su SNiP ogni 15-20 km del percorso devono essere dotate di piattaforme via cavo, il cui requisito principale è una superficie piana e asciutta, anche durante i periodi di scioglimento delle nevi, inondazioni dei fiumi e piogge autunnali.

Inoltre, come accennato in precedenza, alle intersezioni delle reti, vengono installati dei boccaporti che forniscono l'accesso al sistema fognario. Va notato che i pozzi sono speciali e tipici. Possono essere fatti di una varietà di materiali da costruzione, ad esempio, mattoni o cemento armato.

La distanza tra i pozzi non deve superare i 150 metri. In caso di deviazione del percorso di oltre 15 gradi, è necessario installare un pozzetto angolare sull'angolo di rotazione.

Fai attenzione! La rete dovrebbe trovarsi al di sotto del livello di congelamento del suolo. Se per qualsiasi motivo è impossibile soddisfare questa condizione, un cavo di riscaldamento viene posato nelle fogne.

Questo è un nastro autoregolante, che si trova all'esterno del tubo ed è collegato all'elettricità. Le istruzioni per il collegamento dei cavi scaldanti sono estremamente semplici.

Caratteristiche di costruzione

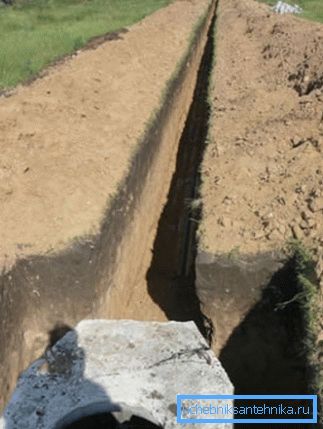

La costruzione di condotti per cavi e la rete elettrica viene eseguita scavando una trincea.

Questo tiene conto di due indicatori principali:

• Larghezza della trincea;
• Lunghezza.

Se il percorso passa sotto le strade, un tunnel viene scavato e immediatamente rafforzato. Per accelerare il processo di costruzione, lavoro in parallelo. Ad esempio, un'attrezzatura speciale è impegnata a scavare una fossa e le squadre di costruzione costruiscono immediatamente un tunnel con le proprie mani.

Fai attenzione! I lavori di cablaggio possono essere eseguiti a una temperatura ambiente non inferiore a -20 gradi Celsius. Se il cavo viene posato in tubi di polietilene, è vietato eseguire lavori a temperature inferiori a -10 gradi.

Per quanto riguarda la striscia stessa, ci sono alcuni requisiti che dipendono dal peso del cavo:

Ecco, forse, sono tutte le caratteristiche principali della posa di canalette per cavi.

conclusione

Le canaline per cavi sono un ottimo modo per proteggere le comunicazioni e la trasmissione di potenza da condizioni ambientali avverse. Inoltre, semplificano il processo di posa delle reti in ambienti urbani, ma allo stesso tempo ci sono una serie di requisiti per il loro dispositivo (vedi anche l'articolo Collegamento di una lavatrice alla rete fognaria e alla rete idrica: 5 passaggi semplici e indipendenti).

Pertanto, per fare questo lavoro dovrebbero essere professionisti qualificati che possiedono l'attrezzatura necessaria. Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
