Pompa per lavandino e altri impianti idraulici - scopo e

08-05-2018
Acque luride all'aperto

Ci sono una serie di requisiti per l'installazione di fognature e apparecchi sanitari, che spesso limita il layout della casa. In particolare, l'impianto idraulico deve essere collocato vicino al riser e le curve devono essere installate sotto un certo bias. Tuttavia, per risolvere questo problema consentirà la pompa per la toilette e il lavandino, a cui questo articolo è dedicato.

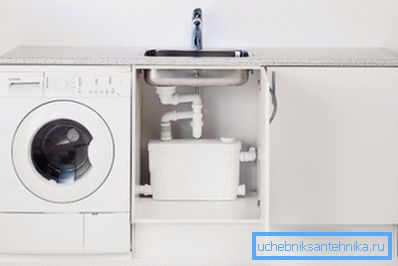

Pompa per acque luride sotto il lavandino

Informazioni generali

Una pompa per acque luride è un piccolo dispositivo che consente il trasporto forzato di liquami attraverso una tubazione all'interno di una casa o di un appartamento. A seconda della destinazione, il dispositivo viene installato sotto il lavandino o vicino ad altri impianti idraulici.

L'installazione della pompa consente di risolvere una serie di problemi associati all'organizzazione del sistema fognario. È particolarmente necessario nei casi in cui è difficile garantire l'effettivo funzionamento del sistema per gravità.

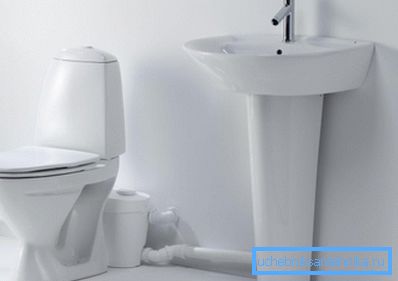

Pompa per liquami dietro il gabinetto

dignità

Tra i vantaggi di un sistema di pompaggio ci sono:

  • I dispositivi schiacciano tutte le inclusioni organiche che sono disponibili come parte degli scarichi. La massa omogenea è facilmente trasportabile anche attraverso tubi di piccolo diametro, impedendo così il verificarsi di blocchi (si tratta di dispositivi per il water).
  • Consentire di posizionare elettrodomestici da cucina in stanze al di sotto della linea di fognatura. Grazie a questo, è possibile organizzare una cucina anche nel seminterrato o nel seminterrato.
  • Lasciare installare l'impianto idraulico a una grande distanza dal riser, quando è impossibile resistere alla pendenza del cablaggio necessaria

Per questi motivi, i proprietari di case e appartamenti stanno sempre più installando un sistema fognario utilizzando una pompa per acque luride.

carenze

Per quanto riguarda gli svantaggi dell'utilizzo di questo dispositivo, tra questi ci sono:

  • È impossibile utilizzare il lavandino o altri impianti idraulici in caso di interruzione di corrente.
  • Circa una volta l'anno, la pompa deve essere pulita, poiché si intasa di grasso, inizia a produrre un odore sgradevole, inoltre, la sua capacità produttiva diminuisce (si riferisce agli elettrodomestici da cucina).
  • Il costo dell'uso di acque reflue aumenta.

Pertanto, se non vi è alcuna necessità urgente, non ha senso utilizzare una pompa per scaricare l'acqua dal lavandino.

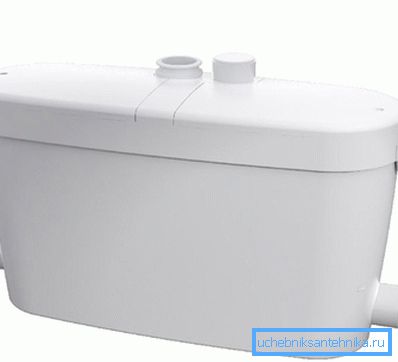

Pompa da cucina sanitaria

Tipi di pompe

Tutte le pompe per acque luride, utilizzate per le esigenze domestiche, si differenziano per lo scopo:

  • Per il water;
  • Per la cucina.

Di seguito diamo uno sguardo più da vicino alle caratteristiche di entrambi i tipi di aggregati.

Elettrodomestici da cucina

Le pompe per la cucina sono disponibili in due tipi:

Per gli scarichi a freddo Calcolato sulla temperatura delle acque reflue non superiore a 50 gradi Celsius. Pertanto, non è possibile connettersi a loro una lavatrice e una lavastoviglie.
Per gli scarichi caldi A differenza dei dispositivi precedenti, possono pompare liquidi a temperature fino a +75 gradi. È vero che l'unità può sopportare per breve tempo temperature fino a 90 gradi.

La pompa sotto il lavandino in cucina è anche chiamata sanitaria perché è in grado di pompare acqua contaminata, ma non ha una smerigliatrice. Di conseguenza, gli scarichi non dovrebbero avere oggetti estranei.

Una caratteristica distintiva di tali dispositivi è che hanno diversi ingressi, in modo che oltre al lavandino stesso, è possibile collegare anche uno scarico dalla doccia o vasca da bagno, così come gli elettrodomestici.

Molto spesso vengono installati sotto il lavandino nell'armadio, tuttavia, se lo si desidera, possono essere collocati in un altro luogo. Una caratteristica di tali dispositivi, come già menzionato sopra, è la necessità di una pulizia periodica.

Nella foto - l'apparecchio per le scorte

Tra gli elettrodomestici da cucina, i seguenti modelli si sono raccomandati bene:

  • Sololift2 D-2;
  • Grundfos Sololift2 C-3;
  • SFA SaniVite Silence et al.

Il costo di questi dispositivi varia da 350 a 400 dollari.

Pompe da toilette

Dispositivi di questo tipo sono progettati esclusivamente per il lavoro con scarichi dal water. Sono installati sul pavimento dietro il gabinetto a una distanza di non più di 40 cm.

Esternamente, un tale dispositivo assomiglia a una scatola di plastica delle dimensioni di un serbatoio di scarico. L'unità è collegata alla presa del bagno e dell'elettricità. Durante il drenaggio degli scarichi riempire la pompa, dove la materia fecale e la carta igienica macinano le lame, dopo di che il liquido sotto pressione viene inviato alla fogna.

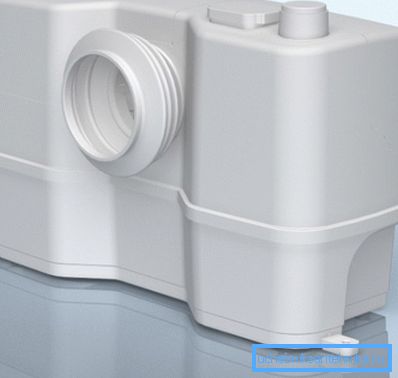

Pompa per WC Grundfos

Suggerimento: Il colore del mobile può essere scelto in modo che corrisponda al colore del water. In questo caso, il dispositivo non sarà evidente.

Di norma, tali dispositivi possono pompare fognature fino a un'altezza di 10 metri e in un piano orizzontale per 100 metri. Dopo aver pompato il liquido dalla pompa al tubo di livello, il sifone della tazza del WC viene riempito di acqua.

Tra i vantaggi di queste unità sono:

  • Fornire la possibilità di utilizzare il tubo di scarico dalla pompa con un diametro di 18-40 mm. Grazie a ciò, la tubazione può essere nascosta dietro la lastra di gesso o, ad esempio, sotto il soffitto.
  • Il WC può essere installato in qualsiasi stanza, indipendentemente dalla posizione del riser.

I dispositivi di altissima qualità provengono dal produttore francese Grundfos. A seconda del modello, il prezzo per loro varia da 350 a 450 dollari USA.

Fai attenzione! La temperatura massima degli scarichi che una tale pompa è in grado di pompare è di +35 - +50 gradi Celsius. Pertanto, è impossibile versare acqua bollente nella toilette.

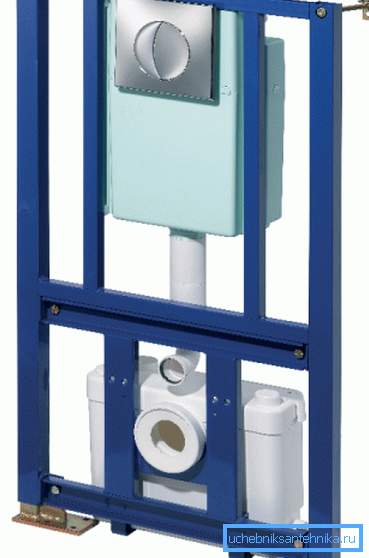

Pompa con installazione

Devo dire che di recente sono apparse delle pompe sul mercato delle scodelle sospese. Hanno una dimensione più compatta che ti permette di nasconderli nell'installazione. Lo spessore di tali dispositivi non supera i 12 centimetri.

Inoltre ci sono modelli di water che hanno la pompa integrata. Questa opzione è la più comoda, tuttavia, il costo di tale impianto idraulico è molto alto.

Caratteristiche di installazione

Di seguito, a titolo di esempio, considerare come installare una pompa di scarico in cucina. Prima di tutto, va detto che il dispositivo dovrebbe essere selezionato in base al numero di apparecchi che consumano acqua, che posso lavorare allo stesso tempo. Più di loro, maggiore dovrebbe essere la capacità della pompa.

Schema di collegamento della pompa

Come accennato in precedenza, il dispositivo può essere posizionato ovunque, la cosa principale è pianificare la posizione dell'unità in modo che tutti i tubi di alimentazione siano installati con una pendenza di 3 centimetri per metro, inoltre non hanno una grande estensione.

Di per sé, l'istruzione di connessione è estremamente semplice:

  • Innanzitutto, inserire i tubi di alimentazione negli ingressi. I collegamenti di tubi con connessioni in entrata sono gli stessi di quelli di impianti idraulici.
  • Successivamente, è necessario installare la pompa e collegarla al pavimento o alla parete con viti o altri elementi di fissaggio. Sul caso del dispositivo per questi scopi ci sono delle orecchie speciali.
  • Successivamente, un tubo di drenaggio è collegato alla presa.

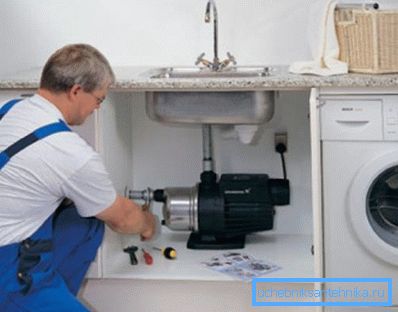

Collegamento della pompa

A questa installazione è completata, come si vede, nulla di complicato a riguardo.

L'unica cosa prima di iniziare a lavorare con le tue mani, dovresti familiarizzare con alcune regole, che sono elencate di seguito:

  • Se il sistema utilizza due o più pompe, per ognuna di esse è necessario effettuare un ingresso individuale al montante principale o comune. È vietato combinare i tubi di scarico delle pompe in uno.
  • Se il tubo di scarico della pompa ha una sezione lunga nel piano orizzontale sotto il livello della pompa, è necessario installare una valvola da 0,7 bar nel punto più alto, che fornirà l'accesso all'aria dopo aver spento il dispositivo.
  • Alcuni modelli richiedono la disposizione del sistema di raffreddamento ad aria del circuito elettrico. In questo caso, completo del dispositivo, c'è un tubo di plastica che deve essere collegato al corpo e portato verticalmente di 50-70 cm più in alto rispetto all'unità stessa. In questo modo, l'aria fresca viene fornita ai circuiti caldi per il raffreddamento.
  • Il tubo di scarico deve essere realizzato in plastica dura, ad esempio in polietilene o polipropilene. Non è possibile utilizzare la corrugazione flessibile nei sistemi di fognatura a pressione.

Ecco, infatti, tutte le principali caratteristiche della connessione della pompa della cucina. Va notato che il processo di installazione del dispositivo di toilette non è fondamentalmente diverso da quello descritto.

conclusione

L'installazione di una pompa di scarico per un lavandino o una tazza del WC semplifica enormemente il design del sistema di fognatura. Tuttavia, allo stesso tempo lo rende volatile. Pertanto, l'uso di questo dispositivo è consigliabile solo se necessario.

Ulteriori informazioni sull'argomento voice possono essere ottenute dal video in questo articolo.
