Reti fognarie esterne: struttura e requisiti normativi

Come funziona il sistema di scarico fuori casa? Quali materiali vengono utilizzati per la sua costruzione? Esistono codici di costruzione per le reti fognarie esterne? Proviamo a capirlo.

Dispositivo: quasi complicato

Per prima cosa, scopriamo come funziona tutto.

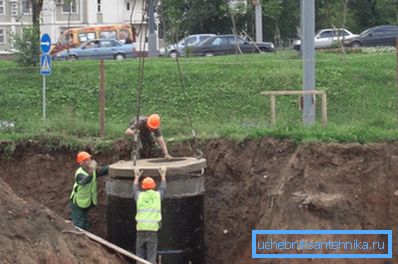

Dopo aver lasciato il sistema fognario a casa, gli effluenti liquidi entrano nel pozzo. Un tipico schema di collegamento delle pareti del pozzo con il rilascio è estremamente semplice: il tubo passa attraverso un foro nell'anello in cemento armato; l'ingresso è sigillato con una malta di cemento e sabbia.

Il fondo del pozzo è un vassoio di cemento che dirige gli scarichi verso il tubo di collegamento tra i pozzetti. Di norma, il numero di pozzi corrisponde al numero di ingressi di un condominio. La direzione del movimento delle acque reflue viene selezionata tenendo conto del rilievo del terreno.

Captain Obviousness suggerisce: in assenza di una pendenza o la necessità di forzare gli scarichi per spostarsi nella direzione di elevazione del terreno, il movimento degli scarichi può essere ottenuto variando la profondità dei pozzi. Inoltre, in alcuni casi, i siti fognari sono sotto pressione; Le pompe fecali sono responsabili del recupero dei liquami.

Man mano che i flussi di acque reflue si uniscono, il diametro delle tubazioni che collegano i pozzetti aumenta. Tutti gli scarichi di un distretto o di diversi quartieri della città sono riuniti in un raccoglitore: il tubo più grande, che trasporta i contenuti nell'impianto di trattamento. Lì, le acque reflue vengono filtrate, disinfettate e scaricate in rilievo o in qualsiasi corpo idrico locale.

Quali materiali sono utilizzati nella costruzione di vari impianti di depurazione?

• Il materiale tradizionale per le pareti dei pozzi - mattoni in ceramica rossa - circa mezzo secolo fa, gli anelli in cemento armato sono stati sostituiti; ora vengono gradualmente sostituiti da pozzi in polietilene e polipropilene.
• I tubi sono fatti di ghisa e plastica - polietilene, polipropilene e cloruro di polivinile. Cemento di amianto, ceramica e cemento armato sono meno comunemente utilizzati.
• Tubi di cemento armato e ceramica sono utilizzati per la costruzione di collettori. Oltre a loro, in molte città puoi trovare collezionisti con archi in mattoni e strutture monolitiche in cemento armato.

Requisiti normativi

Dobbiamo studiare due documenti che sono direttamente collegati agli argomenti che ci interessano.

1. Lo SNiP sulle reti idriche e fognarie esterne ha il numero 3.05.04-85 ed è entrato in funzione nel 1986.
2. Inoltre, la posa di reti fognarie esterne è disciplinata da una serie di regole SP 32.13330.2012. Viene dichiarato come versione aggiornata di SNiP 2.04.03-85 rilasciata contemporaneamente alla precedente.

Selezioniamo i punti chiave dal testo.

SNiP 3.05.04-85

La posa di reti esterne di approvvigionamento idrico e fognatura con l'uso di tubi a campana sul terreno con pendenza viene eseguita con il loro orientamento verso l'alto della pendenza della presa.

La rettilineità della sezione fognaria tra i pozzetti viene controllata con uno specchio per il gioco. La tolleranza orizzontale non è superiore a un quarto del diametro o non superiore a 5 cm su ciascun lato; le deviazioni verticali non sono consentite. L'ispezione di ciascuna sezione viene eseguita due volte, prima e dopo il riempimento della condotta.

La deviazione della parte superiore del tubo di scarico dalla posizione di progettazione non può superare i 30 millimetri, indipendentemente dalla lunghezza del sito.

I raccordi dei tubi sono centrati durante la posa, in modo tale che la larghezza dello spazio sia costante.

Durante le pause di posa, le estremità dei tubi sono smorzate.

I giunti con sigilli a bussola non possono essere uniti congelati.

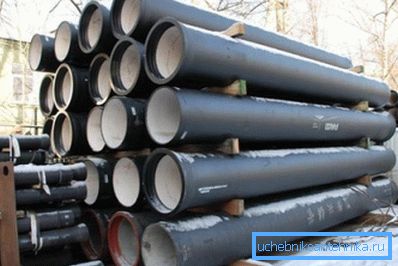

Tubi di ghisa

Le connessioni della flangia del tubo in ghisa sono sigillate con una cabina (catrame o canapa bituminata). È auspicabile proteggere la guarnizione con un blocco di cemento in amianto. Inoltre, sono consentiti sigillanti e anelli di tenuta in gomma.

La profondità di incorporamento della presa è regolata dal documento.

Tubi di cemento amianto

La dimensione dello spazio tra le estremità dei tubi uniti è:

• Con un diametro fino a 300 mm - 5 mm.
• Con un diametro superiore a 300 mm - 10 mm.

Prima di collegare l'accoppiatore della fognatura dovrebbe fare un segno che indica la posizione iniziale e di lavoro del giunto.

Le giunzioni della sezione in cemento-amianto con quella in ghisa sono realizzate con raccordi in ghisa.

Tubi di calcestruzzo e cemento armato

Sono usati principalmente per le fogne temporalesche.

La dimensione dello spazio tra la superficie frontale e la superficie di spinta alla connessione della presa è:

• Per fognature a pressione con un diametro fino a un metro - 12-15 mm, oltre un metro - 18-22.
• Per acque reflue a flusso libero con un diametro di 700 mm - 8-12 mm, oltre 700 mm - 18-22.
• Per connessioni di cucitura - fino a 25 mm indipendentemente dal diametro.
• I metodi di sigillatura dei giunti sono simili a quelli descritti per i tubi in ghisa - con un emendamento: si raccomanda l'uso di soli sigillanti polisolfurici. Anche la profondità di incorporamento è regolata in questo caso:

Nota: per i tubi di scarico, la presa può essere completamente sigillata con cemento di grado B7.5. Quando si prepara la soluzione con le proprie mani, vengono prelevate 5,24 parti di sabbia per 1 parte di cemento.

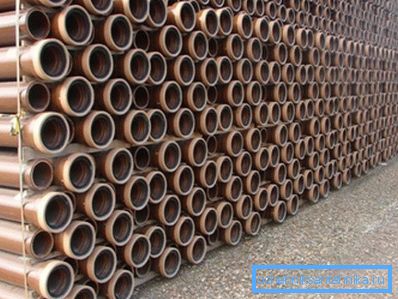

ceramica

Lo spazio tra le estremità con un diametro fino a 300 mm è 5-7 mm, con grandi diametri - 8-10.

Per sigillare le prese si può usare:

• Già familiare a noi una cabol con un dispositivo di blocco fatto di malta cementizia di classe B7.5.
• Mastice d'asfalto (a temperature di effluenti non superiori a 40 ° C).
• Sigillanti polisolfurici.

Qui sono presenti le istruzioni per la selezione della profondità del sigillo:

plastica

Negli ultimi anni, i sistemi di fognatura in plastica hanno sostanzialmente forzato le soluzioni concorrenti per fare spazio. Il motivo principale della sua popolarità è il prezzo: diciamo che i tubi in PVC sono più economici della ghisa 3-5 volte.

Le istruzioni di installazione nel SNiP si riferiscono a tubi in polietilene e cloruro di polivinile.

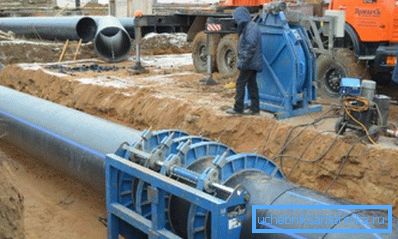

• I giunti delle tubazioni in polietilene sono realizzati con il metodo di saldatura a contatto testa o presa. Allo stesso tempo, i diversi tipi di polietilene (HDPE e LDPE) non possono essere interconnessi.

• La costruzione di reti idriche esterne e reti fognarie con tubi e raccordi in polietilene può essere effettuata a temperature non inferiori a +10 C. A freddo, la saldatura viene eseguita in una stanza riscaldata (ad esempio, in una tenda mobile riscaldata con una pistola termica).
• Il luogo di saldatura deve essere protetto dalla polvere e dal contatto con la neve o la pioggia.
• Tubazioni in PVC collegate mediante colla o guarnizioni in gomma. Per incollare la colla usata gipk-127. Il luogo di incollaggio non deve essere sottoposto a sollecitazioni meccaniche per 15 minuti; i test idraulici vengono eseguiti non prima di un giorno.

Un punto importante: anche la temperatura alla quale viene eseguito l'incollaggio è limitata. Dovrebbe essere +5 - +35 gradi.

prova

Come vengono testate le reti di acqua e fognature esterne?

Le tubazioni sotto pressione vengono testate idraulicamente pompando acqua. Tuttavia, se ci sono difficoltà tecniche con la sua presentazione, alcuni gasdotti possono essere testati per via aerea.

In quali casi sono ammessi i test pneumatici?

• Con una pressione di esercizio di cemento-amianto, cemento armato e condotte in ghisa fino a 5 atmosfere.

• Con una pressione di esercizio di tubi di acciaio sotterraneo fino a 16 atmosfere, fuori terra - fino a 3. Tuttavia, la posa di acque reflue con tubi di acciaio è l'eccezione più rara.

Riferimento: una sovrapressione di 1 atmosfera (1 kg / cm2) solleva la colonna d'acqua fino a un'altezza di 10 metri. Quindi, l'aria può essere testata con acque reflue con una differenza di altezza fino a 50 metri.

I test vengono eseguiti in due fasi:

1. Dopo aver unito tutte le articolazioni e parzialmente riempito con terra (fino a metà del diametro verticale). In questa connessione deve essere disponibile per l'ispezione.
2. Dopo il backfill finale, viene eseguito un test ripetuto, già alla presenza del cliente e dei rappresentanti dell'organizzazione operativa.

Che cosa con le condotte non di pressione, che comprendono principalmente i liquami?

Se per semplificare le formulazioni fornite nel documento, il test di tenuta può essere eseguito in due modi:

1. A bassi livelli di acque sotterranee (su terreni asciutti) la condotta viene riempita d'acqua. Il suo livello non dovrebbe cadere durante il test.
2. In caso di acque sotterranee elevate, al contrario, la mancanza di acqua nei tubi indica la tenuta.

Come concordato con il cliente, il test della pipeline può essere selettivo.

SP 32.13330.2012

Quali requisiti devono soddisfare la rete fognaria esterna secondo SP 32.13330.2012?

Quando si progetta un sistema fognario, si dovrebbe prendere in considerazione la possibilità di utilizzare gli effluenti trattati per l'approvvigionamento idrico della produzione e l'irrigazione dei terreni agricoli o del paesaggio.

Quando ci si connette alla rete fognaria di imprese al di fuori del proprio territorio, vengono costruiti i pozzi di controllo.

In alcuni casi è necessario prevedere l'installazione di un contatore dei rifiuti:

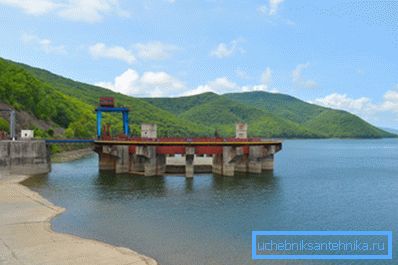

• Se l'impresa non ha acqua centralizzata o è rifornita di acqua da più fonti;

• Se il processo di produzione implica uno squilibrio tra il consumo di acqua e lo scarico di oltre il cinque percento.

È consentito combinare gli scarichi di diverse imprese, ma solo dopo aver superato i pozzetti di controllo.

Il grado di trattamento delle acque reflue è regolato dai servizi municipali. In caso di non conformità delle acque reflue con questi requisiti, il lavoro sul loro trattamento preliminare è assegnato all'impresa.

Gli scarichi di alcuni territori non possono essere scaricati nelle fognature temporalesche senza previa pulizia.

L'elenco include:

• Zone industriali di imprese;
• carpool;
• Stazioni di servizio;
• Cantieri edili;
• Stazioni degli autobus e parcheggi;
• Centri commerciali;
• Magazzini.

Per garantire il buon funzionamento del documento relativo alle acque reflue, è fortemente raccomandato un certo numero di misure:

1. Duplicazione delle fonti di energia nelle aree di pressione. Poiché una fonte di backup può essere utilizzata come una centrale elettrica autonoma o una batteria.
2. Duplicazione delle comunicazioni e il dispositivo delle linee di bypass per risolvere il problema delle scariche salvo.
3. I serbatoi del dispositivo tampone, di nuovo pieni di scariche a salve e pompati fuori in modalità normale.
4. Sezionamento di fognature con possibilità di smantellamento in sezione per riparazione o manutenzione.

I diametri più piccoli di tubi per il drenaggio per gravità sono determinati dall'oggetto sottoposto a manutenzione:

conclusione

Speriamo che i riferimenti informativi e normativi siano utili per il lettore. Come al solito, in questo articolo sono disponibili materiali aggiuntivi sulle acque di scarico esterne. Buona fortuna!
