Vassoi per grondaie: classificazione e materiali utilizzati

Molti di noi sono irritati dalle pozzanghere e dallo sporco sulle strade e nelle case. E allo stesso tempo, è bello quando, dopo un forte acquazzone, le strade ei cantieri rimangono asciutti. I liquami di tempesta sono responsabili di questa bellezza, uno degli elementi importanti di cui è il vassoio della fogna.

Direzioni di sviluppo

A loro volta, queste strutture sono divise in due gruppi principali.

1. Il primo gruppo comprende prodotti stradali e di comunicazione, progettati per rimuovere l'umidità dalle strade e dai binari ferroviari.. E anche da tutti i tipi di sentieri, marciapiedi e aree del parco. Grazie al loro lavoro sulle strade, non solo non ci sono pozzanghere, ma anche la durata della tela aumenta in modo significativo.

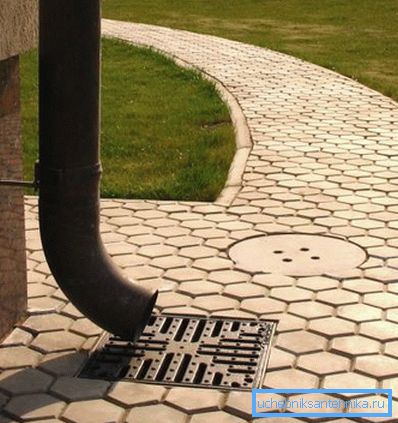

2. Il secondo gruppo di grandi dimensioni si riferisce ai sistemi di ingegneria e comunicazione.. Con il loro aiuto, l'umidità viene rimossa dalle fondamenta degli edifici e dalle strutture del seminterrato. Il valore di questi sistemi è difficile da sovrastimare, perché senza di essi, anche la migliore impermeabilizzazione della fondazione non durerebbe a lungo, inoltre pochissime persone potrebbero apprezzare l'umidità e l'acqua negli scantinati.

Che cos'è e cosa sono

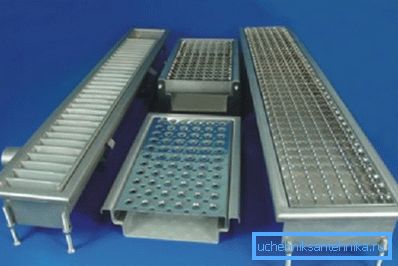

In generale, il design di questo tipo di prodotto è abbastanza semplice, è un trogolo quadrato, rettangolare o arrotondato. Dall'alto, di regola, sono dotati di vari tipi di reti protettive, che svolgono il ruolo di filtro grossolano e proteggono i detriti o le foglie di grandi dimensioni dallo scarico nella rete fognaria.

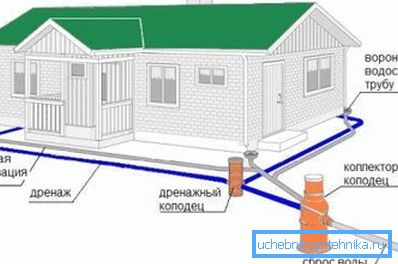

Di norma, diversi tipi di tali strutture sono combinati sul territorio di un singolo oggetto. Ognuno di questi svolge la sua funzione strettamente diretta. Ma allo stesso tempo, sono tutti legati in un unico sistema.

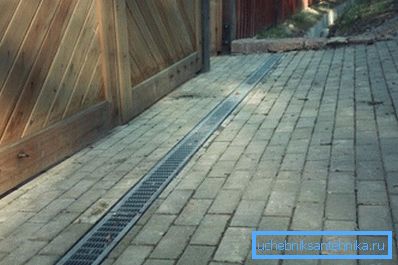

Quindi in un cottage privato o in un cortile della città i prodotti di ingegneria possono essere combinati con successo per eliminare l'umidità dalla fondazione e dalla strada, per garantire strade asciutte e marciapiedi.

Classificazione del prodotto

Il prezzo, ovviamente, è importante, ma la prima cosa a cui dovresti prestare attenzione quando decidi di equipaggiare un corridore di acqua piovana è il carico critico massimo ammissibile sulla struttura.

Il materiale può essere diverso, ma se il prodotto non è progettato con quel peso specifico, il sistema non durerà a lungo.

• L'A-15 è la variante park-dacha più debole, fino a un tono e mezzo, destinata esclusivamente alle aree pedonali o ciclabili. Nell'edilizia privata, sono impilati nell'area dei percorsi del giardino. In città, sono dotati di parchi, parchi giochi o impianti sportivi per l'atletica.
• B-125: può sopportare fino a 12,5 tonnellate. Questo tipo di prodotto è il più popolare tra gli sviluppatori privati ​​e viene utilizzato per organizzare parcheggi per autovetture e cooperative di garage.
• C-250 - il limite della loro forza è di circa 25 tonnellate. Il più delle volte vengono scelti dai proprietari delle stazioni di servizio. Sono anche molto popolari nell'organizzazione di incroci stradali tra case in aree residenziali di grandi città.

• D-400: questo tipo di prodotti può sopportare fino a 40 tonnellate. Sono più vicini alla direzione stradale, in quanto possono essere utilizzati per drenare l'umidità dalle autostrade intercity o dalle strade del centro città.
• E-600 - il massimo qui è di circa 60t. Progettato per l'installazione sul territorio di imprese industriali e grandi magazzini.
• F-900: ha la massima resistenza, fino a 90t. È un prodotto specifico e altamente specializzato. È stato sviluppato per le discariche militari, così come per la deumidificazione delle piste e delle strade di accesso agli aeroporti.

Di cosa sono fatti i vassoi

I prodotti di questo tipo devono sopportare non solo un carico elevato, ma anche cadute di temperatura, oltre ad avere una maggiore resistenza agli ambienti aggressivi. La produzione non si ferma, ad eccezione del calcestruzzo tradizionale, i vari tipi di materiali compositi e la plastica sono ampiamente utilizzati.

Calcestruzzo e suoi derivati

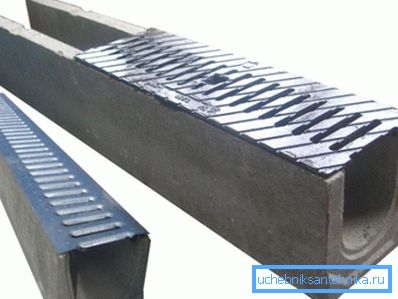

I vassoi in calcestruzzo per le fognature temporalesche cominciarono ad essere utilizzati proprio nel momento in cui apparve il calcestruzzo stesso. Il materiale è considerato completamente ecologico e in grado di sopportare quasi ogni carico. È per questo motivo che le classi più forti di vassoi, E ed F, sono realizzate in cemento.

Sono una fusione monolitica, in grado di sopportare sia il freddo pungente che il caldo intenso. La stragrande maggioranza dei prodotti è realizzata con rinforzo interno. I ripiani in acciaio o ghisa sono forniti sulla parte superiore, inoltre la maggior parte dei prodotti sono dotati di scanalature per l'installazione lineare.

Importante: i vassoi in cemento armato per acque luride sono realizzati con tecnologia vibrazionale e vibropressa. Il prezzo per i prodotti vibro-modellati è inferiore, ma la loro qualità è peggiore. I vassoi vibro-pressati sono considerati di altissima qualità e durevoli.

In questo caso, l'unico serio svantaggio è che un sacco di peso è meritato. Solo un professionista è in grado di montare una tale costruzione e utilizzare attrezzature di sollevamento. Inoltre, avrà bisogno di fondamenta separate e piuttosto potenti.

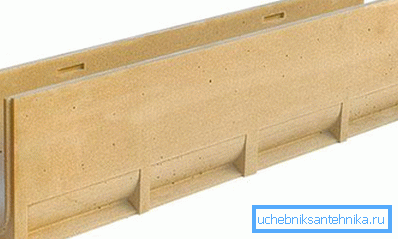

Una nuova tendenza nella produzione è stata la combinazione di plastica con calcestruzzo, cemento polimerico. Le caratteristiche prestazionali di questi prodotti non sono praticamente inferiori al calcestruzzo puro. Oltre alle tradizionali graniglie di granito, cemento e sabbia, c'è una resina poliestere o epossidica. La superficie di lavoro è estremamente liscia e resistente.

Vassoi in plastica e polimero

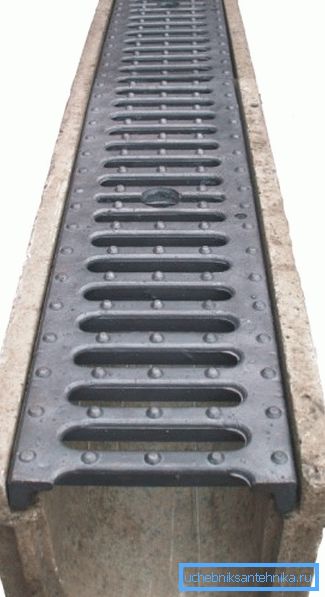

I prodotti a base di sabbia polimerica sono attualmente popolari. Sono fatti da sabbia di quarzo purificata e polimero frantumato, chip polimerici. Dopo la miscelazione, la composizione viene riscaldata in forni speciali. Quando la massa di polimero viene sciolta, la miscela viene versata in stampi e posta sotto il vibropressa.

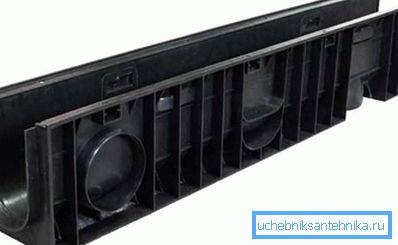

Ora quasi i più popolari sono i prodotti in plastica. Polipropilene o polietilene a bassa pressione viene utilizzato per la loro produzione. Le moderne tecnologie consentono di produrre materiale da cui vengono lanciati vassoi di classi dalla A alla C inclusi.

I prodotti sono leggeri e resistenti. Questi vassoi, ovviamente, sono inferiori al cemento, ma il prezzo e la possibilità di montare con le proprie mani hanno il loro prezzo.

Importante: nel recente passato sono stati prodotti vassoi in ghisa e interamente in metallo. Ora il prezzo del metallo è aumentato, più le nuove tecnologie di produzione sono apparse. Di conseguenza, la produzione di prodotti in metallo è diventata non redditizia e al momento solo i reticoli sono fatti di metallo.

Alcune parole sull'installazione

I vassoi sono disponibili in lunghezze standard. Tutti gli altri parametri, altezza, larghezza e configurazione devono essere selezionati in base al volume delle acque reflue. Per questo, la formula è derivata:

Q = q20 · F ·?

dove:

• Q - significa il volume dell'acqua stessa.
• q20 - Caratterizza le precipitazioni in una particolare regione, questo valore può essere trovato in SNiP regionale 2.04.03-85.
• F - l'area dell'oggetto da asciugare.
• ? - coefficiente di drenaggio, ha un valore fisso per diversi tipi di copertura. Quindi: asfalto - 0,95; massetto di cemento - 0,85; pietrisco compattato con bitume - 0,60; macerie, sabbia, terra - 0.40.

Importante: tutti i prodotti sono di forma rettangolare, ad eccezione dei cosiddetti vassoi telescopici. Sono destinati alla disposizione dei rifiuti con un ampio angolo di inclinazione. La loro forma ricorda un cono troncato, così che i vassoi si aggrappino in sequenza.

L'istruzione secondo cui il sistema è installato linearmente è praticamente la stessa in termini di tecnologia per tutti i vassoi. Le differenze sono solo nello spessore dello strato preparatorio. La plastica, a differenza del cemento armato, non richiede una base di capitale.

Inizialmente, viene realizzata una trincea, che dovrebbe essere leggermente più larga del vassoio stesso. In fondo alla fossa si deposita un denso cuscino di sabbia e viene versato uno strato di cemento armato. Una linea è montata sul cemento umido, dopo di che il divario tra il muro e il terreno è anche riempito di cemento.

Qualsiasi sistema è montato con una pendenza verso il punto di scarico. L'angolo di inclinazione varia a seconda del terreno 10 - 20 mm, per 1 metro lineare.

Il video in questo articolo mostra un esempio di installazione di una fognatura temporalesca.

conclusione

L'installazione di tombini per fognature è una delle ultime. Se parliamo di costruzioni private, è conveniente dotare il sistema insieme all'area cieca intorno alla casa. Ma se dubiti delle tue capacità, è meglio assumere specialisti, perché in caso di errore, la linea concreta deve essere smantellata.
