In questo articolo dobbiamo capire che cos'è la valvola a 3 vie e per quali scopi può essere utilizzata nei moderni sistemi idraulici. Inoltre, faremo conoscere i problemi tipici di queste gru per il riscaldamento nelle case del vecchio magazzino e scopriremo cosa può essere sostituito con loro quando si riparte il tubo di alimentazione al radiatore.
Cos'è?
La valvola a 3 vie è abbastanza prevedibilmente diversa da una valvola ordinaria per la presenza di non due, ma tre conclusioni.
In questo caso, le conclusioni possono essere molto diverse:
- Filettato (frizione);
- flangia;
- Pinza (serraggio rapido);
- Infine, la conclusione può e rappresenta un foro di drenaggio per lo scarico dell'ambiente di lavoro.
La funzionalità del prodotto è anche abbastanza ovvia: consente di configurare il sistema di engineering con la massima varietà di direzioni di movimento dell'ambiente di lavoro. A seconda della posizione della gru nel suo caso, è possibile creare un ponticello tra due o tre rami. Naturalmente, questo tipo di valvole consente anche di bloccarle completamente.
tipi
Rubinetti idraulici di questo tipo, trovati in vendita nel nostro tempo, possono essere suddivisi in due categorie principali a seconda del loro dispositivo.
sughero

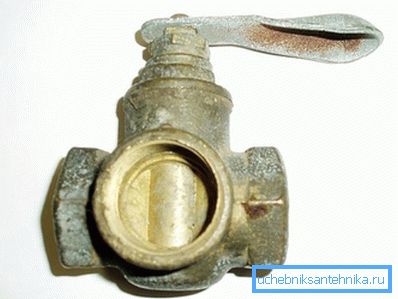

La regolazione della gru viene effettuata cambiando la posizione del tappo con il taglio sagomato.
I prodotti possono variare:
- Sughero e stelo metodo di tenuta. Ci sono tre opzioni:
| Metodo di tenuta | descrizione |
| Imballaggio della ghiandola | Il tappo ruota in una cassa vuota dal basso e viene premuto sulla parte superiore con un dado. Una ghiandola di grafite sotto il dado non assicura perdite da sotto lo stelo. Lo svantaggio principale della ghiandola è che viene prodotto anche con una semplice valvola a causa della lisciviazione di particelle di grafite |
| Guarnizione di gomma | Invece di un epiploon viene usato l'anello di gomma. A differenza della ghiandola, si consuma solo quando cambia la posizione di lavoro della spina. |
| Lappatura del sughero | La tenuta delle valvole a otturatore lunghe viene fornita lanciando la spina conica al corpo. Cork è attratto da lui da un dado su un gambo passante |
Utile: le valvole a tre vie per il riscaldamento delle case costruite negli anni 60-70 del secolo scorso sono sigillate esclusivamente con un epiploon. Il suo sviluppo è la causa di continue perdite sul calcio a qualsiasi giro del sughero.
- La presenza o l'assenza della maniglia. In quest'ultimo caso, il tappo viene ruotato con una chiave a tubo aperta o chiave a gas.
- Materiale del corpo e sughero. Per la loro fabbricazione vengono utilizzati metalli a basso attrito - ottone e ghisa.
palla

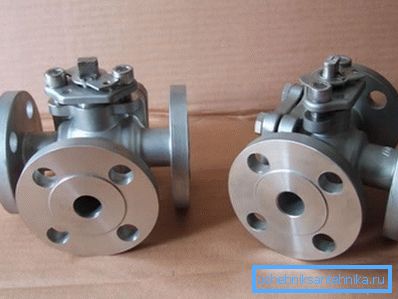

La gru da corsa Sharovy 3kh è uno sviluppo evolutivo del progetto precedente:
- Il tappo ha acquisito la forma di una palla regolare con una fessura sagomata e una superficie con la massima qualità di lavorazione, che garantisce uno sforzo di svolta minimo.
- La tenuta è assicurata da sedi in Teflon o PTFE - materiali con un coefficiente minimo di attrito.
- Lo stelo è sigillato con una guarnizione o-ring - gomma o polimero.
Qual è il risultato?
- La risorsa gru non è inferiore a 500 operazioni (più spesso - 2000 e più).
- La riparazione e la manutenzione si riducono a un raro serraggio del dado, premendo la guarnizione dello stelo.
- La forza di commutazione della gru è molto inferiore a quella delle gru di sughero.
A proposito: è proporzionale al diametro nominale della gru. Nel caso di grandi dimensioni, per la commutazione è possibile utilizzare riduttori con trasmissione manuale o servomotori.
Il prezzo delle gru a tre vie di entrambi i tipi varia leggermente, il che rende i prodotti in sughero più capricciosi e difficili da mantenere a bassa domanda nei sistemi di riscaldamento e di approvvigionamento idrico.
applicazione
Dove vengono utilizzate le gru a tre vie? Naturalmente, siamo interessati principalmente al loro uso nell'installazione di sistemi idraulici con le proprie mani.
Sistemi di riscaldamento a pavimento, circuiti di accumulo di calore

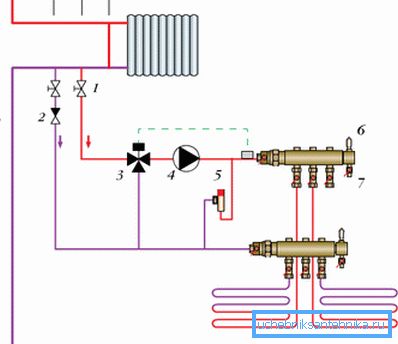

In entrambi i casi, un circuito di riscaldamento parzialmente indipendente è formato con una propria pompa di circolazione. Per regolare la temperatura, utilizza il ricircolo parziale del refrigerante di ritorno.
Three-pass è posto sulla connessione del rifornimento e ponticelli con il ritorno; È questo che ti permette di regolare la temperatura della miscela.
Utile: per automatizzare il controllo della temperatura, viene spesso fornito con un servoazionamento, che regola la temperatura in base alle letture del sensore di temperatura remoto.
Installazione di calibri
Uno dei problemi dei manometri meccanici è l'adesione di una freccia durante il funzionamento a lungo termine sotto pressione. Per alleviare la pressione senza smontare il dispositivo, viene utilizzato un three-pass: quando si gira la manopola, non solo blocca l'uscita di controllo della linea, ma allevia anche la pressione sopra il tappo o la sfera attraverso il foro di scarico.
Regolazione dei dispositivi di riscaldamento

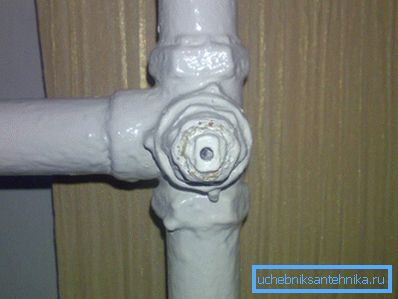

È in questa veste che le gru a tre passaggi sono state utilizzate nelle case Krusciov già menzionate da noi. Sono stati installati sulla connessione del rivestimento inferiore al radiatore e ai ponticelli.
Questa gru ha quattro posizioni di lavoro:
- Tutta l'acqua passa attraverso il radiatore con il ponticello bloccato.
- L'acqua passa attraverso il ponticello e il radiatore.
- L'acqua passa attraverso il ponticello quando il radiatore è chiuso.
- Il ponticello e il radiatore sono completamente bloccati, la circolazione nel montante è bloccata.
Oltre alle perdite perpetue sul magazzino, l'ultima posizione della gru ha creato molti problemi per i proprietari e per i loro vicini: trovare il colpevole in assenza di riscaldamento dell'intero riser è diventato a volte un compito non banale.

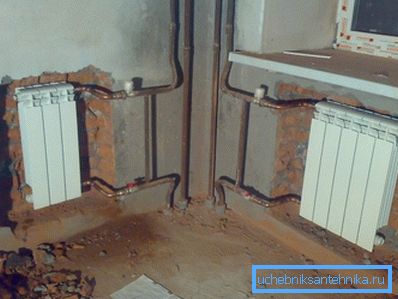

Dal momento che abbiamo toccato questo disegno discutibile, l'autore si permetterà di raccomandare la configurazione delle valvole sul dispositivo di riscaldamento, creando un minimo di problemi in futuro:
- Una valvola a sfera è installata sulla connessione inferiore al radiatore dopo l'architrave. Normale, due passaggi.
- Sulla fodera superiore - anche dopo la strozzatura montata sull'architrave. È al top - perché raccoglie meno fango e detriti che possono influenzare la strozzatura del radiatore.
- Il ponticello è realizzato senza valvole di intercettazione, ma con un diametro nominale di un gradino inferiore rispetto alle linee di controllo dei tubi di alimentazione.
Tali istruzioni di montaggio forniranno il massimo calore con regolazione flessibile del trasferimento di calore e l'assenza di problemi per il proprietario e i vicini.
