Adattatore downhole: regole di autoinstallazione

Un adattatore o adattatore per spina è un accessorio relativamente nuovo sul mercato che consente di collegare un tubo dell'acqua al di sotto della profondità di congelamento del terreno. Allo stesso tempo, viene mantenuto l'accesso completo per la riparazione e la manutenzione della fonte d'acqua e delle attrezzature per il sollevamento dell'acqua.

Design del dispositivo

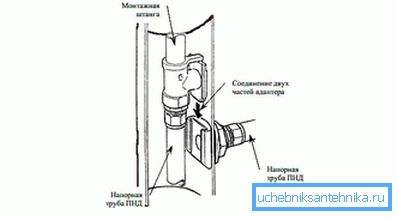

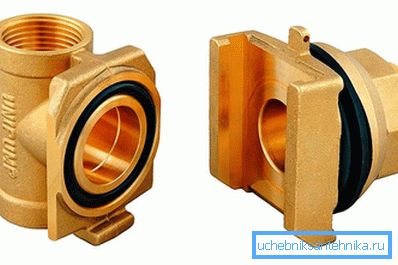

Il design di questo dispositivo è abbastanza semplice. Consiste di due elementi. La prima parte è fissa e viene montata dall'interno dell'involucro in un foro praticato in essa, vale a dire, attraverso un anello di tenuta in gomma e una piastra di metallo curvata di bloccaggio, fissata esternamente con un dado. La seconda parte, alla quale è collegato il tubo di sollevamento con la pompa, viene inserita nella slitta cuneiforme del primo elemento fisso, un tale collegamento è chiamato "coda di rondine". Grazie ad esso, viene creata una connessione affidabile e stretta tra le parti dell'adattatore. Questo prodotto è costituito da un materiale resistente alla corrosione in rame o ottone.

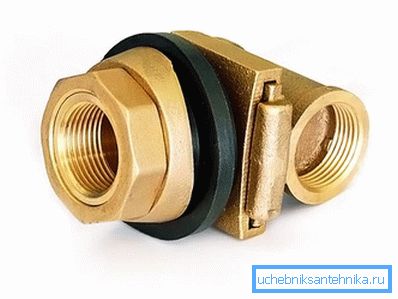

Punti di forza e punti deboli

I vantaggi includono:

• basso costo, che è parecchie volte inferiore rispetto al cassone;
• installazione semplice e veloce che non richiede strumenti e competenze speciali;
• la compattezza, a differenza di un cassone, non occupa il territorio, solo una testa pulita sarà visibile sopra la superficie del pozzo;
• possibilità di installazione ad alto livello di acque sotterranee;
• buona tenuta dei giunti di testa.

Poiché questo dispositivo è apparso di recente sul mercato, non esiste una lunga esperienza operativa. Finora non sono stati trovati difetti speciali. Tra gli svantaggi si nota che, rispetto al cassone, l'automazione, il serbatoio idraulico, le gru e altre attrezzature dovranno essere eseguite in una stanza separata.

Prima di installare, è necessario confrontare le dimensioni e il diametro dell'involucro, in modo da poter abbassare liberamente la pompa nel pozzo. L'adattatore si estende per circa 3 cm dall'interno dell'involucro.

Procedura di installazione

Prima dell'installazione, è necessario creare una chiave a forma di T. Può essere fatto di tubo di plastica o metallo. In questo caso, dovrai armeggiare con il metallo, tagliando i fili. Con la plastica, tutto è molto più semplice grazie ai giunti di compressione. Da una parte, la chiave ha una filettatura che verrà avvitata nell'adattatore e, dall'altra parte, è montata una maglietta, che rende più facile ruotare e svitare la chiave dal dispositivo. La lunghezza della chiave deve essere uguale alla profondità di installazione della struttura, contando dal bordo dell'involucro.

L'installazione inizia con lo scavo di una trincea a una profondità di congelamento. Dopo che la trincea è pronta, viene praticato un foro nella scatola con un trapano bimetallico. La fresa deve corrispondere al diametro del tubo adattatore di uscita o essere leggermente più grande. Quindi, utilizzando la chiave, l'adattatore è completamente assemblato e la parte non rimovibile dell'adattatore viene abbassata e fissata con un dado. Per facilitare l'installazione, è possibile evidenziare il foro con una piccola torcia abbassata nel pozzo.

Affinché la parte di montaggio dell'adattatore attaccato alla parete dell'involucro non salti e cada nel pozzo durante l'installazione, l'elemento rimovibile a cui è collegata la chiave deve essere ruotato di 180⁰. Quindi, verrà rimosso spostandosi verso il basso, non verso l'alto. Dopo che il dado è stato innescato, l'adattatore deve essere nuovamente trasformato in uno stato normale e compresso. Inoltre, per non perdere l'anello di tenuta, deve essere trattato con grasso al silicone per una maggiore tenuta.

Prima di procedere con l'installazione dell'elemento rimovibile del dispositivo, è necessario collegare la pipeline, il cavo e il cavo della lunghezza richiesta alla pompa. Si consiglia di orientare il cavo e il cavo in modo che si trovino sul lato opposto della tubazione. L'attacco che collega questo dispositivo al tubo dell'acqua deve essere in ottone, e in nessun caso in plastica, come sotto il peso dell'acqua, oltre che dalle vibrazioni della pompa, può essere estratto dall'adattatore. Inoltre, per una connessione più affidabile, è necessario utilizzare un tubo di plastica etichettato SDR11, poiché ha una parete più spessa.

Dopo che tutto è stato assemblato, la pompa viene abbassata nel pozzo e utilizzando la chiave per collegare entrambi gli elementi. La chiave di montaggio non è necessaria per la rimozione, può essere tagliata a filo con l'involucro. Il video preparato descrive in maggior dettaglio le altre caratteristiche dell'installazione.

Il cavo di sicurezza è fissato sulla punta. Solleva solo parzialmente il carico della pompa sull'adattatore e dovrebbe essere leggermente stretto. Pertanto, per un lavoro più affidabile e durevole è necessario utilizzare l'involucro metallico, anche se è possibile utilizzarlo su polimero, ma, ancora, dovrebbero essere rivestiti.

video

Per saperne di più sui lavori di installazione, oltre a ricevere consigli pratici da uno specialista, puoi visualizzare il video:

schemi

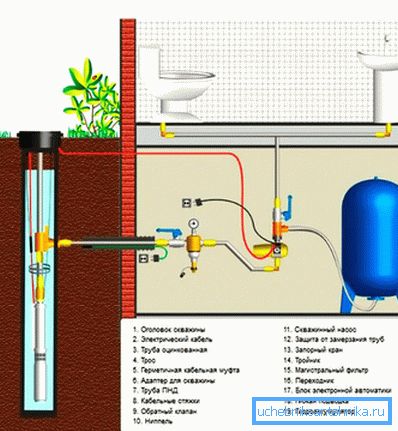

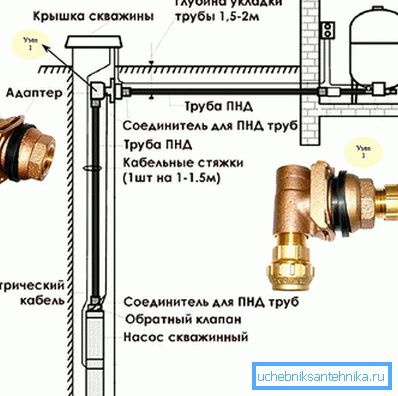

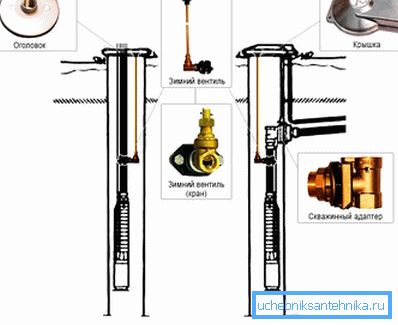

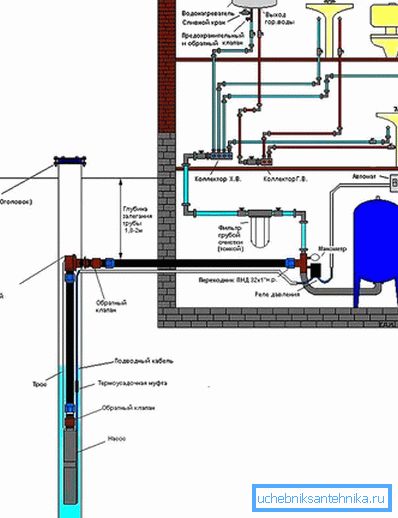

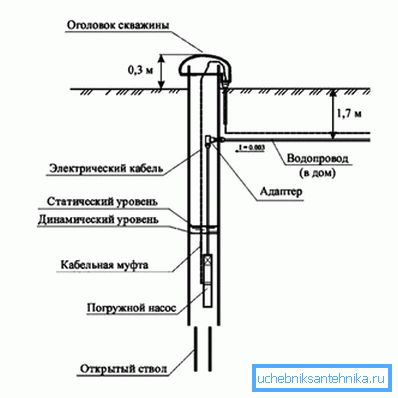

Se devi installare un adattatore downhole, questi schemi ti aiuteranno a capire il principio del suo funzionamento, così come le caratteristiche del suo assemblaggio:
