Anelli di pozzi: caratteristiche, specifiche, installazione

18-03-2018
Approvvigionamento idrico

L'auto-costruzione del pozzo è più facile e più conveniente da produrre usando anelli di cemento armato. Certo, questi anelli sono diversi, e vogliamo dire quali prodotti è meglio scegliere, come abbassare gli anelli nel pozzo e come sistemarli nella colonna.

Per non rimanere bloccati nel pozzo, vengono sospesi con l'aiuto delle canne.

Anelli in cemento armato

appuntamento

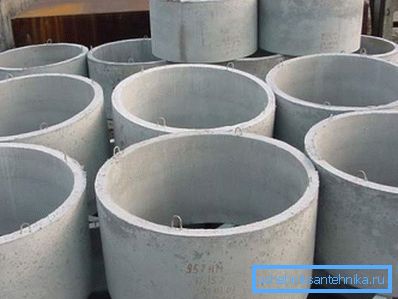

Gli anelli su un pozzo sono intesi per rafforzarsi di un gambo di un tronco.

Anelli di cemento armato per la costruzione di pozzi sono prodotti in cemento armato di tipi pesanti di forma cilindrica con un vuoto all'interno. Per dirla semplicemente, l'anello assomiglia ad una breve sezione di tubo, la cui lunghezza è approssimativamente uguale al diametro.

L'anello del pozzo è inteso per la costruzione di un albero dell'involucro:

  • fogna,
  • drain,
  • vista,
  • o ben idraulico,
  • così come per la costruzione di fosse settiche,
  • vari collezionisti
  • e altri serbatoi sotterranei.

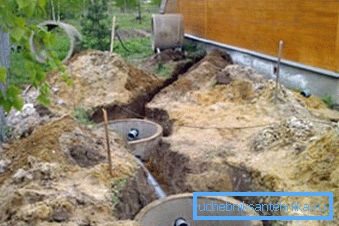

Disposizione di una fossa settica di anelli di cemento armato.

In altre parole, gli anelli RC sono utilizzati per la costruzione di strutture prefabbricate in calcestruzzo, e più spesso si tratta di colonne verticali composte da prodotti in piedi l'uno sopra l'altro, fissati insieme con staffe, malta o il loro stesso peso.

Molto spesso vengono utilizzati prodotti simili per la costruzione delle seguenti strutture:

  • Pozzi per l'estrazione di acqua potabile. Qui abbiamo bisogno dei prodotti più di alta qualità sia nella resistenza e affidabilità, sia nella composizione, perché saranno in contatto con il prodotto alimentare;
  • Pozzi di fogna. Per la costruzione di queste strutture sono ammessi prodotti di qualità inferiore, poiché la profondità di tali serbatoi è ridotta e non vi è alcun contatto con l'acqua potabile;
  • Pozzi di drenaggio per tempeste e ispezioni. Lo stesso che con la fogna;
  • Carri armati settici. Vi sono maggiori requisiti per la resistenza e l'affidabilità delle giunture, poiché vi sono impurità in questo serbatoio, la cui penetrazione è oltre i limiti di costruzione;
  • Fogne tempesta e sistema di drenaggio. Queste strutture sono soggette ad elevate esigenze di impermeabilità e durata.

Fai attenzione! Quindi, possiamo dire che gli anelli in cemento armato sono usati per la costruzione di varie strutture idrauliche e per rafforzare gli alberi verticali dei pozzi.

caratteristiche

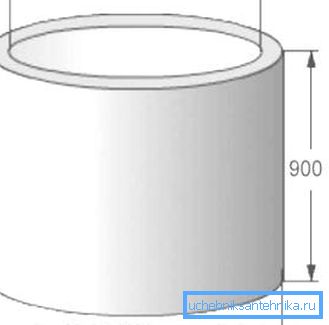

L'altezza dell'anello del pozzo e il suo diametro interno sono tra le principali caratteristiche del prodotto.

I prodotti in calcestruzzo per la costruzione di tronchi hanno una vasta gamma di caratteristiche. I principali includono l'altezza del prodotto, il suo diametro interno, così come la massa, il volume e lo spessore delle pareti.

Le prime due caratteristiche sono indicate sulla marcatura degli anelli. Consiste delle lettere KS e due numeri. "COP" sta per "wall ring", ei numeri indicano il diametro interno (primo nell'ordine) e l'altezza della parte (secondo numero). Ad esempio, un prodotto con marcatura KC 10-9 ha un diametro interno di 10 decimetri e un'altezza di 9 decimetri.

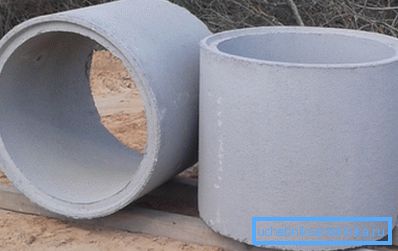

La foto di merci in calcestruzzo KS 10-9 con una serratura per la costruzione di pozzi.

La dimensione dei manufatti in cemento può essere molto diversa: l'altezza varia da 1 a 12 dm, il diametro interno - da 7 a 25 dm. Per la costruzione di pozzi di accumulo di acqua, i prodotti più frequentemente utilizzati sono contrassegnati con COP 10-9, poiché hanno una larghezza ottimale, e 90 cm di altezza risultano in una massa da 550 a 630 kg, che è anche abbastanza accettabile.

Per determinare la massa dei prodotti, puoi usare la tabella.

Lo spessore della parete può variare da 8 a 10 cm, inoltre le estremità dell'anello possono essere piatte o avere una serratura a forma di flangia. Le serrature consentono di realizzare strutture più durature ed evitare lo spostamento orizzontale della colonna durante il sollevamento del terreno.

Lo spessore della parete è uguale alla differenza tra il diametro esterno e quello interno del tubo.

Il volume del prodotto può essere determinato facilmente dalla formula:

V = S * h, dove V è il volume, S è l'area della base del cilindro, h è l'altezza del cilindro.

La formula per calcolare il volume del cilindro.

L'altezza è indicata nella marcatura, ma come determinare l'area della base? elementare:

S =? R2, dove? = 3,14, R =? D, D è il diametro indicato nella marcatura.

Di conseguenza, otteniamo: V = 0,785 * D2 * h, inoltre, D è il primo numero nella marcatura, h è il secondo numero nella marcatura della parte.

Ad esempio, calcoliamo quanti litri sono presenti nell'anello del pozzetto KS 10-9:

V = 0,785 * 1 * 0,9 = 0,7065 cu. m = 700 l.

In alcuni prodotti, l'altezza può essere uguale a 89 cm, rispettivamente, il volume sarà leggermente inferiore.

Varietà di prodotti in calcestruzzo per tipo di connessione.

Lo stesso calcolo può essere utilizzato per calcolare il volume di acqua nella parte ricevente acqua della canna, ma al posto dell'altezza dell'anello, sostituire l'altezza della colonna d'acqua, che può essere facilmente determinata facendo cadere una corda con un carico nel pozzo e misurando la lunghezza della parte bagnata.

Assemblaggio di strutture

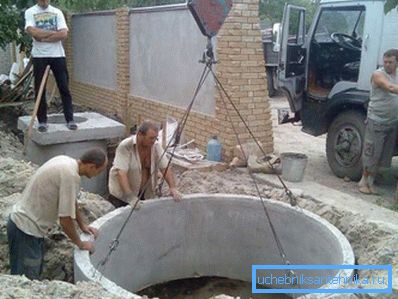

Lavorare da solo con questi beni concreti è molto difficile.

Ora vogliamo dirvi come lavorare con anelli di cemento durante la costruzione del pozzo. Come già accennato, usano per questo scopo una varietà con il contrassegno COP 10-9.

La presenza di una serratura non è necessaria, molti installatori tendono alle estremità piatte, perché la qualità delle serrature spesso non è all'altezza, e per questo i prodotti diventano irregolari, inoltre, il prezzo della parte con pieghe è di circa 500 rubli più alto. Infine, gli scettici sostengono che la forza del sollevamento del terreno non sarà in grado di mantenere alcun blocco o altro fissaggio, in quanto può raggiungere diverse tonnellate per metro quadrato della superficie della struttura.

Se hai intenzione di costruire un pozzo con le tue mani, troverai le istruzioni di montaggio per cemento armato utili:

  1. Una fossa è scavata nel terreno per il primo anello di circa un metro e mezzo di profondità. Il diametro della fossa - 1,3 - 1,5 m;

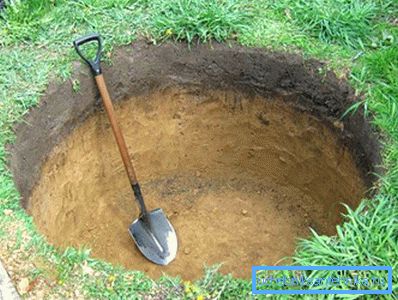

Inizia con lo scavo di una fossa poco profonda.
  1. Un treppiede con un paranco o un argano è posto sopra la fossa, alla fine del cavo di cui ci sono mozziconi con quattro ganci;

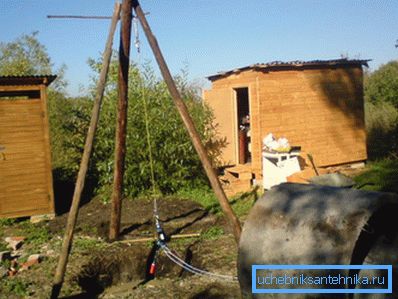

Sopra la fossa mettere un treppiede con un dispositivo di sollevamento e aste.
  1. Prima di abbassare gli anelli nel pozzo, il fondo del pozzo viene livellato e pressato;

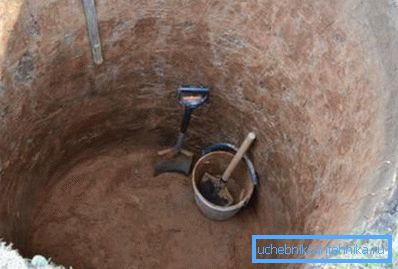

Il fondo del pozzo si allinea.
  1. Merci in calcestruzzo poste su una superficie laterale per mezzo di rottami o altre leve e rotolate su un sito di installazione come una ruota;

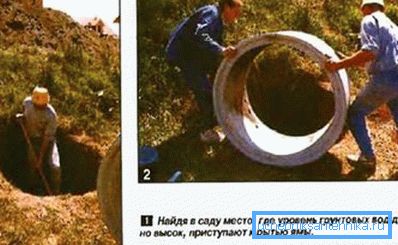

    Trasporto effettuato a rotazione.

  2. L'imboccatura della fossa è ricoperta da uno scudo di legno di tavole resistenti, su cui il prodotto viene arrotolato e posto all'estremità;

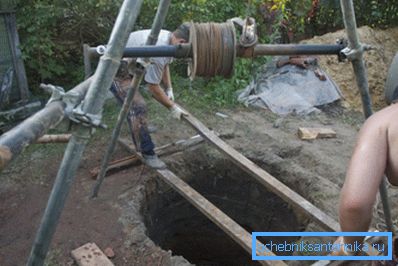

Il pozzo è coperto da uno scudo di legno.
  1. Smussare le staffe di montaggio del gancio, inserite nelle estremità dell'anello, e iniziare a sollevare i prodotti di cemento sopra la fossa;

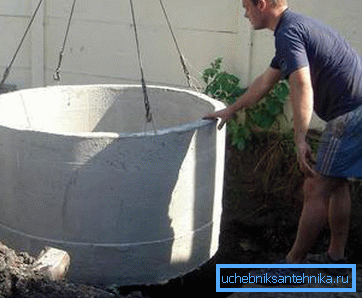

Il prodotto è sollevato sopra la fossa.
  1. Quando l'anello si blocca sul cavo, lo schermo viene rimosso dalla bocca della fossa e il prodotto viene abbassato, mentre allo stesso tempo si regola la sua traiettoria premendo sulla superficie laterale e oscillandola;

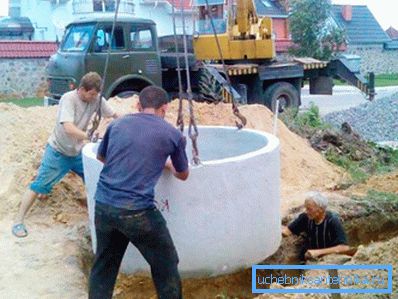

Ondeggiando il carico, ottenere un'installazione accurata.
  1. Quando l'anello è nella posizione di progettazione, le orecchie di montaggio sono piegate verso l'interno e l'estremità è rivestita con una soluzione di sabbia, acqua e cemento. In generale, c'è un sacco di dibattito su come perdere l'anello del pozzo, offriamo l'opzione più semplice ed ecologica;
La fine del cappotto con una soluzione.
  1. Dopo di ciò, il pozzo viene nuovamente coperto con uno scudo, il prodotto successivo viene arrotolato sopra, sollevato sulle aste, lo scudo viene rimosso e messo sulla parte precedente. La precisione dell'installazione è regolata manualmente o utilizzando leve;
Ai primi prodotti in cemento mettiamo il secondo.
  1. Quindi scavare il terreno da sotto la colonna, e quando cade sotto la superficie della terra, il processo viene ripetuto di nuovo;

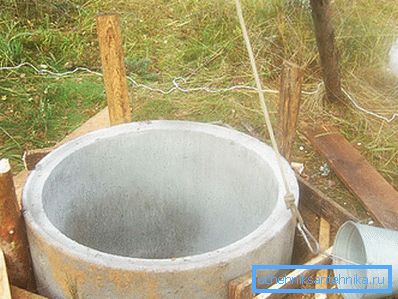

Da sotto la colonna scava il terreno e lo solleva.
  1. Dopo aver assemblato l'intera colonna, i giunti sono rivestiti con malta cementizia miscelata con vetro liquido.

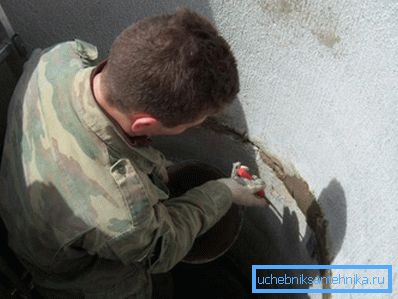

Cuciture protettive con sigillante.

Fai attenzione! Acquisisci prodotti in calcestruzzo solo da produttori affermati con una buona reputazione a lungo termine, poiché la vita del pozzo e le condizioni dell'acqua in essa dipenderanno dalla loro qualità.

conclusione

Anelli in cemento armato: il materiale più comodo e sicuro per l'auto-costruzione del pozzo. Per la loro installazione bastano due o tre persone e un semplice meccanismo di sollevamento, il video in questo articolo ti aiuterà a capire meglio le complessità del lavoro.
