Approvvigionamento idrico da una ben molte opzioni,

L'implementazione di uno qualsiasi degli schemi di approvvigionamento idrico richiede una grande esperienza e professionalità - dalla scelta di un sito di perforazione alla posa di condutture nella casa. Non dimenticare, il sistema elettronico di gestione e controllo interferirà nella questione, il che complica in modo significativo i sistemi e la loro implementazione.

Sarà inoltre necessario prevedere tutti i tipi di meccanismi di protezione in caso di situazioni di emergenza, e qui non c'è esperienza, molto meno da fare.

Richiede un approccio professionale

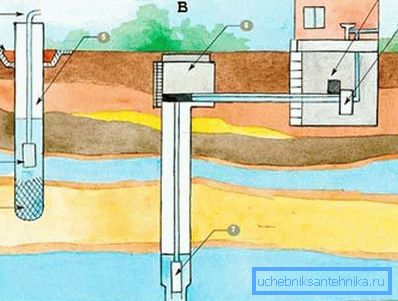

Lo schema generale di approvvigionamento idrico non dipende fortemente dal tipo di pozzo usato - "sulla sabbia" (sinistra - A) o "su calcare" (destra - B) - ed è mostrato nella figura "A":

• 1 - filtro a maglie per il pozzo direttamente nella parte inferiore dell'involucro, questo non esenta dalla necessità di installare un intero sistema di filtri specializzati in casa;
• 2 - pompa sommergibile;
• 3 - bloccaggio dell'argilla con una zona cieca - protegge sia dalle acque di fusione e di pioggia, sia dall'acqua estratta dal pozzo a seguito dei primi, principali e successivi interventi di prevenzione;
• 4 - il cosiddetto pipeline-gander, come caratteristica distintiva dello sbocco superiore del "pozzo alla sabbia";
• 5 - involucro;
• 6 - una camera del cassone, già una caratteristica di un profondo "pozzo su calcare", per l'equalizzazione della pressione;
• 7 - pompa, se il pozzo è un'alta pressione artesiana, allora la pompa può essere trascurata, ma solitamente, solo per la prima volta, si utilizza il pozzo;
• 8 - sistema di controllo automatico con relè di protezione da sovraccarico;
• 9 - idroaccumulatore - una parte indispensabile di qualsiasi sistema di approvvigionamento idrico da un pozzo.

Uscita di ventilazione

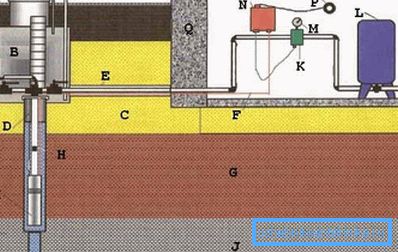

L'immagine "B" mostra uno schema molto simile, ma allo stesso tempo, più perfetto di approvvigionamento idrico di una casa individuale - qui viene utilizzata una presa di ventilazione da un cassone..

Notiamo che questo schema utilizza un drenaggio idrico fondamentalmente importante attraverso un gasdotto esterno alla casa direttamente dal cassone:

• A - ventilazione della camera del cassone;
• B - cassone;
• C - strato di sabbia;
• D - cavo di sicurezza di tutte le apparecchiature abbassate nel pozzo, è impossibile dimenticarsene;
• E - una custodia protettiva del gasdotto principale verso la casa;
• F - cavo elettrico per il controllo della pompa;

• G - strato di argilla;
• H - valvola di ritegno;
• Io-pompa, notiamo che il filtro in questo schema è tirato su, è ammissibile se il pozzo è stato pompato bene inizialmente;
• J è uno strato di calcare;
• K - pressostato è un meccanismo di protezione obbligatorio che può essere collegato al canale di drenaggio dell'acqua all'esterno della casa, in caso di aumento della pressione di emergenza;
• L - serbatoio di membrana, di solito per le condizioni di casa, c'è abbastanza serbatoio per 60-70 litri;
• M - manometro;
• N - pannello di controllo;
• P - normale, normale alimentazione domestica a 220 V e 50 Hz.

Schema elettrico

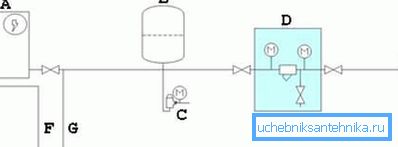

L'alimentazione dei componenti principali del sistema è la seguente:

• A - caldaia o qualsiasi altro dispositivo elettrico per il riscaldamento dell'acqua da un pozzo;
• B - serbatoio dell'acqua di 40-50 litri, anche se la sua capacità è una questione di preferenze di tutti;
• C - relè di protezione contro le cadute di pressione in entrambe le direzioni, quando la pressione scende bruscamente o bruscamente e aumenta significativamente;

• D - filtro - solitamente nel sistema vengono inseriti diversi filtri, spesso di natura specialistica (per ferro, per acqua dura);
• E - parte del circuito direttamente nel pozzo;
• F - uscita dell'acqua riscaldata;
• G - Uscita acqua fredda.

Realizzazioni: un obiettivo, modi per ottenere risultati diversi

Consideriamo diversi schemi per l'implementazione dell'approvvigionamento idrico da un pozzo domestico, che differiscono nell'uso di attrezzature specifiche molto utili. Ti consigliamo di prestare attenzione a queste sfumature.

Protezione contro la perdita di acqua

Tale protezione è uno dei compiti più urgenti per fornire acqua a una casa di campagna..

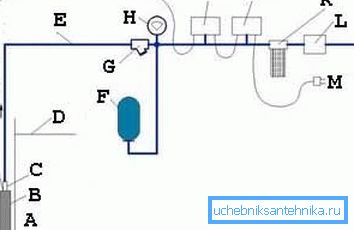

Il modo per implementarlo nel seguente diagramma:

• A - beh, nota, lo schema non dipende dal tipo di ben perfetto - imperfetto, sulla sabbia - sul calcare, da uno strato a flusso libero - da un letto a pressione;
• B - pompa sommergibile;
• C - valvola di non ritorno - nota il filo molto importante che va al relè: fornisce una protezione istantanea in assenza di acqua, anche senza analizzare la pressione e la presenza di acqua nei tubi in alto;
• D - livello del terreno;
• E - pipeline;
• F - idroaccumulatore;

• G - Filtro grossolano, è anche chiamato un serbatoio di fango - un elemento molto estroso del sistema, che spesso deve essere rimosso per la manutenzione;
• H - manometro;
• I - pressostato;
• J - relè a funzionamento a secco - questa è una caratteristica distintiva di questa implementazione;
• K - un altro filtro con cartucce sostituibili;

• L - riduttore di pressione;
• M - alimentazione standard a 220/50;

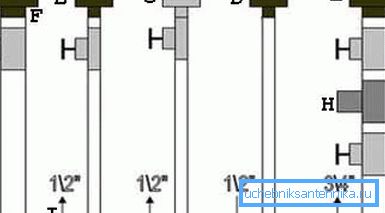

• N - quindi consumatori sotto forma di servizi igienici e lavatrici; Uno dei consumatori più importanti è la caldaia a gas, che può essere collegata come segue:

• A - fornitura di riscaldamento;
• B - approvvigionamento idrico;
• C - fornitura di gas;
• D - canale dell'acqua inverso;
• E - il canale di ritorno del sistema di riscaldamento;
• F - Dado di tipo americano;
• G - valvola a sfera;
• H è un filtro, in genere è sufficiente un dispositivo per la pulizia approssimativa;
• I - le frecce indicano la direzione del mezzo corrente, i numeri - i diametri consigliati delle condotte.

Riscaldamento e impermeabilità

Quando si tratta di lavorare con un pozzo, in nessun caso dovremmo dimenticare le basse temperature e un'alta probabilità di congelamento dell'acqua nei tubi. Da qui la necessità di impermeabilizzazione e isolamento (nella figura "B" entrambi i compiti sono risolti usando un contenitore - E).

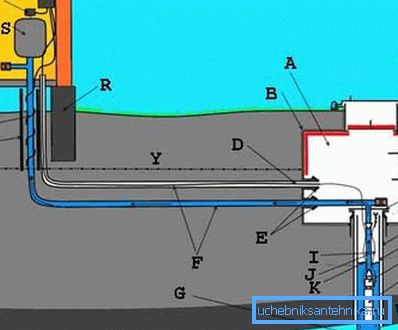

Lo schema che pone il problema del riscaldamento in primo piano può essere:

• A - camera del cassone;
• B - impermeabilizzazione;

Buon consiglio! Quando crei un'impermeabilizzazione ti consigliamo di seguire la regola "d'oro" - dovrebbe consistere di diversi strati. Ad esempio, sullo strato inferiore c'è l'intonaco isolante, quindi uno strato ventilato, quindi il polietilene sulla stecca. Assicurati di coprire il polietilene in un unico pezzo. Se ciò non è possibile, collegare i bordi dei fogli vicini con nastro impermeabile su entrambi i lati.

• C - isolamento, solitamente sotto forma di pannelli di schiuma resistenti all'umidità;
• D - cavo elettrico in un involucro protettivo;
• E-seals, il sistema deve essere estremamente stretto;
• F - gasdotti;
• G - pozzo aperto all'acqua;
• H - tappo di tenuta;
• I - tubo di sollevamento dell'acqua interno;
• J - cavo di sicurezza;
• K - livello dell'acqua in aumento nel pozzo;

• L - corpo del corpo in metallo;
• M - Anche questo caso è fatto di metallo, ma spesso si usa anche la plastica;
• N - valvola di ritegno;
• O - pompa sommergibile;

Buon consiglio! Le pompe sommergibili sono in grado di eseguire il primo pompaggio del pozzo. In futuro, consigliamo di considerare l'opzione di installare una pompa di superficie più potente. Le sue prestazioni sono molto più elevate e la manutenzione è molto più conveniente. Uno svantaggio è il prezzo, che è significativamente più alto di quello delle pompe sommergibili.

• P - isolamento;
• Q - sistema di riscaldamento elettrico - qui viene utilizzata una protezione completa contro il congelamento;
• R - la fondazione dell'edificio;
• S - accumulatore idraulico;
• T - pressostato;
• V - quadro elettronico di controllo;
• U - uscita dell'acqua al dispositivo - consumatori di acqua in casa;

• W - strato di argilla;
• X è calcare;
• Y - livello di congelamento del suolo - questo livello dovrebbe essere determinato nel processo di analisi e selezione del punto di perforazione di un pozzo;
• Z - sottoterra ventilato e un altro vantaggio nel creare questo tipo di fondamenta.

Presta attenzione ai consumatori in casa

Bene, ora che, per il bene di cui si stava dispiegando tutta la confusione, i consumatori di acqua estratta dal pozzo.

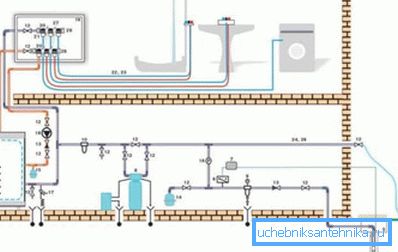

Raccomandiamo questo schema come il principale quando si stabilisce l'approvvigionamento idrico da un pozzo:

• 1, 2, 3, 4, 5 - elementi esterni: pompa, giunto, cavo, assicurazione, testa pozzo;
• 6 - pressostato;
• 7 - pannello di controllo elettronico;
• 8 - addolcitore d'acqua;
• 9 - filtro, si consiglia di prestare attenzione ai dispositivi con controlavaggio;
• 10 - un altro filtro, pulizia accurata con cartucce sostituibili;
• 11 - caldaia;
• 12 - rubinetto dell'acqua;
• 13 - valvola di ritegno;

• 14 - idroaccumulatore, progettato per una pressione di 10 bar con un volume di 50 litri;
• 15 - idroaccumulatore, ma già 25 litri alla stessa pressione;
• 16 - manometro con rubinetto;
• 17 - sistema di sicurezza della caldaia;
• 18 - pompa interna;
• 19 - armadio di distribuzione;
• 20 - collettore;
• 21 - connessione;
• 22 - un tubo, nello schema dato 16 su 2;
• 23 - copertura protettiva corrugata;
• 24 - tubo di rame con un diametro di 22 mm;
• 25 - anche un tubo di rame, ma diametro - 18 mm;
• 26 - isolamento termico;
• 27 - parentesi;
• 28 - cappuccio per il collezionista.

Approfondire in particolare

Quando si organizza l'approvvigionamento idrico, è necessario eseguire tutto il lavoro sul pozzo, che determinerà il successo di tutto in futuro..

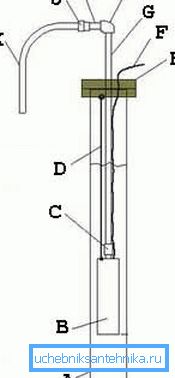

La disposizione dei dispositivi sottoterra sarà semplice:

• A - beh, involucro;
• B - la pompa;
• C - valvola di ritegno;
• D - cavo per assicurazione;
• E - testa;

• F - cavo elettrico al sistema di controllo;
• G - condotta a bassa pressione;
• H è l'angolo di connessione di bassa pressione;
• I - pipeline;
• J - dado - americano;
• K - è andato alla pipeline da metallo-plastica ai consumatori.

La presenza della camera del cassone non è necessaria quando si equipaggia un pozzo, ma la camera è molto desiderabile se l'acqua proviene dal fondo sotto pressione.

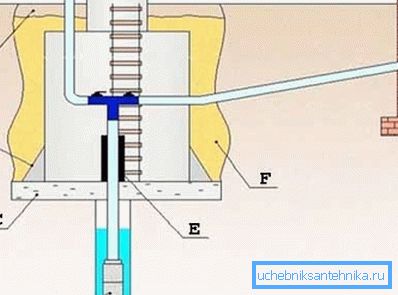

Ti consigliamo di realizzare una camera a cassone con ventilazione e scarico per il drenaggio di emergenza dell'acqua al di fuori del sistema di alimentazione della casa:

• A - riempimento di terra, inoltre, vi consigliamo di costruire un potente castello di argilla per proteggere il disgelo e l'acqua piovana dal cadere, così come le acque allevate dopo aver pompato il pozzo;
• B - cavi per bende;
• C - tampone di cemento;

• D - la pompa;
• E - impermeabilizzazione;
• F - aspersione della camera di cemento, il rapporto raccomandato di sabbia e cemento è di 5 a 1.

risultati

La questione di come rendere l'acqua nel paese da un pozzo ha più di una soluzione, ma spesso solo una di esse soddisferà le vostre specifiche condizioni operative.

Sarà necessario tenere conto di molte sfumature, alcune delle quali dovranno essere tenute presenti nella fase di progettazione della casa nel suo complesso.

• Pertanto, in primo luogo, l'istruzione richiede l'inclusione di un piano dettagliato per fornire acqua alla casa nella fase di progettazione dell'area suburbana.
• E, in secondo luogo, sarà molto difficile far fronte a un team integrato di costruttori esperti per fare tutto il lavoro su una base chiavi in ​​mano.

Tuttavia, questo ti convincerà e un video aggiuntivo in questo articolo, che ti consigliamo di guardare più di una volta.
