Approvvigionamento idrico dal pozzo: schemi e materiali
È difficile montare un sistema di approvvigionamento idrico da un pozzo con le proprie mani? In questo articolo, dobbiamo familiarizzare con i metodi di organizzazione dell'input di acqua fredda in una casa privata, l'attrezzatura utilizzata per questo scopo e i materiali utilizzati.
Pozzi e pozzi
Per iniziare ad eliminare la confusione nella terminologia.
Il pozzo d'acqua è spesso inteso come due cose completamente diverse:
- Pozzo di acqua alta, che consente di utilizzare per uso domestico (e talvolta potabile) necessita di acque sotterranee.
Per chiarire: in un partenariato in giardino o in un insediamento residenziale, l'acqua proveniente da un pozzo usato per bere deve essere filtrata e fatta bollire. Il motivo - servizi igienici all'aperto e pozzi neri, i cui scarichi vanno nel terreno.
- Pozzo d'acqua, in cui lo scarico dall'acqua principale alla casa o un gruppo di edifici.
Considereremo entrambe le opzioni.
Acqua bene
Requisiti normativi
Sono contenuti in SNiP 2.04.02-84, che stabilisce le regole per l'installazione di reti di approvvigionamento idrico esterne.
Seleziona dal testo dei punti salienti del documento.

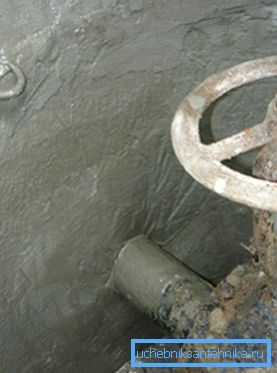

- Valvole di intercettazione in sezioni del sistema di alimentazione idrica principale sono situate nei pozzi. È chiaro che stiamo parlando della posa sotterranea; tuttavia, in conformità con il paragrafo 8.42, è in realtà obbligatorio: i tubi dell'acqua fredda devono essere posti a mezzo metro sotto il livello di congelamento.
- Quando si attraversa la condotta sotto la ferrovia su entrambi i lati della transizione, vengono forniti pozzi con valvole di intercettazione.
- Progettato per valvole e pozzetti sulla rete idrica deve essere costruito con le seguenti distanze minime:
| oggetti | Distanza minima, mm |
| Ben pareti e tubi con un diametro di 400 mm | 300 |
| Lo stesso diametro è di 500-600 mm | 500 |
| Tuttavia, >600 mm | 700 |
| Le pareti di un pozzo e il piano di una flangia al diametro dei tubi? 400 mm | 300 |
| Tuttavia, > 400 mm | 500 |
| Le pareti di un pozzo e il bordo di una campana si sono rivolti a loro al diametro? 300 mm | 400 |
| Tuttavia, > 300 mm | 500 |
| Il fondo e il fondo del tubo di diametro? 400 mm | 250 |
| Lo stesso diametro è di 500-600 mm | 300 |
| Tuttavia, > 600 mm | 350 |
| Ben parete e parte superiore dello stelo della valvola retrattile | 300 |
| Pozzetto a parete e valvola con stelo non ascendente | 500 |
| Fondo e copertura bene | 1500 |

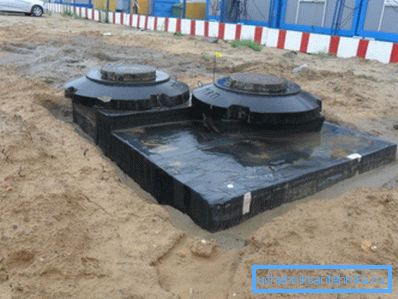

- I pozzetti di ispezione devono avere un diametro di 1 metro, salire sopra il terreno circostante di almeno 0,2 m, essere forniti con una zona cieca impermeabile e un castello di argilla.
- La distanza tra i pozzi di approvvigionamento idrico secondo SNiP 2.04.02-84 durante il trasporto di acqua di cloro non deve essere superiore a 30 metri. Ma per le condutture dell'acqua potabile è indicato indirettamente: il paragrafo 8.10 afferma che la lunghezza della sezione di riparazione quando si colloca su una linea non deve essere superiore a 3 km, quando si colloca su due linee o con la possibilità di commutazione - non più di 5 km.
Tuttavia: i requisiti per l'installazione degli idranti possono anche influenzare la posizione dei pozzi. Devono garantire la fornitura di acqua per estinguere qualsiasi edificio nell'area servita da acqua corrente.
dispositivo
Non ci sono requisiti rigidi per l'installazione di un pozzo, fatta eccezione per la presenza di un fondo drenante e un'altezza di almeno un metro e mezzo.
Il buon senso, tuttavia, suggerisce un paio di altri punti:
- Nell'area del traffico pedonale o automobilistico, la sua copertura deve avere una resistenza sufficiente a sopportare il carico senza distruzione.
- Le pareti del pozzo devono fornire un'adeguata capacità portante. Ovviamente, non si dovrebbero coprire pozzetti in polietilene per l'impianto idraulico con piastre di cemento.

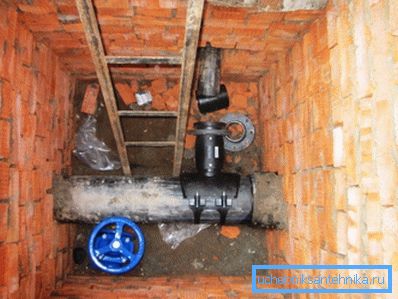

La soluzione più semplice: gli anelli del COP e la stufa con il portello PPL; Tuttavia, quando si installa un pozzo su un sistema di approvvigionamento idrico costruito in precedenza, l'installazione di anelli è piuttosto problematica. In questo caso, le pareti vengono colate con calcestruzzo in cassaforma di legno con rinforzo con maglia o tondino; più raramente, sono disposti in mattoni pieni di rosso su una lastra di cemento attorno al perimetro.

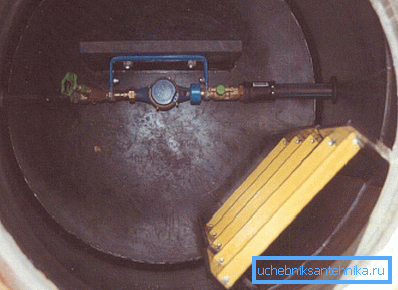

Quale attrezzatura dovrebbe essere nel pozzo?
Il minimo richiesto è:
- Elemento della valvola - valvola a saracinesca, valvola a vite o più sensibilmente, valvola a sfera.
- Sump (filtro grossolano).
- Contatore dell'acqua
Inoltre, sarebbe una buona idea installare:
- Il secondo tocco dopo il contatore. Egli permetterà di rimuoverlo, senza perdere tutto il volume di acqua in un sistema di approvvigionamento idrico.
- Controllare la valvola per la misurazione della pressione. Ti aiuterà a determinare il luogo in cui hai un problema con la croce, con un forte calo di pressione.
Entrare nei muri della casa viene solitamente posato con un tubo di polietilene al di sotto del livello di congelamento. Il suo diametro è determinato dal flusso dell'acqua di picco:
| DU (o diametro interno), mm | Consumo di acqua, l / s |
| 10 | 0,120 |
| 15 | 0360 |
| 20 | 0,720 |
| 25 | 1.440 |
| 32 | 2.400 |
| 40 | 3.600 |
| 50 | 6.000 |
La scelta del polietilene è dovuta alla sua elasticità a basse temperature: anche se l'acqua nel tubo si congela, non verrà danneggiata e dopo lo sbrinamento tornerà alla sua dimensione originale. Inoltre, l'input non deve essere eseguito rigorosamente in linea retta: le piegature sono abbastanza accettabili.

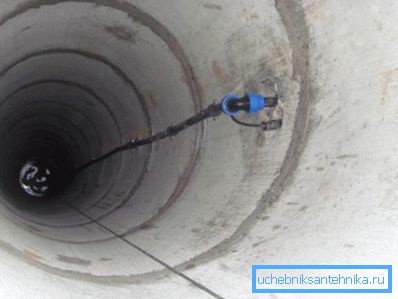

Approvvigionamento idrico dal pozzo della dacia
Il sistema di approvvigionamento idrico dal pozzo della dacia può essere costruito secondo due schemi: con un accumulatore idraulico e una capacità cumulativa.
Il vantaggio del primo schema è che non è necessario installarlo su un serbatoio elevatore (attico, supporto saldato o elevazione naturale) di notevole volume. Ma l'uso della capacità di stoccaggio ti consentirà di fare a meno di una pompa stazionaria: il serbatoio può essere composto una volta alla settimana attraverso un tubo.
Circuito con hydroaccumulator
Include:
- Pompa sommergibile
- Subito dopo viene installata una valvola di ritegno che impedisce all'acqua di fuoriuscire dai tubi dell'acqua dopo che la pompa si è fermata.
- Mettendo acqua in casa.
- L'idroaccumulatore installato nella stanza è un contenitore metallico diviso da una membrana di gomma in scomparti per l'acqua e l'aria. I liquidi sono quasi incomprimibili; il cuscino d'aria consente di creare una pressione in eccesso necessaria per il funzionamento dei dispositivi sanitari. Inoltre, l'accumulatore idraulico contiene una scorta d'acqua, consentendo alla pompa di rimanere inattiva per la maggior parte del tempo.
- Sensore di pressione con un interruttore che accende e spegne la pompa quando vengono raggiunte le soglie di pressione.
- Sensore di marcia a secco che ferma la pompa quando il pozzo è vuoto.

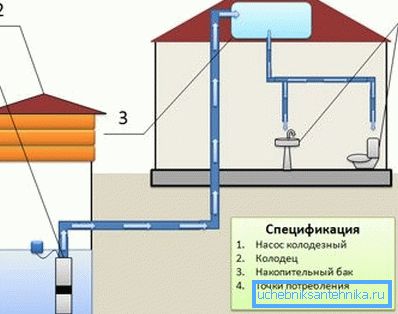

Schema con capacità cumulativa
Come già accennato, in questo caso il dispositivo del sistema di approvvigionamento idrico dal pozzo può essere notevolmente semplificato, utilizzando non una tubazione fissa per riempire il serbatoio, ma un tubo flessibile normale. L'alimentazione idrica interna della casa e le tubazioni per l'irrigazione dell'area sono collegate all'uscita del serbatoio.

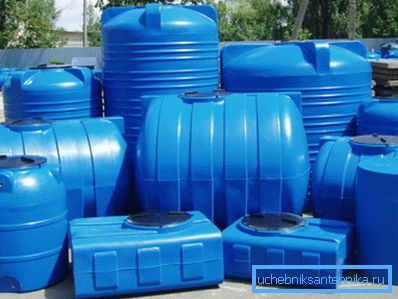

Utile: i serbatoi dell'acqua in polietilene sono venduti già dotati di un tubo di scarico di 15 o 20 mm.
È possibile automatizzare il riempimento del serbatoio nel caso in cui sia dotato di un tubo di riempimento stazionario?
Certo. Basta inserire un tubo di riempimento nel collo e posizionare due sensori di livello con galleggianti all'interno del serbatoio. Se le dimensioni del collo non consentono di fissarle direttamente sulla parete interna, una semplice istruzione aiuterà: fissare i sensori su un tubo di acciaio con una base per treppiede e posizionarlo sul fondo del serbatoio.
A proposito di pompe
Entrambi gli schemi descritti implicano l'uso di una pompa.
Come scegliere questo dispositivo?

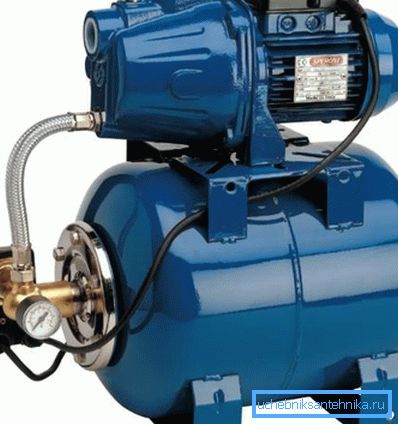

- Invece di un set di una pompa sommergibile e un idroaccumulatore, una stazione di pompaggio progettata per l'installazione in superficie può essere utilizzata a breve distanza dallo specchio d'acqua (non più di 7-8 metri). Il prezzo di questi dispositivi inizia da circa 4 mila rubli. L'unico inconveniente della soluzione è un notevole livello di rumore al lavoro.
- Per acqua pulita (la quantità di impurità non è superiore a 30 g / m3), con una grande profondità del pozzetto, sarà adatta una pompa a vortice con una girante. Vanta alta pressione e prestazioni grazie alla minima distanza tra la girante e la coclea.

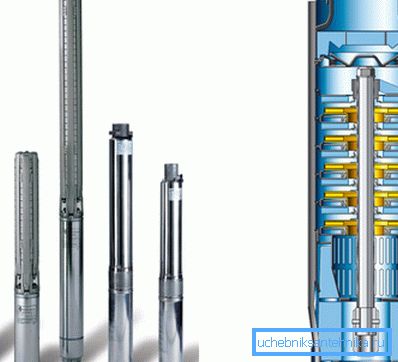

- Se l'acqua contiene molta sabbia e altre sospensioni, è meglio avere una pompa centrifuga multistadio. L'aumento del gioco tra la girante centrifuga e l'involucro viene compensato dall'operazione sequenziale di più stadi composta da girante e diffusore: ciascuno di essi aumenta la prevalenza della testa.
Nota: le pompe a vibrazione (a diaframma), nonostante i loro bassi prezzi, non sono adatte ai nostri scopi. Le membrane in esse richiedono frequenti sostituzioni. Peggio ancora, la vibrazione causa l'inzuppamento accelerato del pozzo con una diminuzione del flusso d'acqua.
conclusione
Speriamo di essere in grado di rispondere alla maggior parte delle domande che si sono accumulate nel lettore. Se qualcosa nel materiale rimane poco chiaro, forse il video in questo articolo aiuterà a risolvere questo problema. Buona fortuna!
