Approvvigionamento idrico domestico e acque reflue:

Che tipo di codici di costruzione o joint venture per la fornitura di acqua domestica e di acque reflue di edifici operano nella Federazione Russa? Dobbiamo condurre una breve revisione dei requisiti di base di questi documenti. Inoltre, nel quadro dell'articolo forniremo alcuni dati di riferimento e descriveremo i metodi più semplici per eseguire calcoli di condotte idriche. Quindi iniziamo.

Elenco di documenti

In realtà, consiste solo di due punti, inoltre, in parte sovrapposti.

1. Il documento principale: SNiP sull'approvvigionamento idrico domestico e sulle acque reflue degli edifici numero 2.04.01-85. La sua attuale edizione è stata approvata dal Ministero delle Costruzioni nel 1996.
2. Il codice di regole SP 30.13330.2012 è una versione aggiornata dello stesso SNiP. Poiché questo documento risale a una data successiva, sarà il soggetto principale della nostra ricerca; tuttavia, non annulla le azioni di SNiP.

È curioso: anche l'approvvigionamento idrico esterno e la rete fognaria degli edifici secondo SNiP 3.05.04-85 sono stati progettati e costruiti fino ad oggi, nonostante esistano nuove serie di regole SP 31.13330.2012 e 32.13330.2012, in parte duplicando i suoi requisiti.

Indagine sulla joint venture 30.13330.2012

ambito di applicazione

Si limita ai sistemi di approvvigionamento idrico e di drenaggio per edifici alti fino a 75 metri, che corrisponde ai piani 20-25.

Il documento non si applica:

• Sui tubi dell'acqua antincendio.
• Sui nodi dell'ascensore.
• Per sistemi specializzati di approvvigionamento idrico (approvvigionamento idrico per procedure mediche, fornitura di acqua deionizzata, ecc.).

Disposizioni generali

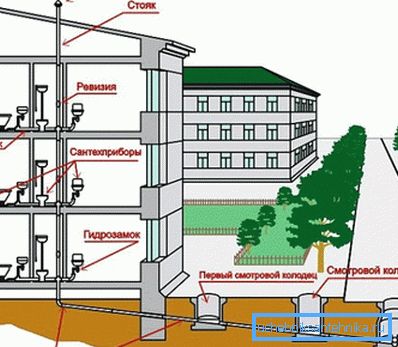

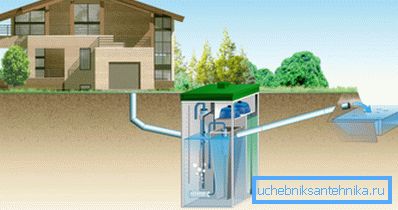

In presenza di un sistema fognario centrale nell'area di costruzione, gli edifici sono costruiti con sistemi interni di fognatura e di approvvigionamento idrico. In sua assenza, gli impianti di depurazione locali sono utilizzati per pulire i liquami, che dovrebbero essere completati con le istituzioni pubbliche e gli edifici residenziali su due piani.

Negli edifici industriali, il sistema di approvvigionamento idrico e il sistema fognario possono essere assenti se l'impresa non dispone di un sistema di approvvigionamento idrico centralizzato e il numero di dipendenti in un turno non supera le 25 persone.

Qualità dell'acqua e temperatura

La qualità dell'acqua potabile deve essere conforme ai requisiti stabiliti in SanPiN 2.1.4.1074. Per esigenze di produzione, è determinato dai requisiti tecnologici.

La temperatura dell'acqua calda nei punti di scarico dovrebbe essere compresa tra 60 e 75 gradi.

Nota dell'autore: in realtà, questo requisito è violato, probabilmente più spesso di ogni altro. Secondo gli attuali programmi di temperatura, a +8 all'esterno, la temperatura dell'acqua nella conduttura di alimentazione della conduttura di riscaldamento dovrebbe essere 46,4 - 53,2 C. Da dove in questo caso si può prendere il minimo 60, l'autore è totalmente incomprensibile.

Negli asili e nei vivai, la temperatura dell'acqua calda non deve essere superiore a +37 C.

L'acqua non potabile può essere fornita ai servizi igienici (orinatoi e cassette di risciacquo). Con requisiti di elaborazione inferiori, il prezzo per metro cubo sarà notevolmente inferiore.

Impianti idraulici

• La fornitura di acqua calda dalla rete di riscaldamento è indesiderabile. Si consiglia di cucinarlo sul posto in scambiatori di calore e scaldabagni.
• L'approvvigionamento idrico del fuoco può essere combinato con il consumo domestico e industriale.
• Il sistema ACS dovrebbe circolare per mantenere la temperatura dell'acqua calda in assenza di un rubinetto. A tale scopo, i montanti degli edifici sopra i 4 piani sono riuniti in gruppi (da 3 a 7 pezzi); i maglioni sono posati in soffitta o negli appartamenti.

La pressione a livello dei punti di ingresso dell'acqua dovrebbe essere la seguente:

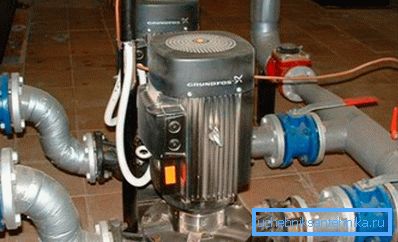

Importante: una pressione di una atmosfera corrisponde a un'altezza della colonna d'acqua di 10 metri. Di conseguenza, qualsiasi edificio sopra i 25 metri per soddisfare questi requisiti deve essere completato con uno scambio intermedio ai piani intermedi. In pratica, lo swap, se presente, è installato nel seminterrato o in un edificio separato.

rete fognaria

Il drenaggio delle acque reflue dovrebbe essere organizzato per tubazioni chiuse a gravità. Le linee di fognatura sono diritte; le svolte vengono eseguite con l'installazione obbligatoria della fashonina corrispondente. Il pregiudizio rimane costante in tutto il sito.

Roba utile

Infine, offriremo al lettore una certa quantità di informazioni non sistematiche relative alla progettazione, costruzione e manutenzione dei tubi dell'acqua.

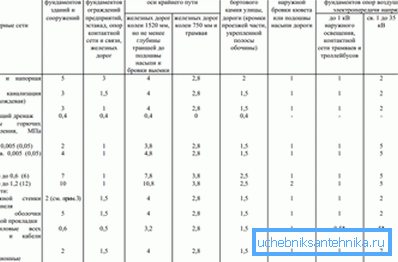

• La distanza tra l'approvvigionamento idrico e la fondazione dell'edificio deve essere di almeno 5 metri.

Tuttavia: secondo SNiP 2.07.01-07, quando si posa un condotto di acciaio o plastica in una custodia protettiva, la distanza dalla rete idrica all'edificio può essere ridotta a un metro e mezzo.

• Se la rete di approvvigionamento idrico passa attraverso gli edifici in transito, rimane nell'area di responsabilità della rete idrica cittadina. L'organizzazione abitativa è obbligata a fornire l'accesso all'autostrada.
• Con le tue mani, la seguente tabella ti aiuterà a calcolare il diametro del sistema di approvvigionamento idrico di una casa o di un appartamento:

• Le istruzioni per il calcolo del consumo di acqua di picco si riducono all'utilizzo di un'altra tabella:

• Se si intende utilizzare più punti contemporaneamente, viene sommato il flusso attraverso di essi. Ad esempio, per una vasca da bagno, un water con un serbatoio e un lavello sarà 0,25 + 0,10 + 0,12 = 0,47 l / s.

conclusione

Speriamo che il materiale di questo articolo sarà in grado di aiutare il lettore ad apprendere le basi della progettazione di tubi per l'acqua e sistemi fognari. Il video in questo articolo offrirà ulteriori informazioni. Buona fortuna!
