Approvvigionamento idrico interno e fognatura degli edifici:

L'approvvigionamento idrico interno e la fognatura degli edifici sono, senza esagerazione, le sue principali "arterie". Ecco perché gli specialisti prestano molta attenzione allo sviluppo di questi nodi: in caso di errore, il livello di comfort sarà significativamente ridotto e il lavoro per correggere le carenze richiederà un serio rinnovamento e significativi investimenti finanziari.

Di seguito vi diremo quali sono i documenti normativi che regolano la progettazione dei sistemi di approvvigionamento idrico e fognario, a cosa dovreste prestare attenzione quando si pianifica e quali sfumature dovrebbero essere prese in considerazione quando si eseguono installazioni indipendenti di condotte.

Problemi generali di progettazione

Quadro normativo

Lo standard principale che regola le questioni relative all'organizzazione di tali comunicazioni sono le norme di costruzione e costruzione per la fornitura idrica interna e la rete fognaria degli edifici (2.04.01-85), nonché la versione aggiornata SP 30.13330.2012, che è stata resa operativa alla fine del 2013.

Inoltre, la progettazione dei sistemi di approvvigionamento idrico e delle acque reflue dovrebbe tenere conto dei seguenti documenti:

• SP 31.13330.2012, che definisce il processo di progettazione dei sistemi idrici esterni.
• SP 61.13330.2012 che regola il calore e l'impermeabilizzazione di varie condotte.
• SP 73.13330.2012, che descrive i requisiti sanitari per edifici e strutture residenziali, ecc.

Un gruppo separato è costituito da norme e norme sanitarie:

• SanPiN 2.1.4.1074-01 - requisiti per la qualità dell'acqua erogata attraverso sistemi centralizzati di approvvigionamento di acqua potabile.
• SanPiN 2.1.2.2645-10 - caratteristiche delle condizioni di vita in edifici privati ​​e condominiali.
• SanPiN 2.1.4.2496-09 - garantire la sicurezza dei sistemi di acqua calda.

Nel preparare la documentazione, è obbligatorio utilizzare tali documenti come GOST per i disegni di lavoro per i sistemi interni di approvvigionamento idrico e fognario (21.601-79), così come altri rilevanti al momento della consegna dei progetti di regolamento.

Caratteristiche del sistema

Secondo l'SNiP per l'approvvigionamento idrico domestico, sia il sistema fognario che il sistema di approvvigionamento idrico devono soddisfare una serie di requisiti.

Di seguito elenchiamo quelli che saranno più importanti nella progettazione indipendente e nella disposizione di queste comunicazioni:

• Se possibile, i sistemi di approvvigionamento idrico e di drenaggio di diversi edifici dovrebbero essere interconnessi.. Questo approccio consentirà un uso più efficiente delle risorse disponibili, che, a sua volta, contribuirà a ridurre il costo delle strutture operative.

Fai attenzione! SNiP consente l'integrazione di reti di edifici, indipendentemente dalla loro affiliazione dipartimentale.

• L'acqua che entra negli impianti idraulici di un edificio residenziale deve essere conforme agli standard sanitari.. Per questo, in alcuni casi è necessario eseguire una serie di misure per il trattamento dell'acqua (pulizia, chiarificazione, ecc.).
• Anche l'acqua utilizzata per scopi tecnici viene addestrata.. Inoltre, il grado della sua purificazione è determinato dalle caratteristiche del processo tecnologico per cui viene utilizzato.
• Per il trasporto di acqua, le tubazioni devono essere realizzate con un materiale che non degradi la qualità del liquido anche in caso di contatto prolungato..

Nel progettare i sistemi idraulici, il consumo dovrebbe essere preso in considerazione. Per diversi tipi di edifici, questi volumi sono diversi e le figure più comuni sono mostrate nella tabella seguente:

Fai attenzione! Queste cifre dovrebbero essere utilizzate per progettare le comunicazioni che si prevede di fare da sole. Con la costruzione centralizzata, a volte è consentito aumentare questi standard, previa verifica e coordinamento con le autorità locali.

Oltre al volume di approvvigionamento idrico, SNIP raccomanda anche di tenere conto della quantità di pressione libera.

Il valore minimo di questo parametro dovrebbe essere:

• All'ingresso dell'edificio con un edificio a un piano - 10 m.
• Per ogni piano successivo è necessario aggiungere 4 m.
• Nel periodo di consumo minimo di acqua, la pressione può essere ridotta a 3 m su ciascun piano sopra il primo.

Fai attenzione! Il valore della testa libera totale non deve superare i 60 m.

Approvvigionamento idrico interno

Oltre a questi requisiti, i documenti normativi regolano anche gli aspetti specifici della disposizione di tutti i circuiti di comunicazione. Di seguito descriviamo i punti principali del progetto e iniziamo con i sistemi di alimentazione dell'acqua calda e fredda.

Il sistema di approvvigionamento idrico può essere sia centralizzato che locale. La scelta del tipo di sistema dovrebbe essere effettuata tenendo conto delle caratteristiche del sito e dell'efficienza economica della fornitura idrica principale.

Pertanto, per un numero significativo di famiglie private, il prezzo di un set completo di attrezzature di pompaggio, nonché il costo di costruzione di pozzi, può essere molto più basso di quello di installare un ramo di una conduttura idrica.

A seconda dello scopo dell'edificio, può essere fornito con i seguenti sistemi di approvvigionamento idrico:

• Bere e bere
• Produzione.
• Lotta antincendio
• Sistema di acqua calda

Fai attenzione! In alcuni casi, l'approvvigionamento idrico è combinato con la produzione o il consumo domestico.

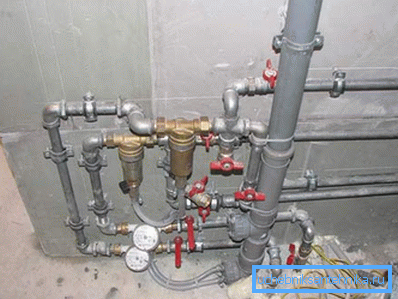

I componenti principali del sistema sono:

• Entrando nell'edificio.
• L'unità di misura del consumo di fluido (a volte è divisa in due nodi, rispettivamente per acqua calda e fredda).
• Distribuzione della rete.
• Riser per l'approvvigionamento idrico ai piani superiori.
• Fornitura di gasdotti
• Valvole di intercettazione e controllo (rubinetti, valvole).
• Inoltre, in alcuni casi, il progetto potrebbe includere l'installazione di serbatoi. Un tipico esempio di tale progetto è un serbatoio a membrana, che viene riempito dall'operazione di una pompa di pozzo o pozzo e garantisce il mantenimento di una pressione stabile nel sistema.

Requisiti separati vengono inoltrati al sistema di fornitura di acqua calda:

• Per mantenere la temperatura fino al momento dell'assunzione di acqua, l'istruzione raccomanda di dotare il sistema di circolazione.
• Non è consentita l'installazione di raccordi di aspirazione dell'acqua sui tubi dell'acqua calda.
• Durante la posa delle tubazioni, devono essere sempre protette dalla dispersione di calore dotando l'isolamento di alta qualità delle aree più problematiche.

Liquami domestici

Come l'impianto idraulico, un sistema di smaltimento dei rifiuti liquidi deve essere progettato secondo determinati standard.

Ad oggi, gli esperti distinguono questi tipi di fogne:

• Sanitario e domestico - il tipo più comunemente usato. Viene utilizzato per la rimozione di acque reflue da lavandini, vasche da bagno, water, cabine doccia, un bidet, ecc.
• Produzione - progettata per lavorare con grandi volumi di rifiuti industriali.
• Combinato - è il risultato della combinazione delle due specie precedenti.
• Drenaggio interno - solitamente utilizzato per rimuovere l'acqua di fusione dai tetti e altri elementi architettonici.

Quando si pianifica un sistema fognario, è necessario calcolare la sua capacità (di solito è coerente con il volume di approvvigionamento idrico). In questo caso, vale la pena prendere in considerazione le normative nella propria regione sul volume di scarico delle acque reflue.

Per la rete fognaria interna, le seguenti regole saranno rilevanti:

• Le acque reflue vengono trasportate per gravità attraverso tubazioni chiuse. Il trasporto di liquidi in vaschette aperte è consentito solo se non hanno un odore sgradevole e non contengono sostanze volatili.
• Si consiglia di posare le tubazioni di drenaggio in linea retta, con pendenza costante. Attaccare il cablaggio alla colonna montante utilizzando una maglia a T obliqua o croci.
• La vita utile delle condotte utilizzate per la sistemazione delle acque reflue dovrebbe essere di 25 anni o più. Oggi è necessario privilegiare prodotti a base di tecnopolimeri (PVC, polipropilene, polietilene).

Raccomandazioni di ingegneria

Reti idriche

Come puoi vedere, dopo aver analizzato la sezione precedente, ci sono un sacco di requisiti per organizzare le comunicazioni interne. Inoltre, ogni nodo deve essere pianificato ed eretto secondo determinati standard.

Pertanto, in questa parte dell'articolo forniremo raccomandazioni specifiche che sarete in grado di utilizzare durante la posa di impianti idraulici e sanitari:

• Per la maggior parte degli edifici residenziali e degli stabilimenti industriali, nel progetto è prevista l'entrata di un singolo gasdotto. Due o più ingressi dovrebbero essere forniti solo per edifici residenziali, progettati per 400 o più appartamenti, bagni e un numero di impianti industriali.
• Tutte le tubazioni sono assemblate da parti con una vita utile minima di 50 anni ad una temperatura di 20 ⁰C e 25 anni a una temperatura di 75 ⁰S.

Fai attenzione! La durata di servizio è calcolata per la pressione fornita dalle caratteristiche di prestazione di un particolare modello di tubo.

• La regolazione della fornitura di acqua al sistema e la sua selezione viene effettuata con l'aiuto di valvole. Il design di queste parti dovrebbe fornire un cambio di pressione fluido e un arresto affidabile del flusso d'acqua nello stato chiuso.

• In luoghi in cui vi è una fornitura separata di acqua calda e fredda, è consigliabile installare i miscelatori nel punto di aspirazione. In alcuni casi, è consentito l'uso di due gru separate, ma questo progetto sarà molto meno conveniente.

Anche nei sistemi di erogazione dell'acqua calda, è obbligatorio installare le valvole di ritegno.

Queste parti sono solitamente installate:

• Prima dei miscelatori di gruppo.
• Prima degli scaldabagni.
• Dopo il dosaggio dell'acqua calda.

Tutte le raccomandazioni di cui sopra sono valide per i sistemi con centralizzato e per sistemi con alimentazione idrica autonoma.

Tuttavia, quando l'acqua viene prelevata da un pozzo o da un pozzo, è necessario installare un'unità di pompaggio:

• L'elemento principale del design è una pompa che solleva l'acqua dalle profondità.
• Il funzionamento di questo dispositivo è regolato da un sistema automatico che accende o spegne la pompa a seconda della pressione nei tubi o nel serbatoio.
• Al fine di risparmiare energia ed equalizzare la pressione sui piani superiori dell'edificio, di solito viene installato un serbatoio di espansione, che funge da serbatoio d'acqua.

In alcuni casi (con funzionamento instabile del sistema di alimentazione idrica centrale), la stazione di pompaggio può essere installata come sistema di backup.

Sistema di drenaggio

In combinazione inseparabile con l'approvvigionamento idrico, è necessario equipaggiare e fognature.

Di norma, i tubi di drenaggio sono posati:

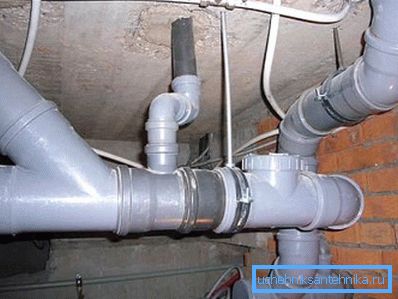

• Nei corridoi, nelle dipendenze, nei laboratori, nelle soffitte e negli scantinati: aperto.
• Nei locali residenziali dietro falsi pannelli, battiscopa, in canali speciali o con l'inserimento in strutture di supporto - è nascosto.

Allo stesso tempo durante l'installazione dovrebbe seguire queste raccomandazioni:

• Quando si nascondono i liquami di tubi in polimero, è necessario tener conto della resistenza meccanica delle parti e non sottoporli a carichi deformanti e distruttivi.
• Le sezioni verticali della condotta (riser) sono collocate in nicchie speciali, esclusi gli impatti meccanici. La parte anteriore della nicchia dovrebbe essere chiusa con un pannello rimovibile che consente l'accesso al montante per ispezione e riparazione.
• I fori nei soffitti attraverso i quali passano i tubi devono essere sigillati con malta cementizia. Per una migliore tenuta, il tubo stesso è avvolto in un materiale impermeabilizzante.

• La parte superiore del riser viene visualizzata sul tetto sotto forma di un canale di ventilazione. L'altezza di sollevamento ottimale del tubo di ventilazione per tetti piani e inclinati non gestiti è di circa 20 cm.
• Durante la posa di condotte interrate è necessario provvedere all'installazione di botole di ispezione. L'area del tratteggio non deve essere più di 0,1 m².
• La distanza tra le revisioni dipende dal tipo di struttura. Negli edifici residenziali, di solito viene installato un audit alla volta da 15 (diametro del tubo fino a 50 mm) a 20 (diametro 150 mm o più) metri.

conclusione

Oltre alle informazioni di cui sopra, lo SNiP sulle reti interne di approvvigionamento idrico e fognatura contiene anche informazioni su vari dettagli della costruzione e le sfumature del funzionamento di questi sistemi. Questo è il motivo per cui prima di iniziare a lavorare raccomandiamo non solo di guardare attentamente il video in questo articolo, ma anche di esaminare a fondo le versioni complete di tutti i documenti normativi sopra menzionati.

Solo con l'osservanza dei requisiti esposti in essi possiamo garantire il funzionamento stabile delle comunicazioni progettate.
