Approvvigionamento idrico suburbano: schemi e materiali

Cosa puoi fare un rifornimento idrico estivo con le tue mani? Quali tubi e valvole dovrei usare? Come garantire un rifornimento costante di acqua all'interno del sito, se la partnership con il giardino è servita secondo un programma?

Proviamo a rispondere a queste domande.

shopping

Iniziamo con la scelta dei materiali.

tubi

Ricordiamo le condizioni in cui il sistema di approvvigionamento idrico sarà gestito al cottage.

• Dovrà trasportare solo acqua estremamente fredda.
• La pressione di esercizio non supererà 2,5-3 kgf / cm2.

Se è così, puoi guardare tubi di polimeri economici. Tra questi, a nostra volta, la nostra scelta sarà un tubo in polietilene a pressione.

Perché proprio lei?

1. Il metro lineare di un tubo in polietilene è notevolmente più basso del polipropilene o del PVC, per non parlare di altri materiali.
2. Questa plastica è flessibile, il che rende possibile la posa di tubi con curve senza accessori.

Non solo: il polietilene mantiene la sua elasticità al freddo. Anche se l'acqua rimane congelata nell'approvvigionamento idrico, il tubo non si rompe, ma si allunga leggermente. Quando scongela, ritorna alle dimensioni originali.

1. Infine, raccordi a compressione per polietilene consentono di rinunciare a qualsiasi strumento complesso assemblando i sistemi di approvvigionamento idrico nella casa estiva con le proprie mani nel senso letterale del termine. Tutto ciò che serve è un mitra (come opzione, una normale sega da giardino e un coltello affilato per spogliare le estremità delle sbavature).

La dimensione dei tubi dipende dal flusso d'acqua previsto:

Nota: i tubi in polietilene sono solitamente contrassegnati con un diametro esterno, che è un gradino più grande del diametro interno. Pertanto, il tubo da 32 mm ha un diametro interno di circa 25 mm.

raccordi

Qui puoi anche dare consigli molto specifici. Le valvole a sfera moderne sono utilizzate come valvole di intercettazione. Sono eccezionalmente tolleranti ai guasti e tengono sempre l'acqua chiusa.

In punti di distribuzione dell'acqua vengono montate gru con gru in ceramica. Anche in questo caso, si differenziano dai tradizionali maschi a vite per durabilità e tolleranza ai guasti: è possibile dimenticare di imballare il premistoppa e sostituire le guarnizioni per sempre.

Nuance: l'installazione di raccordi in ceramica implica la presenza di un filtro grossolano. Sabbia o scorie intrappolate tra piastre di ceramica possono tagliarle.

Oltre al filtro, l'alimentazione dell'acqua del dacha del dispositivo con alimentazione idrica dal pozzo implica la presenza di una valvola di ritegno. Si trova sull'ingresso di aspirazione della pompa di superficie o nell'uscita del sommergibile. La valvola non permetterà all'acqua di riempire il tubo nel pozzo dopo che la pompa è stata spenta.

pompa

Quale dovrebbe essere la pompa per l'approvvigionamento idrico suburbano con l'approvvigionamento idrico da un pozzo o da un bacino naturale? Tutto dipende dalle caratteristiche della fonte d'acqua.

Con una breve distanza dallo specchio d'acqua, la scelta migliore è una stazione di pompaggio di superficie. Viene fornito con il proprio idroaccumulatore, che fornisce acqua ininterrotta quando la pompa si ferma. La profondità massima alla quale una pompa di superficie può sollevare l'acqua è di 7-9 metri.

Per un pozzo profondo con acqua pulita, farà una pompa a vortice (centrifuga, con una girante). Offre prestazioni eccellenti con una buona prevalenza grazie alla distanza minima tra la girante e la coclea (corpo pompa).

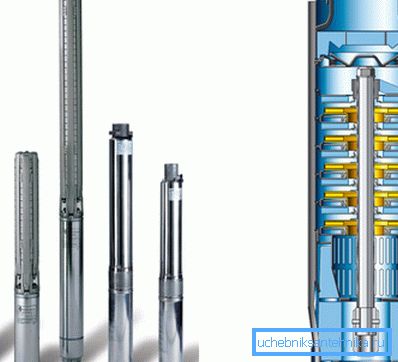

Se l'acqua contiene una grande quantità di sostanze sospese, è preferibile preferire una pompa centrifuga multistadio. L'ampio gioco tra le giranti e l'alloggiamento lo rende insensibile al limo e alla sabbia; diverse giranti su un albero comune con diffusori collegati in serie compensano l'inevitabile caduta di pressione.

Schema schematico

L'approvvigionamento idrico continuo può essere implementato in due modi.

accumulatore idraulico

Se la stazione di pompaggio di superficie è di solito già dotata di un idroaccumulatore, allora il circuito di approvvigionamento idrico suburbano con una pompa sommersa implica la sua installazione separata. Un idroaccumulatore è un serbatoio d'acciaio diviso da una membrana di gomma in due compartimenti: le camere d'aria e d'acqua.

Quando la pompa è in funzione, il serbatoio è pieno d'acqua; allo stesso tempo la camera d'aria crea una pressione eccessiva e consente di utilizzare le gru dopo aver fermato la pompa. Quando si utilizza una pompa sommergibile, è necessario un altro elemento aggiuntivo: un sensore di pressione con un interruttore che si spegne e si accende quando vengono raggiunti i valori di soglia.

Se necessario, è possibile installare diversi accumulatori idraulici in un unico sistema di approvvigionamento idrico. Possono essere montati in qualsiasi punto della rete idrica; i loro volumi utili sono riassunti, rendendo i periodi di inattività della pompa più lunghi.

Capacità di memoria

Il sistema di approvvigionamento idrico nella cooperativa dacia con la fornitura di acqua secondo il programma viene solitamente fornito con una capacità cumulativa. Il suo volume è calcolato in base alla domanda giornaliera di acqua e al programma per la sua presentazione. Ad esempio, con un consumo medio giornaliero di 400 litri e fornitura di acqua due volte a settimana, abbiamo bisogno di una capacità di 1500 litri e con una fornitura giornaliera e un consumo di 200 litri al giorno, quei 200 litri sono sufficienti.

Di norma, i serbatoi di polietilene commestibili vengono utilizzati come serbatoi di stoccaggio, che sono già dotati di un tubo di scarico. È preferibile preferire un serbatoio di plastica scura: in un serbatoio permeabile alla luce del sole, l'acqua fiorirà rapidamente.

Il serbatoio si trova nella soffitta della casa di campagna (ovviamente, se il soffitto può sopportare il suo peso), su un supporto saldato o su un prospetto naturale. Una testa di 3-4 metri, anche se senza margine, ma abbastanza per il funzionamento di dispositivi sanitari di qualsiasi tipo, compresi riscaldatori di flusso e lavatrici. L'alimentazione idrica è collegata al collegamento di scarico dopo la valvola, che consente, se necessario, di scollegare il serbatoio dalla rete idrica.

Come implementare la capacità di riempimento automatico?

1. Facciamo nella sua parete laterale il più vicino possibile al collo un foro con un diametro di 18 millimetri.

Suggerimento: se non c'è un trapano di dimensioni adeguate, il foro nella parete di plastica può essere tagliato con cura con un coltello affilato e stretto.

1. Installare in questa valvola di ingresso del foro per la cassetta del water. La sigillatura è fornita dai cuscinetti in gomma forniti.
2. Colleghiamo la fornitura d'acqua in ingresso alla valvola - direttamente con un tubo in polietilene con un raccordo adattatore per fili da mezzo pollice o un tubo di collegamento flessibile.

Se il container è installato in soffitta, sarebbe una buona idea fornirlo con overflow. A tale scopo, un tubo di fognatura con un diametro di 50 mm viene inserito nel serbatoio attraverso un foro praticato nella parete. Il composto è sigillato con sigillante siliconico.

Utile: in questo caso, la qualità del sigillante non vale la pena di essere salvata. La produzione di famosi produttori (Moment, Ceresite) è buona, prima di tutto perché aderisce in modo affidabile a superfici complesse, alle quali si applica completamente il polietilene liscio.

Roba utile

Infine, un paio di consigli utili:

• Utilizzando lo schema di capacità cumulativa di approvvigionamento idrico nella casa di campagna con le proprie mani perfettamente combinato con la presenza sul sito del pozzo. In generale, in questo caso, è possibile fare a meno di una pompa stazionaria e una tubazione costante dal pozzo: il serbatoio può essere semplicemente riempito attraverso il tubo mentre scorre l'acqua.
• Con l'uso per tutto l'anno del sistema di approvvigionamento idrico, che viene alimentato dal pozzo, il tubo si adatta più in profondità del livello di congelamento del suolo. Il pozzo è coperto e coibentato: l'isolamento termico non gli permetterà di congelare anche al massimo del freddo.

conclusione

Speriamo che queste raccomandazioni aiuteranno il lettore nella progettazione e nella costruzione della fornitura d'acqua per il proprio cottage estivo.

Ulteriori materiali possono essere trovati nel video in questo articolo. Buona fortuna!
