Automazione per il bene: di quali elementi è composta e

Quando si organizza l'approvvigionamento idrico con risorse sotterranee, è estremamente importante scegliere l'automazione giusta per esso.

Il termine "automazione per pozzi" indica un complesso di dispositivi costituito da:

• relè di controllo;
• unità elettrica di potenza;
• vari sistemi di protezione, il cui scopo è quello di prevenire il pericolo di danni al motore e alla pompa stessa.

Controllo automatico della pompa

I più comunemente usati sono due schemi di controllo per l'avvio / arresto di una pompa sommergibile:

• dal volume di acqua nel serbatoio di stoccaggio;
• sul livello di pressione nella rete idrica.

Controllo del lavoro a livello dell'acqua

Questo schema viene utilizzato quando si utilizzano pompe sommergibili per impianti a pressione d'acqua o per riempire un serbatoio speciale, da cui l'acqua viene pompata ai consumatori da una pompa aggiuntiva.

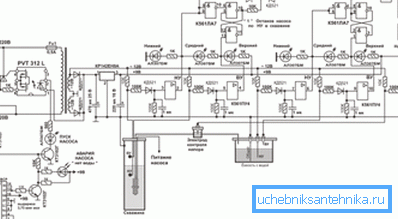

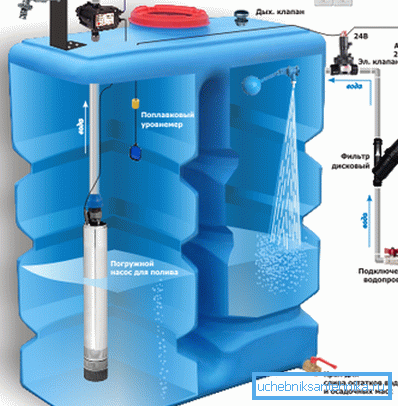

1. All'interno dei serbatoi di stoccaggio sono montati speciali sensori di livello. Con l'aiuto dei relè di comando, controllano la soglia di riempimento inferiore e superiore del serbatoio. A seconda del volume d'acqua, i relè forniscono comandi per avviare o arrestare la pompa. I sensori possono essere galleggianti o elettrodi. I primi sono meno affidabili, perché la loro risorsa lavorativa è piccola.
2. La capacità di stoccaggio dell'acqua deve essere dotata di un troppopieno di emergenza, nel caso in cui trabocchi.

Fai attenzione! Il vantaggio principale di questo schema è la stabilità della pompa. Idraulica mentre costante, perché il consumo nominale è calcolato in base all'altezza della profondità del pozzo, all'altezza della torre dell'acqua e al becco di 1/2 metro. Ogni ciclo è uguale alla spesa dell'intero volume del serbatoio / torre, tiene conto del consumo dell'analisi dell'acqua corrente. Il pericolo di contrazioni del motore è impedito, questo aumenta la sua durata.

Pompa di controllo della pressione

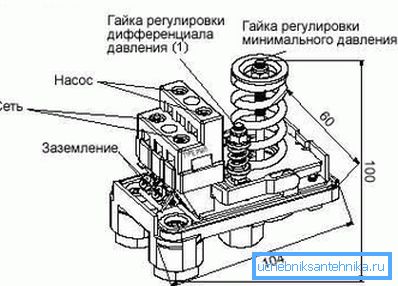

1. Secondo questo schema, la pompa è controllata da un comando a relè, che è montato sulla tubazione. Imposta due valori: la pressione alla quale accendere o spegnere la pompa.
2. Questo approvvigionamento idrico automatico da un pozzo è più spesso utilizzato per pozzi individuali, in contrasto con lo schema precedente, tipico per i sistemi di approvvigionamento idrico collettivo.
3. Di norma, in questo caso vengono utilizzati ricevitori (serbatoi a membrana). Sono necessari per mantenere la sovrapressione necessaria nel sistema, oltre a compensare costi bassi e colpi d'ariete.
4. È molto importante configurare correttamente il relè, in base ai parametri della pompa e al volume del ricevitore. Affinché l'unità di pompaggio non funzioni troppo spesso, è necessario impostare le soglie di pressione superiore e inferiore, in base alla zona media delle caratteristiche della pompa. L'isteresi dei valori deve essere selezionata tra 1,2 bar e 2,5, tenendo conto dei dati sul massimo della pompa che si avvia in un determinato momento.

I pressostati, che vengono utilizzati in tale schema, sono suddivisi in controparti industriali e nazionali.

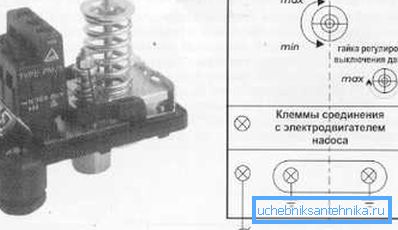

1. I primi sono dotati di potenti gruppi di contatti e possono sopportare correnti fino a 16 ampere. Tuttavia, non dispongono di una scala di regolazione che mostra l'intervallo di pressione per la regolazione.
2. Pertanto, è necessario un manometro per impostare tali relè.
3. Il vantaggio di tali dispositivi per il pozzo è la possibilità di utilizzo nei circuiti elettrici di potenza per il controllo diretto della pompa. Inoltre, i dispositivi industriali hanno elevata affidabilità e precisione.
4. Contro: scarsa precisione di sintonizzazione e bassa vita utile, a causa dell'impatto di forti correnti di spunto. I dispositivi hanno contatti a bassa corrente, devono essere commutati tramite l'avviatore esterno.

L'istruzione richiede il funzionamento della pompa, in combinazione con un tipo di relè industriale, per utilizzare gli armadi di controllo con strumenti di protezione aggiuntivi o senza di essi.

Montando un relè domestico, è sufficiente collegare direttamente la pompa, con l'aiuto dei suoi gruppi di contatti, alla rete. Il design semplice e il prezzo basso del dispositivo lo rendono popolare tra gli acquirenti.

Fai attenzione! Tuttavia, questo risparmio è compensato da spese aggiuntive associate alla sostituzione del relè, che non differiscono in termini di durabilità. Inoltre, anche se si mette un nuovo dispositivo con le proprie mani, difficilmente sarà possibile ripristinare le impostazioni necessarie e testare l'operazione.

Dispositivi di protezione della pompa

Le cause principali dei guasti della pompa del pozzo sono:

• il loro funzionamento a tensione ridotta / aumentata nella rete elettrica;
• sovraccarico del motore;
• il loro lavoro al minimo, in altre parole - senza acqua.

Tecniche di sicurezza

1. Il modo migliore per rendere la qualità della potenza della pompa è utilizzare gli stabilizzatori di tensione CA.. Spesso, il wellbore automatico include un relè di controllo della tensione. Spegne la pompa quando la tensione scende e regola l'asimmetria e la sequenza di fase sui motori trifase.

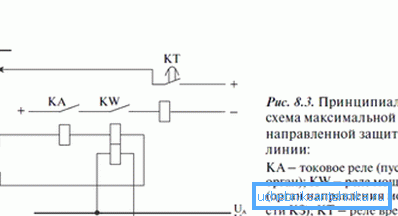

1. I motori elettrici sono protetti dai sovraccarichi da relè termici (correnti). Spengono l'unità quando viene raggiunta la corrente impostata. È importante che la variazione delle impostazioni di tale relè coincida con il valore nominale della corrente della pompa.
2. Dalle pompe a vuoto sono protetti da due metodi. Direttamente - dal volume d'acqua nel serbatoio / torre, utilizzando sensori di elettrodi o galleggianti. Indirettamente - dalla grandezza della corrente o dalla variazione delle fasi e della tensione della corrente del motore elettrico, per mezzo di un relè.

La protezione indiretta meno è la sua natura secondaria. Il relè di controllo reagisce solo quando i cuscinetti e l'unità di flusso sono già rimasti senza acqua, che li raffredda e li lubrifica.

Quando la capacità della pompa è superiore alla portata del pozzo, ciò accade più volte al giorno. Questo riduce la durata della pompa sommergibile. Pertanto, è desiderabile mettere un dispositivo a elettrodo per controllare il volume. Permette di spegnere la pompa prima che si verifichi un incidente.

Tipi di dispositivi di protezione

Diversi tipi e combinazioni di dispositivi possono essere utilizzati per proteggere e controllare la pompa.

Sono divisi in 3 categorie:

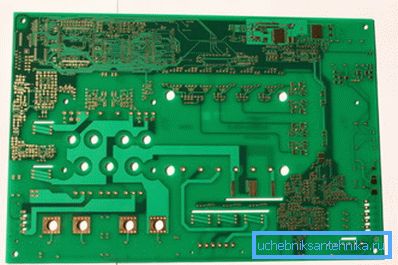

• dispositivi di protezione, che sono basati su circuiti stampati QA-50B o QA-60C;

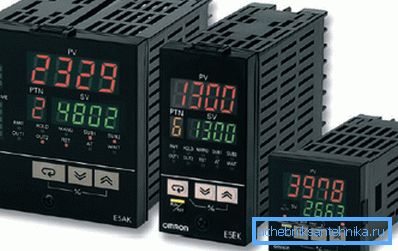

• unità di controllo a relè;
• dispositivi basati su microprocessore.

I dispositivi basati su PCB sono dispositivi strutturalmente e funzionalmente completi.

1. Richiedono il collegamento di apparecchiature esterne: la pompa stessa, spesso tramite un dispositivo di avviamento (magnetico), un pressostato, sensori di livello, ecc.
2. Hanno una vasta gamma di opzioni e parametri regolabili: protezione corrente (termica), compensazione delle cadute di tensione, controllo del minimo e carichi del motore, ecc.
3. Si noti che a causa della completezza del dispositivo, non è possibile modificare la logica del suo funzionamento.
4. Inoltre, i modelli spesso non hanno la possibilità di modificare i valori di risposta in alcuni parametri. Se la tavola fallisce, allora devi cambiare tutto. Al costo, è quasi come comprare un nuovo dispositivo.

Gli automatismi dei relè sul pozzo sono molto diversi. Questo può essere il più semplice dispositivo e cabinet in cui si trovano i dispositivi che regolano il funzionamento di più pompe.

I vantaggi di questo tipo di dispositivi:

• affidabilità relativa e semplicità del design;
• aggiornamenti rapidi e facili per uso non standard;
• se qualche elemento del dispositivo si rompe, solo quello cambia.

I dispositivi che regolano il funzionamento e la protezione delle pompe, basati su controllori a microprocessore, sono i più moderni e complessi.

Offrono l'opportunità di controllare i seguenti parametri del funzionamento dell'unità:

• la quantità di resistenza al suo isolamento;
• temperatura del motore;
• sequenza di alternanza e asimmetria di fase;
• compensare la bassa / alta tensione;
• proteggere il motore da sovraccarichi e giri al minimo;
• fornire un'opportunità per tenere conto del tempo del dispositivo e della quantità di energia consumata in questo caso

conclusione

Al momento, è difficile immaginare il funzionamento dei pozzi sia individuali che collettivi senza utilizzare l'automazione funzionale e protettiva. Permette di aumentare l'efficienza dell'approvvigionamento idrico e aumentare la durata delle apparecchiature utilizzate in questo processo. Guarda il video pubblicato in questo articolo. Contiene molte informazioni utili.
