Automazione per pompe da pozzo: le basi della regolazione

La pompa del pozzo scelta correttamente con l'automazione è il "cuore" dell'intero sistema di approvvigionamento idrico. Allo stesso tempo, il funzionamento di un'unità automatica non è meno importante del funzionamento della parte di sollevamento dell'acqua stessa.

Nel nostro articolo descriviamo i principi di base con cui il lavoro di tali apparecchiature è regolato, e diamo alcuni suggerimenti che saranno utili ai maestri nella progettazione indipendente e nell'assemblaggio di sistemi.

Nozioni di base di controllo automatico

Una pompa installata nel pozzo stesso è in grado di eseguire efficientemente solo una funzione, vale a dire di sollevare l'acqua ad un'altezza predeterminata. Tuttavia, è sempre necessario lavorare in questa modalità a meno che non si pompi un pozzo.

In tutte le altre occasioni, è importante controllare il flusso dell'acqua.

• Naturalmente, la regolazione manuale del funzionamento del sistema di pompaggio non funzionerà, poiché la pompa si trova sottoterra ad una profondità considerevole.. Per questo motivo, il controllo viene eseguito in base al principio del feedback: l'automazione per una pompa del pozzo percepisce determinati parametri e, di conseguenza, regola il funzionamento della pompa.
• Un esempio di tale regolazione può essere la pompa di avviamento del motore quando la pressione nel sistema. Non appena il flusso d'acqua porta ad una diminuzione della pressione, le informazioni vengono inviate alla centralina e il pompaggio viene avviato.

Fai attenzione! Per farlo accadere meno spesso, e non dopo ogni accensione della gru, nel sistema è installato un ricevitore speciale. Grazie alle sue caratteristiche di progettazione, garantisce un avvio regolare, che consente di risparmiare notevolmente la risorsa della parte pompa.

• Gli accumulatori funzionano esattamente allo stesso modo.: Non appena il serbatoio viene riempito fino a un certo livello, la pompa viene spenta e l'alimentazione dell'acqua viene interrotta.
• Un importante compito dell'automazione della pompa è la protezione del dispositivo.: se necessario (lavoro senza contaminazione di acqua, sabbia o limo) si spegne, impedendo che si rompa. Dato che il prezzo per i modelli di alta qualità è piuttosto grande, questa funzione può essere molto utile.

Di seguito vedremo gli esempi di regolazione qui menzionati in maggior dettaglio.

Tipi di automazione

Regolazione della pressione

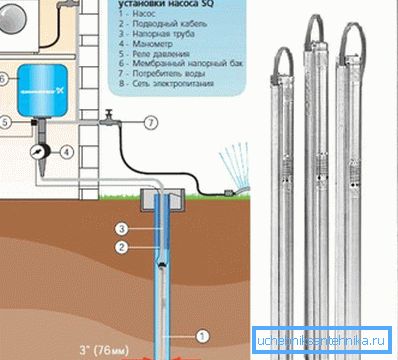

Per i singoli pozzetti, è preferibile installare una serie di apparecchiature che si adattano al livello di pressione nel sistema. A tale scopo, nel circuito di alimentazione dell'acqua è integrato un ricevitore a membrana, che è in grado di compensare gli shock idraulici e mantenere una pressione eccessiva nei tubi.

La regolazione viene eseguita in questo modo:

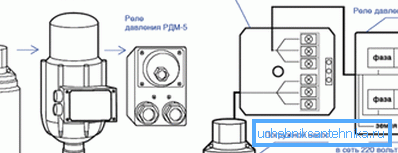

• Il pressostato (montato separatamente o come parte di una stazione di pompaggio automatica) è regolato su due indicatori: il livello al quale viene attivata l'alimentazione idrica e il livello al quale la pompa viene spenta.

• Per evitare l'accensione troppo frequente, i limiti regolabili vengono scelti in base alle prestazioni della pompa e alle caratteristiche del ricevitore.

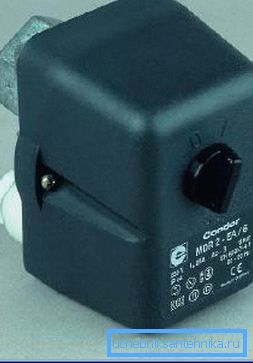

• Per le massime prestazioni, devono essere utilizzati relè industriali (XMP da Telemecanique, MDR da Condor e simili). Resistono a una quantità significativa di corrente (15-16 A) e sono dotati di contatti affidabili. Il meno di relè professionali è l'assenza di laurea: un manometro viene utilizzato per la regolazione, che influisce negativamente sulla precisione.

• Gli elettrodomestici sono più facili da usare, ma meno affidabili. Se non possiedi le competenze appropriate, è meglio non provare a personalizzare te stesso, ma lascia questo compito ai professionisti.

Suggerimento: Quando si usano i relè domestici, gli esperti consigliano di utilizzare una protezione automatica aggiuntiva installata in un quadro elettrico separato,

Regolamento a seconda del livello

Il controllo del livello di riempimento del serbatoio è necessario se l'approvvigionamento idrico è organizzato utilizzando un serbatoio nella torre dell'acqua o un accumulatore idraulico nella soffitta.

Allo stesso tempo, l'aggiustamento è fornito grazie al funzionamento di un sistema abbastanza semplice:

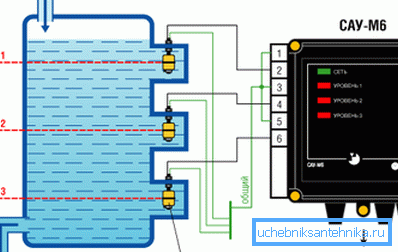

• All'interno del serbatoio di riserva con acqua sono installati diversi elettrodi, i cosiddetti sensori di riempimento.
• Quando il livello dell'acqua cambia, gli elettrodi si chiudono o si aprono di conseguenza.
• Non appena l'acqua raggiunge il limite superiore, il relè di controllo spegne la pompa e l'alimentazione idrica si arresta.
• Al raggiungimento del segno inferiore, la pompa viene attivata, ripristinando l'alimentazione idrica al serbatoio.

Invece di elettrodi, tali sistemi sono talvolta dotati di cosiddetti interruttori a galleggiante. Tuttavia, questi dispositivi sono meno affidabili e hanno una piccola riserva di lavoro.

Fai attenzione! In ogni caso, l'istruzione consiglia di installare un sistema di scarico di emergenza sul serbatoio, oppure installare un'unità di allarme separata in caso di trabocco.

I sistemi di regolazione "legati" al livello dell'acqua nel serbatoio sono più spesso utilizzati per l'approvvigionamento idrico di massa. Le pompe per pozzi con sistema automatico del tipo di livello durano molto più a lungo, poiché la loro modalità di funzionamento è più stabile. Anche il risparmio di risorse contribuisce alla mancanza di lanci a breve termine.

Meccanismi di protezione

Un'altra funzione importante dei sistemi di regolazione è proteggere il meccanismo stesso. Una pompa automatica per pozzi è solitamente equipaggiata con diversi dispositivi di sicurezza, che gli consentono di rimanere in condizioni di lavoro anche sotto carichi pesanti.

I motivi principali della rottura del dispositivo sono:

• Aumento o diminuzione della tensione nella rete.
• Il funzionamento di un motore elettrico sotto carico estremo per lungo tempo.
• "Corsa a secco", vale a dire funzionamento della parte della pompa senza acqua.

Ognuno di questi motivi deve essere eliminato:

• Per stabilizzare l'alimentazione, i relè sono utilizzati per controllare la tensione. A picchi attuali, un tale dispositivo semplicemente spegne la pompa. I modelli moderni sono inoltre dotati di un relè temporizzato che impedisce l'accensione frequente del dispositivo durante una serie di picchi di tensione.

Fai attenzione! Nei sistemi di approvvigionamento idrico industriale possono essere utilizzati stabilizzatori di corrente, ma il loro utilizzo è piuttosto costoso.

• In modo che il motore non si surriscaldi sotto carichi pesanti, viene utilizzato il cosiddetto relè di corrente termica. In questo caso, l'impostazione di questa parte viene eseguita in modo che i suoi parametri corrispondano alle caratteristiche nominali della pompa.

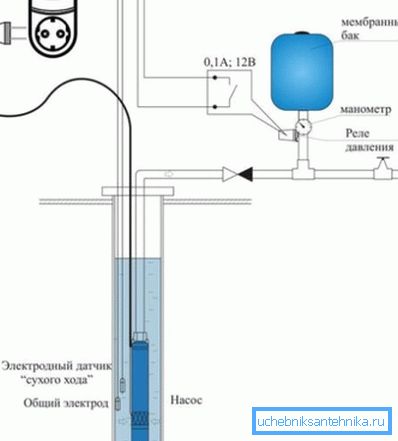

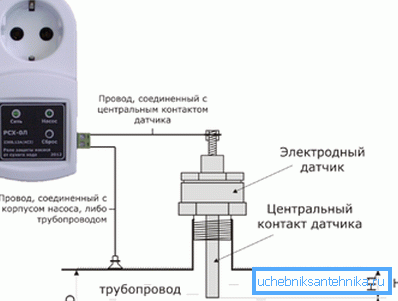

• La protezione contro la marcia a secco viene sempre più integrata nella pompa stessa. Tale regolazione viene definita "indiretta": la pompa si spegne quando la parte del flusso inizia a girare al minimo. Tuttavia, questo aumenta il livello di usura di tutte le parti.
• Più affidabile è la regolazione del funzionamento del dispositivo in base al livello dell'acqua nel pozzo: come nel caso del serbatoio, è possibile utilizzare sia sensori che galleggianti.

Tutti questi meccanismi possono essere assemblati sia sulla meringa dei circuiti stampati sia sulla base dei microprocessori. I processori di autoregolazione sono più affidabili, ma sono molto più costosi e devono essere configurati dai professionisti.

conclusione

L'automazione di pozzi dotati di una pompa elettrica sommergibile consente di ottimizzare in modo significativo tutti i processi di lavoro. Allo stesso tempo, non solo ridurremo i costi energetici, ma ridurremo anche l'usura del dispositivo di sollevamento dell'acqua stesso. Ulteriori informazioni su questo argomento contiene un video in questo articolo.
