Per capire cosa sia, ad esempio, il collo del pozzo k06, dobbiamo capire in che cosa consiste l'intera struttura, e solo allora possiamo isolarne la parte superiore. Sebbene tali dispositivi possano essere fatti di mattoni e persino di plastica, prestiamo comunque attenzione ai prodotti in calcestruzzo: sono più comuni e, inoltre, più convenienti e semplici durante l'installazione.

Questo è ciò che andrà avanti la conversazione, e inoltre, come supplemento, ti mostreremo un video tematico in questo articolo.

Maggiori informazioni sui pozzi

Nota. Nel nostro caso, ci concentreremo sui tombini, che sono progettati per l'assunzione di acqua (non di acqua), fognature, alimentazione e comunicazioni, nonché per i gasdotti.

Cos'è un collo

• Secondo GOST 8020-90, i colli dei pozzi sono fatti di cemento pesante (rinforzato), con un grado non inferiore a B22.5 (M300), la permeabilità di cui è W2 e resistenza al gelo F. Inoltre, per il montaggio del telaio metallico, possono essere utilizzati raccordi di tipo AI, A- III o Bp-I. Tuttavia, secondo lo stesso GOST, altri elementi concreti devono essere realizzati con materiali simili.

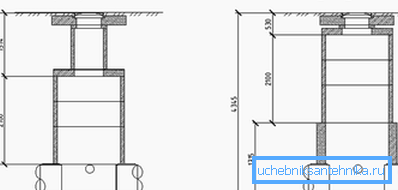

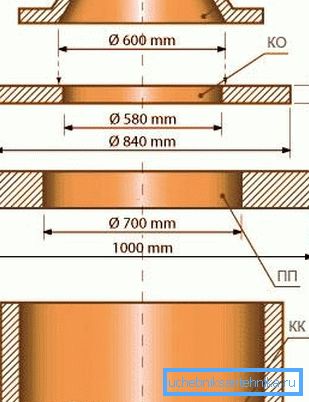

• In alcuni casi, i pozzetti vengono installati senza un collo, quindi gli anelli dell'albero (QC) salgono in superficie, dove sono installati sulla piastra del pavimento (PP), l'anello di rivestimento, che, in effetti, sarà il collo (KO) e il portello metallico (cemento) (LC) ). In questi casi, tutti i requisiti di GOST 8020-90 dovrebbero essere soddisfatti, poiché a volte le utility, volendo risparmiare denaro sui materiali, costringono il costruttore a fabbricare anelli di cemento o malta di cemento con le proprie mani, a causa della quale soffre la struttura nel suo insieme.

• Il fatto è che i KO di fabbrica riducono il carico sulla struttura di circa 10 volte, quando il trasporto del motore passa su di esso, distribuendo uniformemente la massa totale su tutti i punti. Ma in situazioni in cui l'anello di rivestimento è fatto da sé, non ha la forza necessaria e inizia a collassare sotto l'influenza di umidità e carichi meccanici. Di conseguenza, in assenza di una distribuzione uniforme, la soletta soffre, quindi il collo o l'anello di rivestimento in calcestruzzo e i veicoli in transito possono semplicemente cadere nella miniera.
• Inoltre, il collo può essere fatto di mattoni (quindi il suo prezzo sarà inferiore), ma in tali casi è meglio non farlo su strade trafficate e piattaforme di carico e scarico, cioè in quei luoghi in cui vi è la possibilità di un grande carico meccanico. Di norma, tali costruzioni sono collocate in luoghi in cui il movimento dei veicoli è ridotto, o non c'è affatto. Tuttavia, la soletta, l'anello di rivestimento e il boccaporto devono essere conformi a Gosstandart, altrimenti la disposizione sarà a rischio di distruzione.

Tabella di alcuni dei tipi di anelli concreti

Come fare bene una fogna

Quindi, come capisci, la parte del pozzo, chiamata gola, è la stessa attraverso l'anello di cemento, solo di un diametro più piccolo degli anelli di produzione della miniera. Solo più spesso hanno una piccola altezza e possono servire come lo stesso anello di rivestimento e sopra di essi non è più necessario installare le solette, ma installare immediatamente il portello. Una lastra con un foro laterale o centrale è installata, di regola, sopra un albero.

Se parliamo della sequenza di lavoro, l'intero processo inizia con lo scavo della miniera, dove il pozzo sarà sistemato. In questi casi, il tronco non è quasi mai molto profondo, in media può essere compreso tra uno e mezzo e tre metri, anche se negli ambienti urbani i dispositivi di stoccaggio e filtrazione possono essere molto più profondi.

Per installare QC, è necessario un cuscino, che di solito è fatto di sabbia o macerie, ma se si suppone che il dispositivo sia equipaggiato come dispositivo di osservazione, è necessario calcolarne il fondo o collocare una lastra RC lì.

Dopodiché, KK viene calato nella miniera, ma dovrebbero essere piantati su una malta di cemento e sabbia per escludere la penetrazione delle falde acquifere o, in ogni caso, renderli minimi. Dopodiché, di nuovo, una lastra di cemento viene posta sulla malta cementizia, che dovrebbe corrispondere alle dimensioni del QC principale. E ora, a seconda delle necessità, sceglierai l'altezza del collo o del KO.

Anche se, tenendo conto della situazione che ciò avviene sul tuo sito e il movimento di veicoli, e quindi carichi, non è previsto, i KO possono essere fatti di qualsiasi altezza dalla muratura - questo non può essere considerato una violazione delle precauzioni di sicurezza.

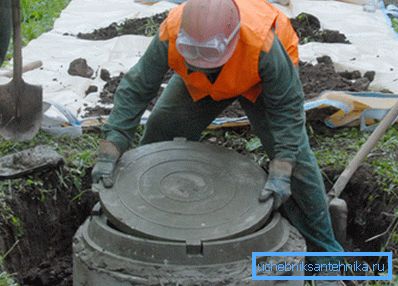

Dopodiché, dovrai solo installare un boccaporto, che puoi anche fabbricare da legno o cemento, anche se è molto meglio prendere un prodotto metallico di fabbrica.

Inoltre, quando si pianifica il sistema fognario, non bisogna dimenticare che il pozzo più vicino dovrebbe essere a non più di 12 metri dalla casa, ma non più vicino di 3 metri, in modo da non avere un effetto distruttivo sulla fondazione dell'edificio. Quando si inseriscono i tubi negli anelli dell'ingresso (la distanza tra le pareti del tubo e QC) deve essere sigillato con malta cementizia o adesivo per piastrelle per la sigillatura.

Nota. Tutti i pozzi delle acque reflue possono essere suddivisi in categorie e si tratta di filtrazione, ispezione, differenziale, rotazione e accumulo, in cui ciascuno non ha alcuna importanza. Tuttavia, il sistema può essere pulito da ciascuno di essi, poiché in effetti ognuno di essi è una sorta di serbatoio settico e vi è un tubo differenziale.

conclusione

Come capisci, le istruzioni per la fabbricazione (installazione) di tali dispositivi non costituiscono nulla di troppo complicato. Ma qui va tenuto presente che anche l'installazione del collo, per non parlare degli anelli principali, è estremamente difficile in senso fisico, e ciò richiede una gru o un equipaggio di lavoratori. Praticamente tutto il QA di fabbrica e la maggior parte dei KO sono dotati di orecchie di montaggio per l'aggancio delle linee.
