Ben stazione di pompaggio: dispositivo, varietà,
Per la manutenzione del pozzo vengono utilizzate varie attrezzature di pompaggio: si tratta anche di attrezzature di superficie con accumulatori o serbatoi di stoccaggio, dispositivi sommergibili e pompe meccaniche.
Vogliamo parlare delle stazioni di pompaggio per pozzi, che appartengono ai sistemi di approvvigionamento idrico superficiale.

Stazione di pompaggio
dispositivo

In generale, una tipica stazione di pompaggio è un sistema costituito dai seguenti elementi di base:
- Accumulatore. Questo è un serbatoio in cui l'acqua viene pompata ad una certa pressione, consentendo al sistema di soddisfare le esigenze del sistema di approvvigionamento idrico. Questo dispositivo consente di evitare l'avvio costante del motore della pompa e di assicurare pressione e pressione stabili nel sistema;
- Pump. In questa capacità, gli aggregati autoadescanti o vorticosi centrifughi sono più spesso utilizzati. Il sistema di consegna può essere dotato di un eiettore remoto o interno, che aumenta la possibilità di aspirazione dovuta all'effetto Bernoulli, riducendo al contempo le prestazioni generali del sistema;

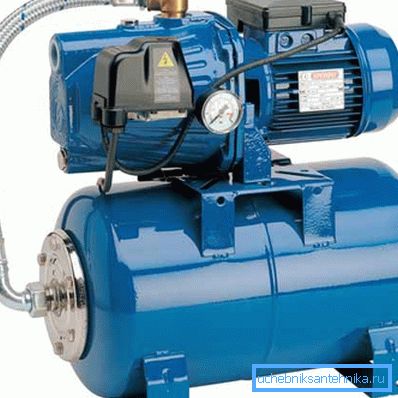

- Pressostato Qui vediamo un elemento del sistema di controllo automatico, che è configurato in modo che quando la pressione sale sopra un valore predeterminato, il relè spenga l'alimentazione al motore della pompa, e quando la pressione scende al di sotto di un valore predeterminato, il motore si riaccende;
- Controllare la valvola Questo elemento del sistema non consente ai liquidi di fluire nella direzione opposta e lasciare il serbatoio dell'accumulatore o l'ugello di iniezione dell'acqua, perché se l'aria entra nel sistema, la pompa può guastarsi;
- Nodo di connessione di potenza. È una normale spina monofase o trifase (a seconda del design) per la presa corrispondente e contiene anche fusibili e un sistema di messa a terra.

L'accumulatore è molto semplice: all'interno di un cilindro d'acciaio c'è un bulbo di gomma, attorno al quale c'è aria compressa. La pera è collegata all'ingresso, dove l'acqua viene pompata attraverso la valvola di ritegno e da dove questa acqua entra nel sistema di alimentazione dell'acqua quando il rubinetto o altro dispositivo sanitario è aperto.
Quando si pompa acqua pera aumenta di volume, comprimendo l'aria nel cilindro. Pertanto, l'energia cinetica del motore della pompa viene memorizzata come energia potenziale di un gas compresso che tende a spremere fluido da una pera. All'ingresso del pressostato del cilindro, incorporato nello spazio nel circuito di alimentazione del motore della pompa.

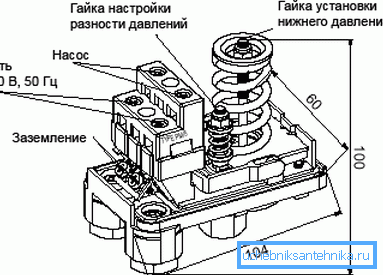

Con l'aiuto di speciali dadi, il relè viene regolato in modo tale che quando viene raggiunto il limite di pressione superiore, il relè apre il circuito e il motore si spegne. Quindi, quando l'acqua viene pompata nella rete idrica durante il suo funzionamento, la pressione nel cilindro della batteria diminuisce e quando la pressione impostata dal sintonizzatore imposta il limite inferiore di pressione, il relè chiude il circuito e il motore inizia a pompare acqua nel bulbo del cilindro della batteria.

Fai attenzione! Il design della stazione di pompaggio si basa sul principio dell'autoregolazione o sul controllo automatico del sistema. I valori della pressione di attivazione e disattivazione della pompa sono determinati in base ai parametri del sistema di alimentazione dell'acqua, al numero di punti di ingresso dell'acqua, alla produttività del pozzo e ad altri parametri.
specie

Per scoprire come scegliere una stazione di pompaggio per un pozzo, dovremo capire i tipi di stazioni e capire quali sono le loro differenze..
Esistono tre tipi principali di sistemi, a seconda del design del sistema di aspirazione del liquido:
- Sistema di aspirazione diretta La pompa crea un vuoto nel tubo di aspirazione dell'acqua e la pressione atmosferica spinge il liquido in questo tubo. Il problema del sistema è che, a causa della limitata pressione dell'aria nell'atmosfera del nostro pianeta (circa 1013, 25 hPa), la colonna d'acqua che questa pressione può spingere verso l'alto è di poco più di 10 metri;
- Sistema con espulsore integrato. Qui c'è un'aspirazione indiretta dell'acqua: la pompa crea un getto che, quando passa attraverso l'ugello dell'espulsore, crea una pressione ridotta nella camera di aspirazione e sotto la sua azione attinge l'acqua dal pozzo. Il vantaggio di questo sistema è che la pompa è assicurata contro il funzionamento a secco, poiché pompa continuamente acqua nel circuito di ricircolo;

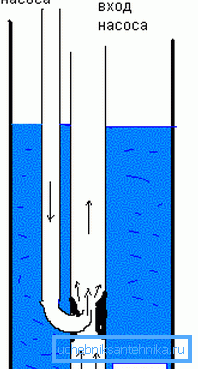

- Sistema di espulsione a distanza. In questo caso, il progetto presuppone che l'eiettore sia immerso nel pozzo, e ora l'altezza della colonna non ci riguarda, poiché l'apparecchio si trova vicino allo specchio d'acqua. Anche in questo caso l'aspirazione viene eseguita a causa dell'effetto Bernoulli in modo indiretto, ma le prestazioni e l'efficienza del sistema sono a favore della possibilità di sollevare l'acqua da una grande profondità.

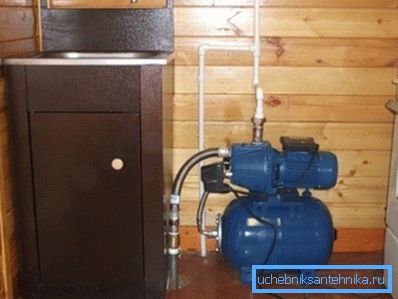

Il primo tipo di sistema può utilizzare una stazione di pompaggio per un pozzo abissino, poiché la sua profondità non supera le capacità della pressione atmosferica. Inoltre, questo sistema è adatto per sorgenti di sabbia poco profonde, ma se la loro profondità raggiunge i 15 metri (tutto ciò è maggiore di 9), allora tale stazione non funzionerà.

Il secondo tipo ha la stessa portata del primo, è semplicemente protetto dai guasti delle pompe a causa dell'ingresso di aria nelle tubazioni. Questo è un design più progressivo, ma il suo prezzo è più alto.

Il sistema con eiettore remoto (sommergibile) consente di pompare acqua da una profondità di circa 40 metri. Molto spesso, questa opzione viene utilizzata a una profondità di 20 metri o 25 metri, ma le prestazioni di tale pompa sono limitate a una bassa efficienza e pertanto non funzionano bene per le aziende con un numero elevato di punti di immissione dell'acqua.
Ci sono anche costruzioni dove invece di un idroaccumulatore viene usato un serbatoio di stoccaggio, nel quale la pompa viene accesa e spenta utilizzando un meccanismo a galleggiante. Tale modello è considerato obsoleto, dal momento che l'acqua invaderà la tua casa quando il galleggiante fallirà, e non ci soffermeremo su di esso in dettaglio.
Per comodità di calcolare il consumo di acqua dell'impianto idraulico a casa, abbiamo compilato una tabella con valori medi del consumo di vari impianti idraulici:
No. n / n | Punto di presa dell'acqua | Consumo medio, m3 / h |
1 | Gru per irrigazione | 1.5 |
2 | Jacuzzi | 1.4 |
3 | Bagno standard | 1.1 |
4 | Lavatrice | 0.7 |
5 | Box doccia | 0.7 |
6 | Lavastoviglie | 0.7 |
7 | Lavello della cucina | 0.7 |
8 | WC "tulipano" | 0.7 |
9 | orinale | 0.4 |
10 | bidè | 0.4 |
Se sommi il flusso di tutti i tuoi punti d'acqua, otterrai le prestazioni necessarie richieste per l'operazione simultanea di tutti i rubinetti.
Fai attenzione! Per determinare il tipo di equipaggiamento necessario, è necessario conoscere il livello dello specchio d'acqua nel pozzo (livello dinamico), nonché le prestazioni richieste del sistema di approvvigionamento idrico. Conoscendo questi parametri, puoi facilmente selezionare l'unità desiderata.
vantaggi

Come è noto, non solo le stazioni di superficie, ma anche le pompe sommerse sono utilizzate per equipaggiare le falde acquifere. Quali sono i vantaggi delle unità esterne nel sommergibile?
Non ce ne sono molti, ma sono piuttosto significativi:
- Il vantaggio più importante è il basso costo rispetto ai costosi dispositivi profondi. Se non è necessario fornire prestazioni migliori o pompare acqua da una grande profondità, non ha molto senso spendere soldi per un dispositivo sommergibile per un pozzo;
- La posizione della superficie consente un accesso facile e comodo all'apparecchiatura per la sua manutenzione e riparazione in caso di guasto o incidente. Per eseguire le pulizie o le regolazioni delle pompe per pozzi profondi, devono essere rimossi dall'involucro, il che è piuttosto fastidioso e non sempre facile;
- Quando l'unità fallisce, può essere facilmente sostituita, dal momento che il costo della sostituzione di tali attrezzature di pompaggio per un pozzo non sarà molto influenzato dal budget familiare, e la complessità del lavoro è disponibile anche per i dilettanti;
- Un dispositivo con espulsore incorporato o remoto non teme l'ingresso di aria nel sistema, poiché il circuito di ricircolo riempie costantemente l'aspirazione della pompa con acqua;

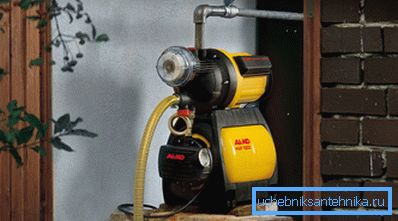

- Molti modelli di stazioni possono essere utilizzati come opzione portatile per irrigare giardini o altri scopi.

Fai attenzione! Come si può vedere dalle caratteristiche, è consigliabile utilizzare sistemi di approvvigionamento idrico superficiale nel paese, in una piccola azienda agricola, in una famiglia privata con un consumo di acqua basso. Per la manutenzione di pozzi artesiani o di aziende agricole di grandi dimensioni tali stazioni non sono adatte.
carenze

Come qualsiasi altra attrezzatura, i dispositivi di trasferimento dell'acqua di superficie presentano diversi svantaggi:
- La profondità del pozzo, che può essere riparata da una stazione convenzionale senza un eiettore sommergibile, non supera gli 8-9 metri. Perché non 10.3? Ciò è dovuto alla perdita e alle condizioni di lavoro non ideali dell'apparecchiatura;
- Una pompa di superficie o una stazione centrifuga produce un rumore piuttosto percepibile, e quando l'apparecchiatura si trova all'interno della casa, questo rumore sarà udito dai suoi residenti;
- Quando si conserva la casetta estiva per l'inverno, l'unità situata sulla superficie dovrà essere nascosta o portata via con sé, in quanto può essere rubata o danneggiata;

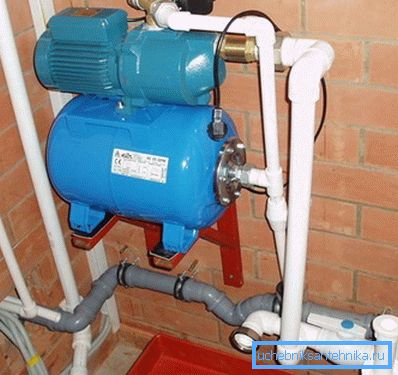

- La stazione richiede un certo posto nella sala tecnica, di servizio o nel seminterrato, che non è sempre possibile allocare;
- Quando il motore è in funzione, si verifica una vibrazione sufficientemente potente che può danneggiare le strutture dell'edificio circostante e la tubazione collegata al sistema.

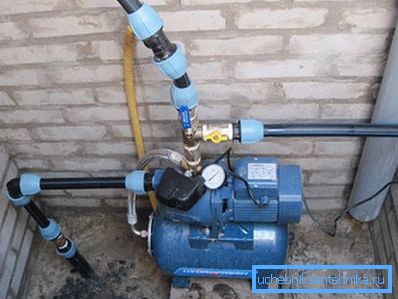

Fai attenzione! Nonostante tutte le carenze e le limitazioni, la solita stazione di pompaggio con una pressione di 45 metri è sufficiente per le esigenze di una famiglia di 4 persone.
montaggio

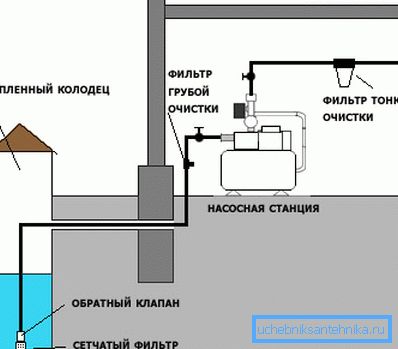

Per coloro che desiderano collegare l'apparecchiatura con le proprie mani, abbiamo compilato una piccola istruzione:

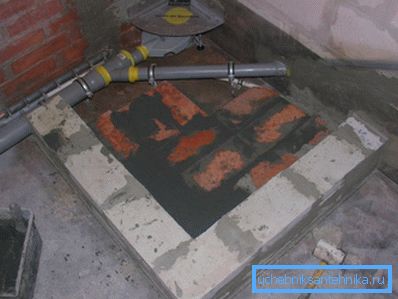

- Nella posizione selezionata della stazione facciamo una solida base. Il modo più conveniente è fare un podio di mattoni o cemento di 1,2 - 1,4 metri di altezza;

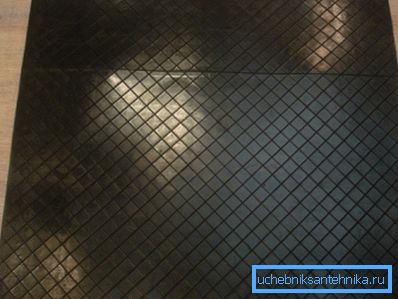

- Mettiamo un tappetino di gomma con uno spessore di 10 - 20 mm sul podio per smorzare le vibrazioni. Installiamo il complesso su gambe, fissiamo le gambe con ancoraggi al podio attraverso i fori di montaggio;

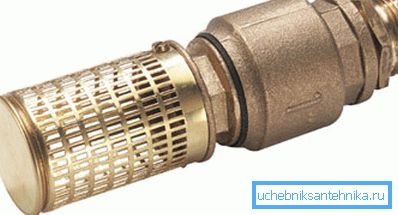

- Dal pozzo al sito di pompaggio scaviamo una fossa profonda sotto il livello di congelamento del suolo, in cui posiamo una pipeline di polietilene o altra plastica. Integriamo l'estremità di aspirazione del tubo con una valvola di ritegno e un filtro grossolano (una piccola rete di acciaio inossidabile regolare;

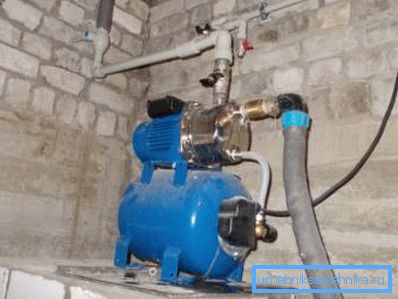

- Alla fine del tubo proveniente dalla sorgente d'acqua, avvolgiamo l'accoppiamento in pollici con una filettatura esterna, a cui colleghiamo una valvola di ritegno, quindi un raccordo angolare in metallo, seguito da un rubinetto dritto "americano". Tutto ciò è collegato alla porta di aspirazione del sistema;

- L'uscita dell'unità è proseguita con una gru "americana", alla quale fissiamo un accoppiamento combinato rotante (90 gradi) in polipropilene alle filettature. Saldare la tubatura dell'acqua al raccordo;

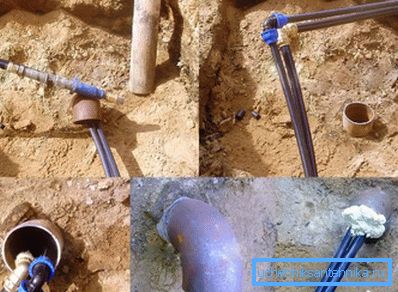

- Il tubo di aspirazione verticale è collegato alla parte orizzontale della tubazione sotterranea con raccordi girevoli o giunti;

- Riempire la pompa con acqua attraverso un foro speciale (leggere le istruzioni per il dispositivo), aprire i rubinetti ed effettuare una prova di funzionamento del sistema;

- Se il test ha esito positivo, scaviamo nelle trincee e sigilliamo e chiudiamo il punto in cui i tubi entrano nel pozzo.
conclusione
Come si può vedere dalle nostre istruzioni, l'installazione e il collegamento della stazione di pompaggio non è così difficile. Per assemblare l'impianto idraulico, puoi chiamare il wizard e puoi farlo tu stesso seguendo i punti nella guida fornita. Aiutarti anche a video in questo articolo.
