Botola di botola: caratteristiche del dispositivo e dei tipi

I boccaporti dei tombini, sebbene non complessi e costosi, svolgono comunque una funzione piuttosto importante. Chiudono il lume del pozzo, impedendo la penetrazione di precipitazioni e detriti all'interno, e allo stesso tempo proteggono le persone e gli animali domestici dal cadere in un buco.

Naturalmente, è necessario scegliere i boccaporti a seconda del compito che svolgeranno e quali carichi si prevede di esporre. E poiché l'industria moderna produce queste parti in una vasta gamma, questo articolo aiuterà a comprendere tutta l'abbondanza di opzioni disponibili.

L'industria moderna produce molti prodotti di questo tipo.

Scopo e diversità

Ispezione Bene Design

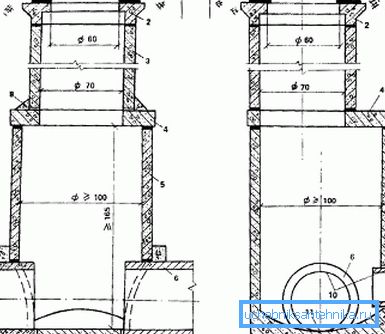

Bene il design

Per il funzionamento più efficiente di impianti idraulici, fognature e altri sistemi di comunicazione, è necessario l'accesso ai tubi e ai cavi sotterranei. E per garantire questo accesso lungo tutta la striscia, vengono installati i cosiddetti pozzi di ispezione - pozzi verticali - in basso, in cui è possibile valutare le condizioni, regolare o riparare la comunicazione.

Un pozzo tipico è costituito dai seguenti elementi:

  • Per il bricolage. Situato nella parte inferiore, include tubi e cavi, nonché una fotocamera in cui una persona può essere presente durante il lavoro. Un laboratorio a pieno titolo è attrezzato solo con i pozzi di visualizzazione delle principali autostrade, mentre su reti di piccole dimensioni (ad esempio, sistemi di acque reflue superficiali di una casa privata), per risparmiare denaro, cercano di farne a meno.
  • Un albero è un canale verticale che collega le comunicazioni o un laboratorio a una superficie. Con una grande profondità (da 2 metri in su) può essere completato con una scala fissa.

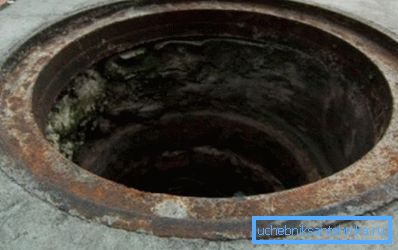

Pozzetto di ispezione dell'albero della gola
  • Passo d'uomo: consente l'accesso all'interno del pozzo. Nella maggior parte dei casi, si compone di due parti: un collo fisso, montato fisso nella parte superiore dell'albero e un coperchio rimovibile.
  • In alcuni pozzi, il collo ha una struttura più complessa ed è dotato di due coperture protettive e di chiusura. Il dispositivo di bloccaggio ha una massa relativamente piccola, tuttavia ha un'elevata resistenza meccanica ed è dotato di una serratura sofisticata. Molto spesso, i tappi di chiusura in acciaio sono installati sui pozzi delle reti via cavo per prevenire il furto di metalli non ferrosi. (Vedi anche l'articolo Copertina per il pozzo: come installare.)

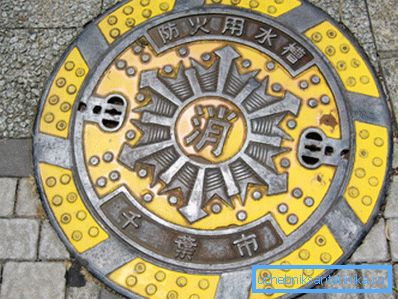

Cover di design con serrature sui lati

Requisiti del chiusino

L'affidabilità dell'intero sistema dipende dal design del chiusino.

Di norma, questo elemento è caratterizzato da:

  • Elevata resistenza meccanica per sopportare carichi intensi di pedoni e traffico. Per evitare la rottura, queste parti sono realizzate in ghisa, polimeri, cemento armato, ecc.
  • Massa significativa, quasi esclusa l'apertura spontanea.

Fai attenzione! I modelli caratterizzati da peso ridotto sono necessariamente dotati di serrature articolate complesse.

  • Superficie liscia e ruvida che garantisce l'aderenza delle suole delle scarpe e dei pneumatici con il coperchio del boccaporto. I portelli lisci non sono quasi mai fatti, ad eccezione dei modelli progettati per il montaggio a filo sotto uno strato di rivestimento.
  • Elevato grado di tenuta per proteggere il contenuto del pozzo dall'umidità. Alcuni coperchi rendono speciali aperture per l'apertura, ma questo è permesso solo quando si equipaggiano sistemi di approvvigionamento idrico e fognario.
  • La forma del coperchio è solitamente uniforme o convessa. L'uso di parti concave è irrazionale, poiché in questo caso il portello diventa un luogo di accumulo di acqua piovana, e in inverno - neve e ghiaccio.

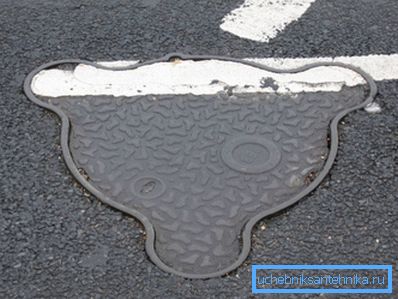

Design non tradizionale

Caratteristiche del meccanismo di bloccaggio

Nella maggior parte dei casi, la connessione di blocco del coperchio con il collo non è difficile. Il suo compito principale è quello di prevenire l'apertura spontanea sotto la pressione di un piede o di una ruota, e anche di fissare il coperchio nel collo e impedire che si muova.

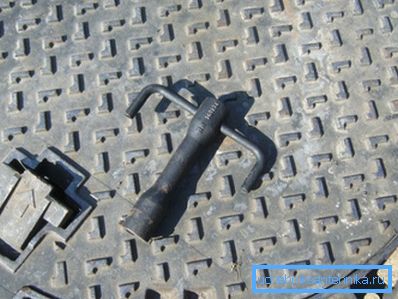

Un tipo di serratura

Di regola, tali composti sono di due tipi:

  • Le parti in ghisa e polimero-sabbia sono realizzate con sporgenze laterali che, una volta deposte, si inseriscono nelle corrispondenti scanalature sul collo.
  • I prodotti in plastica possono avere una connessione filettata ed essere inoltre dotati di maniglie pieghevoli.

Fai attenzione! I dettagli in cemento armato spesso hanno la forma di un cono fortemente troncato e funzionano secondo il principio del tappo, senza alcun fissaggio.

Tuttavia, i boccaporti installati sui pozzetti con cavi telefonici o cavi elettrici possono anche essere dotati di un meccanismo di blocco:

  • Le serrature più comuni sono a forma di bandiera, in cui le sporgenze in acciaio formano un gancio tra il collo e il coperchio.
  • Connessione filettata meno utilizzata con un bullone che ha un segreto.
  • Tuttavia, il più affidabile è il meccanismo di espansione, che blocca il coperchio nel collo quando è bloccato.

Altri disegni possono anche essere usati all'estero, e puoi vederne alcuni in foto nel nostro articolo.

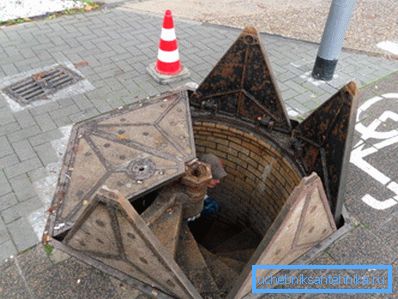

Il design più originale della parte di bloccaggio

Classificazione dei tratteggi

Affinché tutti abbiano l'opportunità di scegliere un boccaporto in base alle esigenze di una particolare situazione, sono state sviluppate diverse opzioni per la classificazione di queste parti. Il più popolare è la classificazione per classe di carico.

Secondo questo documento, i tratteggi sono suddivisi in:

  • Leggero (di taglia piena e di dimensioni ridotte) - può essere utilizzato in aree pedonali, spazi verdi e abitazioni private.
  • Medium: sono utilizzati nei parcheggi e nei marciapiedi.
  • Pesanti - sono installati sulle carreggiate con intensità di traffico media e alta.
  • Tronco pesante - utilizzato su autostrade interurbane ad alto traffico.
  • Super pesante - montato in magazzini, aeroporti, porti, ecc.

Inoltre, i tombini dei tombini sono suddivisi in diverse categorie a seconda del materiale di fabbricazione. È questa classificazione che dedicheremo le seguenti sezioni dell'articolo.

Costruzione in ghisa

Specifica secondo GOST

Disegnando da GOST specificando le dimensioni

Le più comuni oggi sono le strutture in ghisa. GOST sui tombini in ghisa per i tombini prevede la conformità ai seguenti requisiti:

  • Le costruzioni conformi a questo standard dovrebbero essere adatte per una delle quattro dimensioni: bagagliaio leggero, pesante, pesante e riparazione. La massa dei prodotti deve corrispondere al loro tipo.
  • Ogni tappo deve essere etichettato per lo scopo previsto. I principali simboli di marcatura sono: B - sistemi di approvvigionamento idrico, reti di reti fognarie, idrocarburi D - idranti, sistemi D per il deflusso delle acque piovane.
  • La superficie del coperchio deve essere scanalata. Le nervature possono essere di forma ondulata o tangenziale (vedere i disegni e gli schemi dell'articolo).

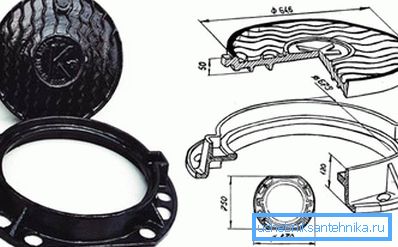

Schema e dimensioni del portello in ghisa con coperchio
  • I colli sono realizzati mediante stampaggio ad iniezione di ghisa del marchio ЧЧ15 e oltre. Per la produzione di coperture utilizzate materie prime non inferiore a SCh45.

Fai attenzione! Se il progetto prevede l'equipaggiamento di una guarnizione in gomma, secondo GOST 3634 - 99 la sua durezza non può essere inferiore a 40 unità.

Pro e contro

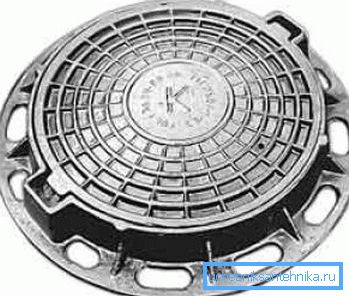

Prodotto pesante

I vantaggi dei portelli in ghisa sono evidenti:

  • Il materiale può sopportare carichi fino a 75-80 tonnellate.
  • Al rispetto della tecnologia di produzione è garantita la durata di un prodotto.
  • Le deformazioni della temperatura di massicce parti metalliche sono minime.
Foto di un prodotto che è servito da oltre cento anni

Sono anche presenti i seguenti:

  • Prezzo elevato
  • Peso considerevole e di conseguenza - difficoltà nel spostare la copertura.
  • La possibilità di archi in contatto con il metallo.
  • E, soprattutto, questi boccaporti sistematicamente rubano e passano nello smelter.

Prodotti di sabbia polimerica

produzione

In alternativa alle strutture in ghisa oggi viene proposto l'utilizzo di boccaporti in materiale polimero-sabbia.

Questi prodotti sono fabbricati secondo il seguente schema:

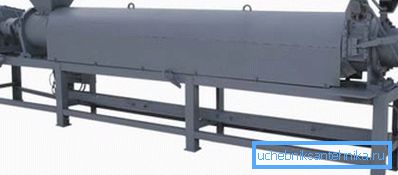

Macchina composita
  • Le materie prime polimeriche ad alta resistenza vengono riscaldate a temperature superiori a 3000 Con, ottenendo il massimo fatturato.
  • Nel polimero fuso portare con cautela la sabbia di quarzo setacciata e gli additivi coloranti e stabilizzanti.
  • A seconda del pigmento utilizzato, il prodotto può essere verde, rosso, arancione - in generale, può essere reso invisibile sullo sfondo del rivestimento e contrastato per attirare l'attenzione.
  • La miscela risultante viene agitata fino a ottenere una massa omogenea.
  • Il rinforzo in metallo è posato in forme speciali. Lo spessore delle barre d'armatura determina in larga misura la resistenza del prodotto.

Fai attenzione! La presenza di rinforzi facilita la ricerca di boccaporti nascosti sotto la neve e il ghiaccio. Per trovare un tombino sulla strada ghiacciata è sufficiente utilizzare il metal detector più semplice.

  • La miscela polimero-sabbia viene versata nello stampo rinforzato, dopo di che la parte viene inviata alla sezione di pressatura con ulteriore asciugatura.
  • Il prodotto finito viene rimosso e sottoposto alla lavorazione di finitura, livellando i bordi, rimuovendo la bava, ecc.

A seconda dello spessore del polimero e del diametro dell'armatura, i portelli in polimero-sabbia sono suddivisi in diverse categorie:

Prodotti di sabbia polimerica
  • Leggero - pesa non più di 45 kg, in grado di sopportare carichi fino a 3 tonnellate. La scelta ottimale per la maggior parte delle trame personali e del possesso privato.
  • Medio - hanno quasi la stessa massa, ma a causa dell'uso di rinforzi più spessi possono sopportare carichi fino a 6 tonnellate. Può adattarsi a strade con poco traffico.
  • Pesanti - pesano più di mezzo centesimo, "trattengono" fino a 15 tonnellate: sono quasi una vera e propria sostituzione per ghisa sulle strade.

Vantaggi e svantaggi

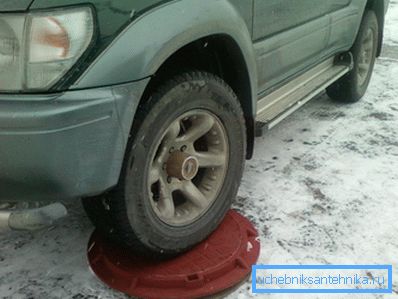

Test di resistenza

Questo tipo di prodotto ha diversi vantaggi:

  • La capacità di sopportare è abbastanza sufficiente per l'uso nella maggior parte delle situazioni.
  • A causa della massa relativamente piccola dei boccaporti sono facilmente montati con le proprie mani.
  • Il design sofisticato facilita l'apertura e la chiusura del portello.
  • A differenza dei prodotti in metallo, il coperchio e il collo non si "attaccano" l'un l'altro, nemmeno con il gelo.

Fai attenzione! L'osservanza della griglia dimensionale nella fase di pressatura consente di ottenere la massima tenuta del passo d'uomo.

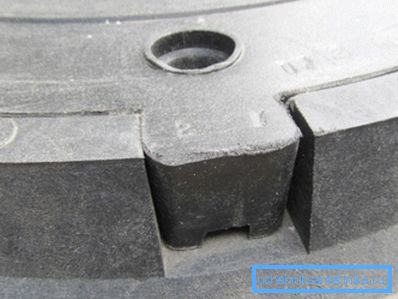

Il coperchio si adatta perfettamente al collo
  • Il materiale (composito di sabbia polimerica con additivi) non è soggetto a putrefazione e corrosione e non è deformato anche con un brusco cambiamento di temperatura.
  • Il boccaporto risulta abbastanza resistente al gelo, in quanto la miscela non perde forza a temperature più basse.
  • Il costo dei prodotti è anche inferiore a quello della ghisa. Questo è spiegato dalla semplicità del processo tecnologico: la produzione non ha bisogno di un forno capace di fondere il metallo.

Tuttavia, il vantaggio principale è la mancanza di interesse da parte degli intrusi. Rubare questi prodotti non ha senso, perché contengono la quantità minima di metallo. Ed è molto difficile estrarlo da un monolite polimerico.

Per quanto riguarda gli aspetti negativi, hanno anche luogo:

  • Per strade con carichi estremi, è preferibile scegliere la ghisa. In ogni caso, la produzione di massa di boccaporti polimerici con una capacità portante di oltre 50 tonnellate non è stata finora realizzata.
  • La durata del polimero riempito è anche inferiore al metallo. Le istruzioni allegate alla maggior parte di questi prodotti garantiscono il servizio per 20 anni. Di regola, in realtà, questo periodo è molto più alto, ma dopo 40 anni i boccaporti dovranno essere cambiati. Per quanto riguarda i prodotti in ghisa, oggi in alcuni punti quelli che sono stati lanciati durante la "NEP" stanno eccellentemente servendo.

Altre varietà

Naturalmente, l'elenco delle parti usate non è limitato a queste due varietà.

I più popolari, oltre alla ghisa e alla sabbia polimerica, includono anche portelli in plastica e cemento armato:

  • Le costruzioni in plastica sono realizzate con tecnopolimeri a base di PVC. Il metodo più comune è lo stampaggio a iniezione.
  • I vantaggi delle costruzioni in plastica dei chiusini includono una massa ridotta e costi relativamente bassi.
  • Allo stesso tempo, l'elasticità sostanziale, così come l'alta fragilità alle basse temperature, limita l'uso di questi prodotti. Il più delle volte vengono utilizzati in orti e sono installati dove praticamente nessuno cammina.

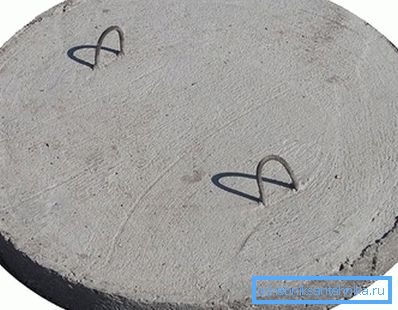

Disco di cemento liscio con graffette
  • Anche le strutture in cemento armato con rinforzo in acciaio vengono utilizzate abbastanza spesso. Hanno un buon margine di sicurezza, perché possono essere installati su cantieri edili e altri oggetti simili.
  • Per estrarre la parte dal collo, viene utilizzata una staffa in acciaio, che viene saldata alla gabbia di rinforzo in fase di produzione.
  • I principali svantaggi dei prodotti in calcestruzzo: un aspetto antiestetico e difficoltà nell'installazione a filo del collo. Nella maggior parte dei casi, il "tappo" di cemento è usato come misura temporanea, ad esempio per bloccare il buco nel pozzo quando si ruba un normale portello in ghisa.

conclusione

Il portello dei pozzetti di sabbia polimerica, insieme a prodotti in plastica e ghisa, può essere utilizzato sul tuo sito. (Vedi anche l'articolo Coperchio di plastica per il pozzo: come scegliere.) È importante scegliere un modello che meglio si adatta ai compiti ad esso assegnati.

Ma i prodotti in cemento armato dovrebbero essere usati solo in fase di costruzione: non sembrano molto belli, e inciamperete regolarmente sul bordo sporgente. Una panoramica più dettagliata dei dettagli descritti, è possibile guardare il video in questo articolo.
