Cazzo di sughero: dispositivo, applicazione, problemi

Come fa una gru a cono (sughero)? Dove vengono utilizzati questi prodotti? Per quale, ad esempio, viene utilizzata la gru da sughero 11B6BK DU50? Quanto sono buoni questi elementi delle valvole nei sistemi di riscaldamento e di approvvigionamento idrico sullo sfondo delle alternative? Proviamo a rispondere a queste domande.

Cos'è?

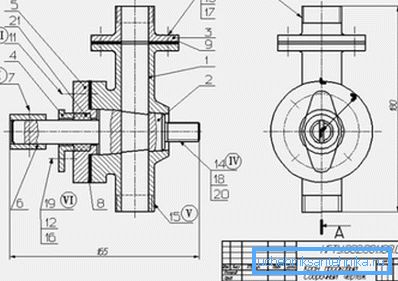

Schema schematico e materiali utilizzati

Questo è il nome di un dispositivo di bloccaggio o regolazione, il cui elemento principale è un tappo di sughero - ha la forma di un cono pieno o tronco con un canale passante e viene a contatto con il corpo con tutte le superfici laterali. L'impermeabilità all'acqua, all'aria, al gas o altro mezzo trasportato dalla condotta è assicurata dall'assenza di uno spazio tra la spina e le pareti dell'alloggiamento.

Il dispositivo della gru da sughero implica una notevole area di attrito e, di conseguenza, una notevole forza richiesta per la tornitura. Ovviamente, con un diametro del tubo grande, diventerà inaccettabilmente grande; Non solo: le superfici adesive aumenteranno ulteriormente la resistenza.

Ecco perché i materiali resistenti alla corrosione con un basso coefficiente di attrito - ghisa e ottone - sono tradizionalmente utilizzati per la produzione di gru di sughero.

Nota: a causa delle caratteristiche del design e della bassa resistenza meccanica dei metalli utilizzati, il diametro delle gru in sughero raramente supera i 100 mm e la pressione di esercizio è di 16 atmosfere.

Non ci sono regole senza eccezioni: se lo si desidera, in una cassa d'acciaio è possibile trovare una valvola da sughero con un diametro fino a 200 millimetri.

Tuttavia, quelle valvole che possono essere trovate nel seminterrato, ha poco da fare:

• Per facilitare la rotazione del tubo viene utilizzato il cambio con un volante.
• Il sughero è ancora realizzato in ghisa: se due elementi in acciaio sono collegati tra loro, anche il cambio non aiuta a romperli.

Sigillatura della cassa

Poiché la valvola blocca il movimento di acqua o gas nella condotta, è facile da capire. E come è assicurata l'assenza di fughe nell'ambiente esterno?

tensione

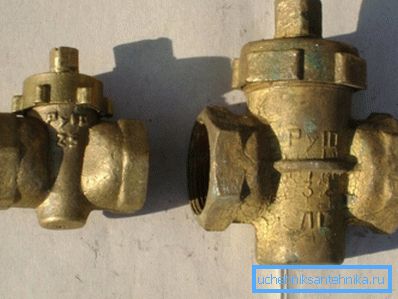

Il tappo passa attraverso il corpo della valvola. Il suo gambo filettato quando si serra il dado avvitato preme il tappo sul corpo con una forza considerevole. L'assenza di un gap garantisce l'assenza di perdite sia attraverso la valvola attraverso la tubazione che nell'ambiente esterno.

Curiosamente: quando la valvola funziona, la qualità delle superfici di levigatura migliora nel tempo.

primavera

La valvola a cono del gas, che può essere vista sul fornello a gas nella maggior parte degli appartamenti russi, è disposta in modo diverso: il sughero viene premuto contro il corpo con una molla, non con un dado. Una piccola forza di serraggio, accoppiata alla lubrificazione, fornisce uno sforzo moderato per girare il tappo; tuttavia, la pressione massima di esercizio della struttura è più che piccola.

ghiandola

Infine, una valvola di sughero e ghiandola è stata utilizzata su larga scala per il riscaldamento e l'approvvigionamento idrico: la baderna attorno allo stelo ha garantito che non ci fossero perdite. Di norma veniva utilizzata ghiandola di grafite intrecciata.

Il modo in cui l'imballaggio è stato bloccato dipende in genere dal materiale della valvola:

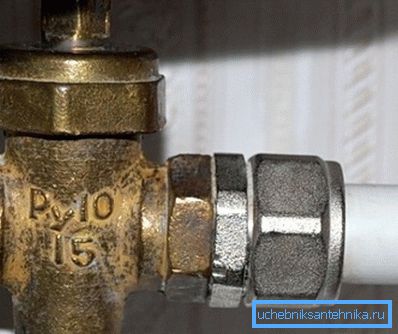

• Prodotti in ottone utilizzati dado a crimpare.

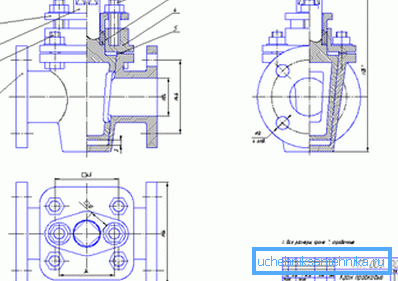

• Una gru in ghisa di sughero spesso usava un paio di bulloni per premere la ghiandola sulle alette del telaio per piegare la ghiandola.

Modi per collegare il corpo con la pipeline

In realtà ce ne sono solo due:

• flangia. Le flange adiacenti sono attratte l'una dall'altra da quattro a otto bulloni; la tenuta è assicurata da un paronit o da una guarnizione di gomma.
• Filettato o accoppiamento. Per la sigillatura vengono utilizzati lino sanitari e materiali di sigillatura artificiali.

A seconda del diametro nominale della tubazione di collegamento, viene indicato il comando a distanza (passaggio condizionale) della valvola. La documentazione domestica utilizza il sistema metrico; Il telecomando corrisponde approssimativamente al diametro interno della tubazione in millimetri. Le merci importate sono più spesso contrassegnate in pollici:

applicazione

Facciamo alcuni esempi di uso di gru di sughero nelle loro varie esecuzioni.

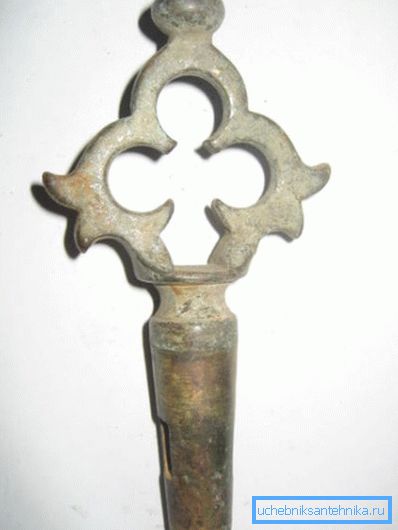

• L'esempio più ovvio è il samovar tap. Il sughero è contenuto nel corpo della gru solo per il suo stesso peso.

• I miscelatori in stile sovietico con un interruttore a leva non erano molto comodi da usare e spesso scorrevano; ma erano praticamente impossibili. Rompere una leva o un tappo non era un compito banale.

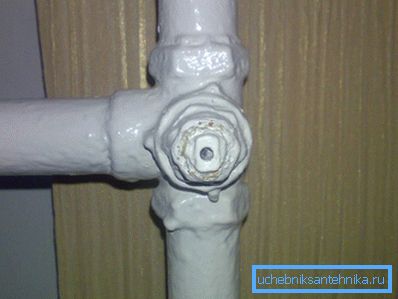

• Le valvole a tre vie sono state utilizzate per regolare la temperatura negli appartamenti: a seconda della posizione, hanno consentito il passaggio del refrigerante attraverso la batteria, attraverso un ponticello o completamente bloccato.

A proposito: l'ultima funzione della gru è stata la causa del feroce odio per i meccanici che servono i quartieri residenziali costruiti da Krusciov. Non è stato immediatamente possibile capire quale degli inquilini sul montante ha bloccato il rubinetto.

• Abbiamo già menzionato le gru a gas di tipo sovietico. La valvola di sughero sullo sfondo della vite allora molto diffuso sembrava davvero molto più affidabile e garantiva assenza di perdite.

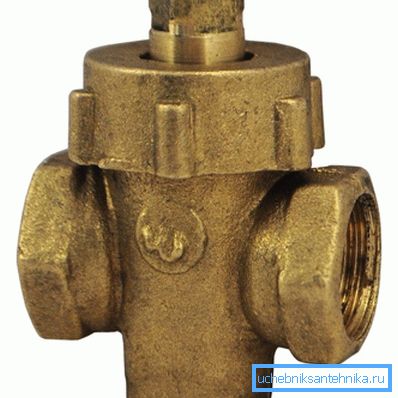

• Infine, insieme alla valvola a vite, il premistoppa in sughero era l'elemento più comune delle valvole di riscaldamento e sistemi di approvvigionamento idrico negli anni '60 e '80 del secolo scorso. È stato lì, in particolare, che la valvola DU50 11B6BK menzionata all'inizio del nostro materiale è stata utilizzata in modo massiccio: è stata montata sull'isolamento di acqua calda e riscaldamento nei nodi dell'ascensore.

Punti di forza e punti deboli

Che aspetto hanno i tappi di sughero rispetto alle alternative idrauliche?

Iniziamo con lodi nel loro indirizzo.

Gli extra

• A differenza delle valvole a vite, non è necessario orientarle in un certo modo nella direzione del flusso dell'acqua. La valvola di intercettazione non minaccia solo per la sua mancanza.
• Un canale rettilineo e largo in un ingorgo stradale crea una resistenza idraulica piuttosto moderata - ancora una volta, a differenza dei passaggi di avvolgimento in una valvola a vite.
• Per lo stesso motivo, le valvole in sughero non sono mai ostruite da incrostazioni, sabbia e ruggine. La spazzatura non ha nessun posto dove stare.
• Dalle moderne valvole a sfera, i tappi favoriscono in modo favorevole una maggiore resistenza alle alte temperature.

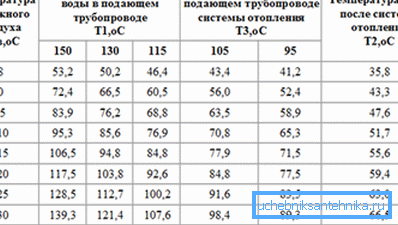

A proposito: 150 C, i valori massimi per una valvola a sfera, sono il limite di temperatura sulla linea di alimentazione del riscaldamento principale al picco del freddo invernale. Valori più alti sono ottenibili solo negli impianti di riscaldamento a vapore, che sono attualmente utilizzati solo in poche imprese industriali.

cons

L'esperienza dell'autore con le valvole in sughero nei sistemi di riscaldamento e di approvvigionamento idrico consente di formulare i seguenti principali reclami:

• E valvole in ghisa e ottone con un lungo tempo di inattività. Per trasformarli dopo cinque anni di inattività richiede uno sforzo che è abbastanza capace di strappare il filo sullo sgon.
• Dopo il famigerato periodo di inattività, la minima rotazione della valvola provoca perdite d'acqua attraverso la ghiandola. Sì, questo è un problema, comune a tutti i prodotti con premistoppa; tuttavia, nel caso di una valvola a vite, è risolto dalla sua piena apertura. Qui devi riempire di nuovo la ghiandola.
• A proposito, riguardo alla ghiandola: puoi riempirla solo bloccando e facendo cadere prima l'acqua. Qual è il motivo dell'istruzione? Se si apre la valvola sotto pressione, è probabile che la spina alterata possa volare in faccia nella parte anteriore del flusso d'acqua. Nella migliore delle ipotesi, freddo, nel peggiore dei casi, rovente caldo.

Per fare un paragone: la valvola con le guance a terra per imballare il ripieno con le tue mani quanto basta per bloccare.

• La valvola di blocco (tensione) deve essere allentata prima dell'apertura o della chiusura, che è accompagnata da perdite d'acqua. Soprattutto toccando quando sei sotto la valvola. Se non si allenta il dado di tensione, esiste una reale possibilità di strappare il filo dal tappo.
• L'asta per la rotazione deve essere presa con un tasto del gas regolabile, con clacson o (più spesso). Di conseguenza, le gru spesso utilizzate sono facilmente riconoscibili per la forma arrotondata, se non addirittura assente, sopra la barra.
• Per tutto ciò, il prezzo della valvola di sughero non è inferiore, e spesso superiore alla controparte della palla della stessa dimensione.

conclusione

I risultati sono piuttosto deludenti. Il design obsoleto ha già perso la battaglia per il mercato delle comunicazioni idrauliche e può essere utilizzato solo in condotte industriali altamente specializzate.

Nelle case dove c'è una valvola a tre vie sotto il radiatore, possiamo solo raccomandare di sostituire le linee di alimentazione il prima possibile.

Come sempre, nel video di questo articolo il lettore sarà in grado di trovare ulteriori informazioni tematiche. Buona fortuna!
