Che cos'è una gru a tre vie: caratteristiche dell'operazione

La valvola a tre vie a forma di T può essere trovata in una varietà di sistemi di comunicazione, ma il design ha ricevuto la maggiore distribuzione nei sistemi di riscaldamento. Ciò è dovuto al fatto che durante lo spostamento attraverso i tubi il refrigerante si raffredda e le diverse stanze vengono riscaldate in modo diverso.

A causa della presenza dell'unità di miscelazione, la temperatura viene mantenuta ad un certo livello.

Nella foto: la valvola a tre vie 2 1 2 ha prese di diversi diametri (i numeri indicano le dimensioni in pollici)

Tipi di design

Tutti i prodotti di questo gruppo possono essere suddivisi in diversi tipi, a seconda delle loro caratteristiche:

Strutture di chiusura La loro caratteristica principale è che il meccanismo di blocco è inteso solo per sovrapporsi a una particolare uscita, cioè il lavoro del progetto è quello di fermare il condotto da uno o un altro ugello. Non è consigliabile utilizzare questa opzione per la regolazione, in quanto la struttura è soggetta a usura aumentata e molto rapidamente fallisce.
Dispositivi di controllo Questa opzione è specificamente progettata per regolare l'intensità dei flussi da due ugelli e per fornire il refrigerante miscelato al sistema. La configurazione dell'apparecchiatura può essere molto diversa, tutto dipende dalle caratteristiche del funzionamento e dalle caratteristiche del sistema.
Grandi costruzioni Se gli ugelli che entrano nella valvola a tre vie sono 100 mm o più, allora è più probabile una valvola, poiché implementa una versione completamente diversa del meccanismo di bloccaggio. Molto spesso, tali unità sono fatte di ghisa, quindi il loro peso è significativo
Modifiche automatiche Una valvola a tre vie con una testina termica o un servo è chiamata valvola a tre vie. Con esso, la regolazione della temperatura del liquido di raffreddamento può essere eseguita in un ordine autonomo, in base alle impostazioni immesse precedentemente. Ciò migliora notevolmente l'usabilità.
Le valvole a tre vie possono variare notevolmente nel design, ma il principio del loro lavoro è sempre lo stesso.

Suggerimento: È meglio acquistare prodotti con un'impostazione di scala sulla testa della valvola. Ciò semplifica enormemente la regolazione e consente di memorizzare determinati valori per non perdere tempo nel determinare la posizione ottimale della gru.

Caratteristiche dei sistemi presi in considerazione

Per trovare l'opzione migliore, è necessario comprendere chiaramente come funziona il sistema e come è organizzato il meccanismo in esame. È anche importante scegliere la modifica ottimale per determinate condizioni, e di seguito parleremo di tutte queste sfumature.

Principio di funzionamento della gru

Per quanto riguarda la modifica del blocco, tutto è abbastanza semplice e chiaro:

  • La valvola di separazione nella posizione aperta passa tutto il liquido dalle linee principale e inversa, fornendo così una certa temperatura media del liquido di raffreddamento.
  • Se la valvola è chiusa, il flusso di ritorno non viene semplicemente fornito e la temperatura massima del liquido fluisce nel sistema, questa opzione viene solitamente utilizzata durante la stagione fredda. Quante posizioni ha una valvola a tre vie di questa modifica? Solo due - aperto e chiuso, cercando di regolare il flusso con esso è proibito.

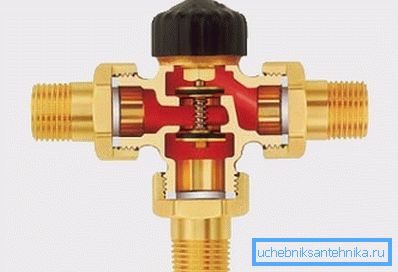

Sembra una valvola divisoria nel taglio

I sistemi regolamentati funzionano secondo un principio diverso, quindi dovrebbero essere considerati separatamente.

Vale la pena notare che questa opzione è più richiesta e ciò è dovuto a una serie di vantaggi, che considereremo:

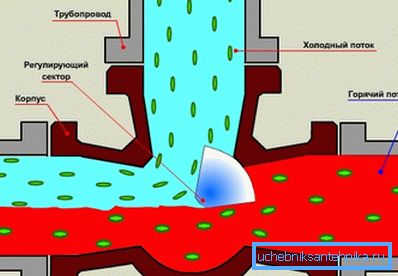

Sembra una gru a tre vie
  • Possibilità di regolazione molto precisa delle proporzioni dei mangimi. Questo aiuta a regolare la temperatura nella stanza con una precisione di 2-3 gradi, che consente di mantenere sempre un microclima ottimale in casa. Non senza ragione, questa opzione è la più richiesta dai clienti e per molti anni è stata leader nel totale delle vendite di prodotti di questo tipo.
  • C'è un numero enorme di dimensioni che si adatta a qualsiasi sistema, ad esempio, una gru a tre vie da 2-2-1 pollici è un'opzione eccellente per un edificio a due piani, e una gru a tre vie, DU15 pollici, è adatta per piccoli appartamenti o anche singole stanze. Di solito, il progetto prescrive le caratteristiche necessarie, ma se non lo è, è meglio consultare uno specialista qualificato.
  • Questa opzione non ha un certo numero di posizioni, il nodo di regolazione si muove per quanto necessario.. Ma vale la pena ricordare un fattore molto importante: il meccanismo regolabile può essere utilizzato come dispositivo di spegnimento, è sufficiente chiudere completamente la valvola e uno dei flussi sarà completamente interrotto.
La valvola a tre vie DN 50 con meccanismo in sughero in acciaio inossidabile viene utilizzata per le condizioni operative più difficili

Vale la pena considerare un'altra opzione: una valvola a tre vie 14m1, la sua differenza principale è che una delle prese era originariamente prevista per l'installazione di un manometro. A tale scopo, su uno dei lati è stata creata una piattaforma speciale su cui è fissato l'apparecchio di misurazione, la cui configurazione può essere molto diversa.

Il vantaggio di una valvola a tre vie per un manometro è che le misurazioni non possono essere effettuate continuamente, ma solo se necessario. Ciò consente di prolungare in modo significativo la vita dell'apparecchiatura, poiché l'impatto su di esso non è costante, ma solo periodicamente.

Caratteristiche del funzionamento del dispositivo

Considera come funziona il progetto nel sistema di riscaldamento di una casa o di un appartamento:

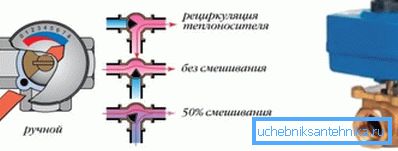

Sulla base di questo schema, consideriamo come dovrebbe funzionare il sistema
  • Nella prima posizione, tutti i canali sono aperti e i flussi sono miscelati in modo uniforme, il che consente di ridurre la temperatura del liquido di raffreddamento. Molto spesso, questa opzione viene utilizzata negli impianti di riscaldamento a pavimento, poiché il suo funzionamento richiede una temperatura molto inferiore rispetto ai radiatori.
  • Nella seconda posizione, la linea di ritorno è completamente bloccata e il refrigerante viene immesso nel sistema con la temperatura massima. Questa opzione è applicabile nel periodo più freddo dell'anno e fornisce il massimo trasferimento di calore, ma non è consigliabile usarlo in un altro momento, perché, in primo luogo, la stanza sarà molto calda, e in secondo luogo, verrà consumata energia extra.
  • Nel terzo caso, il flusso di ingresso dalla caldaia è bloccato e il fluido circola in un circuito chiuso.. Ciò è necessario nei casi in cui l'acqua viene riscaldata troppo e persino la miscelazione del ritorno non può fornire un'adeguata riduzione della temperatura.
  • Le opzioni intermedie consentono di regolare la velocità di flusso, consentendo in questo modo di effettuare le impostazioni per mantenere una temperatura stabile.

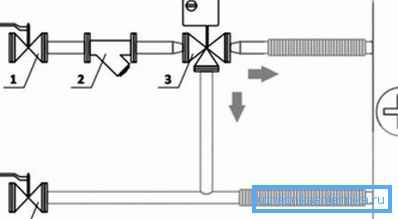

Legare un fan coil con una valvola a tre vie è un sistema semplice utilizzato negli impianti di climatizzazione. Un esempio del fatto che le strutture sono richieste non solo per il riscaldamento

Criteri di selezione

Quando si seleziona un'opzione specifica, è importante considerare i seguenti fattori:

  • Il diametro delle comunicazioni a cui verrà effettuata la connessione, ad esempio, una valvola a tre vie 1-2 per 1-2 per 1 pollice è adatto per sistemi con un diametro piccolo, ma non è richiesto in progetti con prestazioni elevate.
  • Quando si installa a mano, è meglio usare i tocchi su cui è possibile installare successivamente un servo. Il loro prezzo è leggermente superiore, ma se necessario, è possibile dotare il sistema di un'unità di sintonizzazione automatica.
  • Le istruzioni di installazione e funzionamento devono essere in russo, in modo da poter comprendere tutte le sfumature del processo.

Suggerimento: Assicurati di verificare con il venditore la disponibilità di documentazione attestante la qualità del prodotto e la sua conformità con gli standard stabiliti.

Il servo può essere acquistato separatamente dalla gru

conclusione

Le valvole a tre vie consentono di regolare la temperatura del liquido di raffreddamento e quindi di risparmiare fondi significativi per il riscaldamento e l'aria condizionata. Il video in questo articolo mostrerà alcune domande in modo più dettagliato e mostrerà chiaramente una serie di punti importanti.
