Che cosa è ben logging

La registrazione delle parole deriva dal sistema di carotaggio francese, che a sua volta proviene da carote - carote, che è molto simile a una sonda di registrazione. Questa parola è usata per il nome generico della ricerca geofisica dei pozzi, che possono differire l'una dall'altra nel metodo della procedura.

Questo è ciò che verrà discusso di seguito, e inoltre, è possibile guardare il video tematico in questo articolo come materiale aggiuntivo.

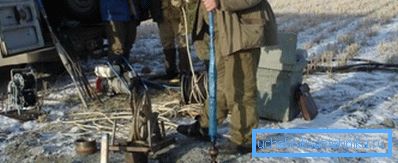

Bene registrando l'acqua

Informazioni sulla registrazione

Informazioni generali

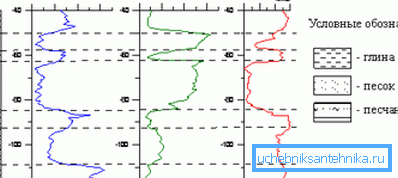

Indicatori di ricerca

Per eseguire i lavori di registrazione, nel pozzo, come richiesto dalle istruzioni, è necessario introdurre una sonda geofisica, che contenga tutta l'attrezzatura necessaria per lo studio.. Le informazioni ricevute qui, di regola, vengono trasmesse in due modi: una delle parti viene immediatamente trasmessa alla superficie tramite un cavo geofisico, ma è anche un conduttore elettrico, un elemento portante e un canale di trasmissione dati. Un'altra parte delle informazioni ricevute è scritta nella memoria della sonda stessa e può essere ottenuta solo dopo che quest'ultima è stata recuperata in superficie. (Vedi anche l'articolo Come attrezzare un pozzo con le tue mani.)

Un certo numero di ragioni tecniche determinano la ricezione di informazioni: vengono raccolte nel momento in cui la sonda si sposta lungo il pozzo dal basso verso l'alto a bassa velocità. Questo metodo consente al dispositivo di muoversi in modo uniforme, mentre spostandosi verso il basso può semplicemente rimanere bloccato nel pozzo e le informazioni risultanti saranno distorte.

Sebbene, tuttavia, alcuni parametri vengano registrati esattamente quando viene abbassato, ma in ogni caso il raggio della zona di ricerca rimane piccolo, da pochi centimetri a diversi metri.

Le anomalie della registrazione gamma dipendono dalla velocità di avanzamento della sonda geofisica

In quei casi in cui la sonda si muove troppo velocemente e questo, di regola, si verifica durante la sua discesa, non è in grado di registrare chiaramente anche grandi anomalie negli strati circostanti. Ma una velocità di movimento troppo bassa, che può verificarsi durante il sollevamento, aumenta significativamente il tempo di registrazione, il che significa che il suo prezzo aumenta.

Il problema con questo metodo è che il pozzo stesso non è mai perfettamente piatto e il suo diametro è variabile, quindi vengono utilizzati diversi metodi per misurare la profondità attuale.

  1. Con l'aiuto del localizzatore di accoppiamento (LM) è possibile determinare il numero di connessioni e quindi il numero di tubi abbassati nel pozzo. Pertanto, calcolando la loro lunghezza totale, è possibile determinare la dimensione della profondità.
  2. Anche sul cavo geofisico ci sono delle etichette magnetiche, che si trovano ogni 10 me ogni dieci di esse (dopo 100 m) viene raddoppiata. Il numero di tag è calcolato da un contatore speciale.

Nota. A prima vista, entrambi i metodi sono quasi perfetti, ma la pratica mostra che il localizzatore può saltare uno o più marchi, proprio come il multimetro manca di segni magnetici. Ma quando si confrontano i dati da due dispositivi, l'immagine è più accurata.

Come notato sopra, le letture della sonda, o più precisamente, il pozzo stesso influenzeranno la loro accuratezza, e questo:

  • Le pareti dei pozzi metallici, quindi, le misurazioni magnetiche sono distorte. Inoltre, il metallo, essendo un conduttore eccellente, rende difficile la scansione elettrica e impedisce che lo spazio anulare venga esaminato.
  • Dal momento che il fluido di perforazione, che rimane nel pozzo abbastanza, contiene acqua, e lì, rispettivamente, ci sono gli atomi di cloro e idrogeno, questo rende difficile controllare il contenuto di idrogeno dell'olio.
La sonda può essere regolata rispetto alle pareti del pozzo con l'aiuto di molle

Nota. A seconda del metodo e della natura dello studio, potrebbe essere necessario avvicinare la sonda al muro del pozzo o collocarla al centro. Questo è del tutto possibile con l'aiuto di molle, che gli installatori installano le proprie mani secondo necessità. Quindi, per la posizione centrale, sono necessarie quattro molle, che supportano uniformemente il dispositivo da tutti i lati, mentre è sufficiente una sola molla per premere la sonda contro il muro.

metodi

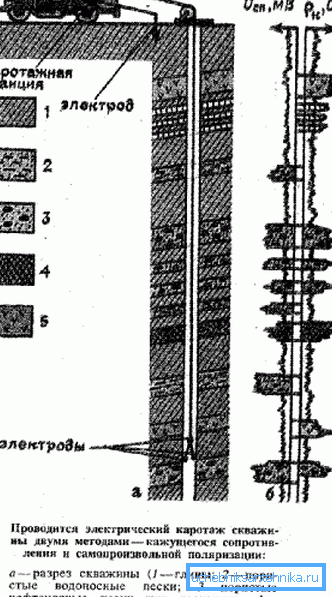

Ben registrando. schema

Ora presteremo attenzione ad alcuni tipi di base di registrazione del pozzo, che sono utilizzati nell'industria e nell'edilizia. Prima di tutto, è un modo elettrico, che è diviso in gruppi. (Vedi anche l'articolo Tipi di sistemi di purificazione dell'acqua da un pozzo.)

Il più comune può essere chiamato il metodo di KS (resistenza apparente) - questo è un analogo del profilo elettrico nel prospezione elettrica. La micro-registrazione è molto simile ad essa, dove piccole sonde sono premute contro la parete del pozzo.

Il metodo di resistività può misurare la resistività elettrica del fluido che si trova nel pozzo al momento. Questo potrebbe essere olio, fluidi di formazione, fluidi di perforazione e acque sotterranee.

Per la ricognizione elettrica verticale, viene utilizzata la registrazione laterale. C'è anche una registrazione laterale e microborne - BK e MBK, rispettivamente.

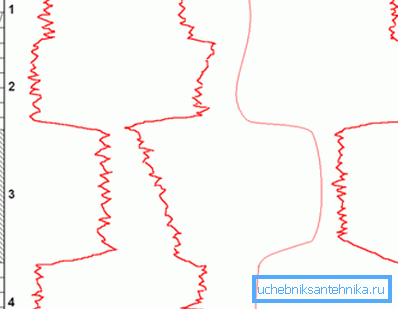

Ricerca fotografica metodo bauxite GIS: 1) marl; 2, 4) calcare; 3) bauxite

Vorrei richiamare l'attenzione sui metodi di ricerca nucleare, i cui nomi, di norma, sono composti da tre lettere. Il primo indica il tipo di radiazione utilizzata in questa situazione (G è gamma e H è neutrone), il secondo indica il tipo di radiazione di risposta, quindi la lettera viene conservata e la terza classifica l'ambito (A - analysis, K - logging, M - general method, Informazioni su: test). Nei casi in cui vi è una quarta lettera, indica già una modifica. (Vedi anche l'articolo Borehole adapter: come scegliere e installare.)

conclusione

Qualsiasi registrazione video di pozzi è divisa in due modi: superficiale e sotterraneo, ed entrambi gli studi si completano sempre a vicenda, ma ancora, tra questi, vi sono i metodi principali: elettrico e nucleare. Ciò consente di impostare non solo la profondità del serbatoio fino a un centimetro, ma anche la natura del suo cambiamento.
