Approvvigionamento idrico

Per l'idraulica o il gasdotto, è più conveniente inserire una valvola a sfera per l'installazione sotterranea di plastica. Questo design può fornire un periodo di funzionamento sufficientemente lungo e, senza problemi di manutenzione.

Ci sono molte opzioni per i materiali per tali valvole, ma la plastica è più conveniente, poiché non teme l'umidità e la corrosione. Spiegheremo come installarlo e mostreremo il video tematico in questo articolo.

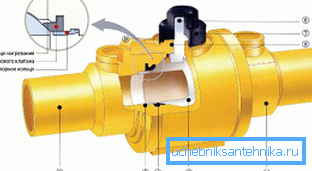

Gru in polietilene per installazione interrata con un americano

Gru PE

descrizione

Sistema girevole
  • I tubi in polietilene sono molto più economici del metallo, quindi la maggior parte degli insediamenti e di varie strutture industriali non fanno a meno delle vie di comunicazione di questo materiale. Inoltre, il prezzo di una gru PE è molto inferiore a quello di un analogo in acciaio, ma la vita utile è infinitamente più lunga, il che ha anche un ruolo significativo nella scelta dei materiali per le condotte.
  • L'uso diffuso di questo meccanismo è anche dovuto alla sua gamma piuttosto ampia di diametri. - può essere montato su tubi con una sezione trasversale da 20 a 315 mm e può lavorare a temperature da -20 ° C a +40 ° C, questo è accettabile per qualsiasi regione della Federazione Russa con installazione sotterranea.

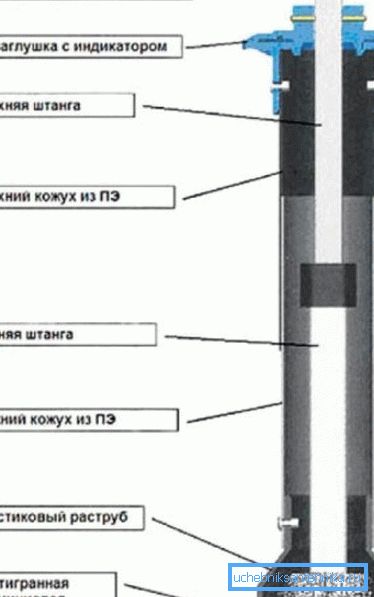

Estensione telescopica
  • Inoltre, la valvola a sfera per installazione interrata può essere montata, senza equipaggiamento per questo speciale pozzo - per la sua regolazione è sufficiente portare fuori il meccanismo di controllo e il nodo stesso può essere coperto con la terra. La distanza dalla superficie del terreno dal tubo può variare da 1.650 mm a 2.750 mm.
  • L'asta del telescopio è estesa da un profilo quadrato quadrato, alla cui estremità è saldato un manicotto esagonale., che è montato sull'asse della gru e ruota usando una barra metallica quadrata / esagonale.
  • Una gru sotterranea a sfere è realizzata con materiali polimerici (il design è inteso per saldatura di testa o per giunti di tubi). Le prese su questo meccanismo sono realizzate in PE 100 SDR11 - questo è abbastanza per i gasdotti con una pressione di 10 bar e condutture per l'acqua con una pressione di 18 bar.

Nota. Una copertura protettiva in polietilene è installata sulla prolunga di due tubi a pareti sottili. Possono muoversi liberamente l'uno nell'altro.

Specifiche di alcune gru

SDR11. foto

View. applicazione Per gas 10 bar, per acqua 16 bar
SDR SDR11
materiale PE80 / PE100, PE2406 / PE3408
Apertura / chiusura ? rotazione
temperatura Da -29 a 600С
Tipo di passaggio Pieno di noia
Tipo di asta ausiliaria Estensione telescopica
Tipo di spurgo Senza spurgo, 1 spurgo, 2 spurgo
Saldatura corpo e presa Elettrico o accoppiamento
Test standard EN 1555, ANSI / ASTM B16. 40

Tabella SDR11

PE

numero Nome Di cosa è fatto
1 alloggiamento Polietilene (PE)
2 campana Polietilene (PE)
3 palla Polipropilene (PP)
4 Spazio per la palla NBR (gomma)
5 Anello di supporto Polipropilene (PP)
6 stock acetalica
7 connettore Polipropilene (PP)
8 Anello portante NBR (gomma)
9 Anello adattatore NBR (gomma)

Valvole a sfera in PE

Diametro (mm) 20 0560 20 0560 20 0560 20 0560 20 0560 20 0560 20 0560 20 0560 20 0560
Massa (kg) 25 0560 25 0560 25 0560 25 0560 25 0560 25 0560 25 0560 25 0560 25 0560

Dimensioni. standard

Diametro (mm) vista
63 Senza attrezzi
90
110
125
140
160
180
200 Con attrezzi
225
250
280
315 (Full-pass.)
355
400

Valvola PE senza spurgo

Con una purga

Diametro (mm) vista
63 Senza attrezzi
90
110
125
140
160
180
200 Con attrezzi
225
250
280
315 (Full-pass.)
355
400

Con una purga

Con due blowdowns

Diametro (mm) vista
63 Senza attrezzi
90
110
125
140
160
180
200 Con attrezzi
225
250
280
315 (Full-pass.)
355
400

Con due blowdowns

Le sfumature del montaggio

Nota. Nella Federazione Russa al momento, una gru interrata di acqua o gas non ha un'applicazione sufficientemente ampia. Tuttavia, molte organizzazioni edili mostrano un interesse salutare in questi dispositivi di costruzione.

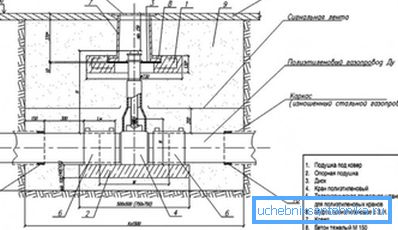

Sotto il tappeto verde (erba)

Queste valvole in versione terrestre o sotterranea (con pozzi) possono essere utilizzate in impianti a gas. Ma, allo stesso tempo, l'istruzione non consiglia l'uso di pozzi lungo il percorso.

Il fatto è che le regole per lavorare in questi serbatoi e le raccomandazioni per la loro apertura complicano in modo significativo il funzionamento di valvole di questo tipo.

OAO Gazprom ha sviluppato alcuni standard tecnici in cui l'installazione di valvole in polietilene (il prezzo non è preso in considerazione) è preferibilmente fatta senza pozzi.

L'installazione di pozzi è consigliata solo nei casi in cui la condotta è installata a una profondità elevata, il che non consente l'uso di un attuatore telescopico per la regolazione.

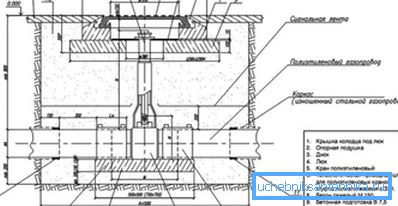

montaggio

Esiste uno standard STO GAZPROM 2-2.1-093-2006, che illustra le soluzioni (illustrate) per la progettazione, la costruzione e la ricostruzione di condotte in polietilene per condotte di gas.

Descrive una varietà di opzioni per l'installazione di gru a sfere in PE che possono essere eseguite:

  • Direttamente sulla carreggiata (nel mezzo della strada);
  • Direttamente sulla carreggiata (in mezzo alla strada) e sui marciapiedi pedonali, così come nell'area del parco;
  • Sotto il tappeto (erba) nell'area del parco o della foresta.

conclusione

L'installazione di rubinetti PE con le proprie mani per l'idraulica domestica al momento è un po 'difficile, dal momento che non esiste un'attrezzatura speciale per questo, che viene fornita attraverso una rete di negozi di hardware.

Se parliamo di plastica, allora per il settore privato, la preferenza è data al polipropilene e al momento questo materiale soddisfa pienamente le esigenze dei residenti del settore privato.
