Collegamento della pompa al pozzo: caratteristiche e fasi

Il collegamento di una pompa di pozzo è una delle fasi più importanti e cruciali nella costruzione di un sistema di approvvigionamento idrico autonomo. Dalla corretta connessione e l'avvio delle apparecchiature di pompaggio dipenderà dalla durata e dal normale funzionamento del sistema.

Vi diremo come collegare la pompa al pozzo con le proprie mani.

Installazione di attrezzature di pompaggio

superficie

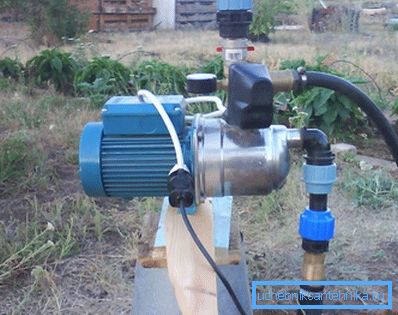

Fai attenzione! Installato sulla superficie dell'attrezzatura di pompaggio consente di pompare acqua da una profondità ridotta - non più di 8 - 9 metri. Ciò è dovuto alla forza della pressione atmosferica, che non è in grado di sollevare la colonna sopra, e se si usa il mercurio invece dell'acqua, l'altezza della colonna sarà di 760 mm, che è nota come normale pressione atmosferica.

Pertanto, questa apparecchiatura viene utilizzata per la manutenzione di pozzi abissini e pozzi poco profondi, nonché per pompare acqua da scantinati, irrigazione e altri lavori..

Le pompe di superficie rappresentano più spesso stazioni che includono direttamente una pompa con un motore elettrico, un serbatoio di accumulo idraulico, un sistema di avvio e arresto automatico, un relè di pressione e un manometro.

È facile assemblare la stazione stessa, per questo è sufficiente leggere attentamente le istruzioni del produttore ed eseguire semplici manipolazioni, collegando le parti insieme.

Un compito molto più cruciale è quello di collegare la pompa di superficie al pozzo e avviarlo.

Per comodità, i nostri specialisti hanno compilato un'istruzione passo-passo:

1. Nel luogo in cui si trova la stazione di pompaggio, dovrebbe essere realizzato un piedistallo affidabile o un'armatura di fissaggio, a cui il telaio del dispositivo deve essere fissato rigidamente, su cui devono essere presenti i fori o le gambe di montaggio. Per ridurre le vibrazioni e il rumore sotto l'unità è meglio mettere un tappetino di gomma;

1. Tagliamo un pezzo di tubo PND della lunghezza richiesta, e da una delle estremità montiamo su di esso un accoppiamento in ottone o plastica con una filettatura interna, un nipplo e una valvola di ritegno. Inoltre, uno schermo grossolano non sarà superfluo;

1. Forniamo anche l'altra estremità del tubo con un accoppiamento e collegarlo all'ingresso della nostra stazione. Molto spesso tali fori sono dotati di una filettatura interna, che deve essere sigillata con un nastro FUM o una guarnizione di lino. Se è necessario (per i modelli di espulsore) montiamo il tubo del sistema di ricircolo;

1. Quindi, collegare l'uscita della pompa ai tubi dell'acqua attraverso le valvole a sfera. Questo può essere uno o più layout, quindi potresti aver bisogno di un singolo ginocchio o tee. Per il lavoro usiamo solo raccordi e raccordi in ottone o plastica di alta qualità;

1. Inseriamo la spina in una presa di corrente da 220 V / 50 Hz;
2. In un foro speciale sul corpo della stazione (di solito nell'area della pompa) riempire l'acqua secondo le raccomandazioni del produttore;

1. Facciamo il lancio del dispositivo e aspettiamo fino a quando il sistema di spegnimento automatico funziona. Successivamente, controlliamo la pressione nel serbatoio dell'accumulatore sul manometro e la confrontiamo con i dati del passaporto. Se i valori non corrispondono, regolare il pressostato utilizzando le apposite viti nel suo meccanismo;

1. Quando il serbatoio è pieno, apriamo i rubinetti e controlliamo la pressione e il lavoro generale degli impianti idraulici e idraulici.

Fai attenzione! Prima di collegare la pompa di superficie al pozzo, assicurarsi che la lunghezza totale del tubo di flusso verticale e orizzontale non superi i valori massimi consentiti specificati nel passaporto al dispositivo.

sommergibile

Per pompare acqua da pozzi profondi, vengono utilizzati dispositivi sommergibili che non sono limitati dall'altezza della colonna d'acqua e dalla forza della pressione atmosferica..

La loro installazione differisce dall'installazione di stazioni di superficie:

1. Innanzitutto, un tubo di sollevamento dell'acqua in polietilene a bassa pressione (HDPE) è collegato alla pompa. Per questa estremità, un attacco di ottone è attaccato alla sua estremità, su cui è avvolta una valvola di ritegno. Quindi prendere il capezzolo con una doppia filettatura esterna e con il suo aiuto collegare la valvola con l'ingresso della pompa;

1. Successivamente, al tubo di sollevamento con clip elettriche o nastro isolante, collegare il cavo di alimentazione del dispositivo ogni tre metri;

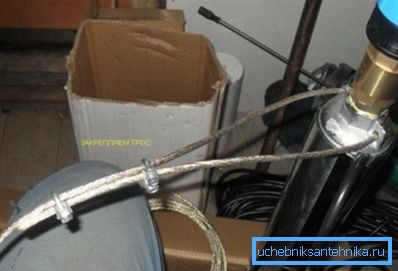

1. In dotazione con la pompa è di solito un cavo di sicurezza in nylon o altro materiale. Il cavo deve essere infilato nelle orecchie di montaggio sul corpo dell'unità e fissato con due (!) Clip;

1. Quindi la pompa, insieme al tubo, al cavo e al cavo, viene delicatamente abbassata nell'involucro del pozzo, mentre si cerca di non aggrapparsi alla parete del tubo. Per l'assicurazione sul corpo del dispositivo può indossare un anello di gomma. La profondità di immersione viene solitamente presa in modo che l'apparecchio si trovi 2-3 metri sotto il livello dinamico dell'acqua, ma un metro e mezzo sopra il fondo del fondo;

1. Il tubo è filettato nel foro sulla parte superiore del pozzo e fissato con morsetti. C'è anche un supporto per il cavo di sicurezza - colleghiamo il cavo a questo supporto;

1. Chiudiamo il coperchio della testa pozzo, il cavo in uscita attraverso il piombo sigillato (solitamente incluso) è collegato alla rete elettrica. Facciamo un test di avvio della pompa, se l'acqua non va, tiriamo aria con una bocca dal tubo in modo che la valvola di ritegno funzioni;

1. Dopo un lancio riuscito, colleghiamo il tubo di sollevamento dell'acqua al sistema di approvvigionamento idrico.

Fai attenzione! Se la pompa è dotata di una valvola di ritegno interna, dovrebbe comunque essere duplicata da un dispositivo metallico esterno, poiché le valvole interne non sono affidabili.

conclusione

La connessione e l'avviamento delle apparecchiature di pompaggio è un compito molto importante e cruciale, il cui corretto funzionamento determina il normale funzionamento del sistema, il cui prezzo è molto alto. Tuttavia, è possibile affrontare questo lavoro in modo indipendente, semplicemente eseguendo passo dopo passo secondo la nostra leadership. Per vedere direttamente il processo, puoi visualizzare il video in questo articolo.
