Collegamento della stazione di pompaggio al pozzo

La fornitura di comunicazioni di ingegneria degli insediamenti suburbani è un punto problematico nella maggior parte dei territori. L'approvvigionamento idrico centralizzato, lo smaltimento dell'acqua, il riscaldamento sono possibili solo negli insediamenti suburbani adiacenti alle megalopoli. La soluzione al problema di fornire acqua alla popolazione è nelle mani degli stessi cittadini, che organizzano fonti autonome di approvvigionamento idrico nella loro zona. Questo può essere un pozzo, un pozzo sulle prime falde acquifere, un pozzo artesiano su orizzonti resistenti all'acqua.

Rimuovere l'acqua dal pozzo con l'aiuto di secchi è un processo abbastanza laborioso. La possibilità di collegare vari mezzi tecnici consente non solo di meccanizzare, ma anche di automatizzare completamente il processo di fornitura di acqua alla casa.

Per automatizzare il processo di approvvigionamento idrico, è necessario collegare la stazione di pompaggio al pozzo.

Elementi della stazione di pompaggio

La stazione di pompaggio autonoma è composta dai seguenti elementi:

  • pompa centrifuga autoadescante che fornisce acqua dal pozzo all'altezza desiderata;
  • un idroaccumulatore, che prevede il rammollimento di uno shock idraulico, mantenendo la pressione nella tubazione (è un contenitore con una membrana e una valvola pneumatica per l'iniezione dell'aria);
  • tubi e raccordi per tubazioni e elementi di collegamento;
  • elementi di intercettazione e controllo (valvole, manometri, pressostati, valvole di ritegno, ecc.);
  • filtri grossolani e fini.

Principio di funzionamento

Lo schema generale di collegamento della stazione di pompaggio è mostrato in figura. Dal pozzo, il tubo di aspirazione va alla stazione di pompaggio. Alla fine della condotta nel pozzo c'è una valvola di non ritorno con un filtro. Le valvole e un filtro grossolano sono installati davanti alla stazione di pompaggio. All'uscita della stazione impostare il manometro, la valvola di ritegno, il filtro fine. Più avanti lungo la condotta di pressione, l'acqua scorre verso i consumatori.

La tubazione dalla pompa del pozzo inizia a pompare acqua nell'accumulatore. Riempendolo a una certa pressione, la pompa si spegne. Quando si apre l'acqua del rubinetto sotto pressione entra nel mixer, doccia e altri punti di consumo di acqua. Quando la pressione diminuisce, la pompa si accende e inizia a pompare acqua dal pozzo nell'accumulatore idraulico. Pertanto, quando si regola la pressione nel sistema, la pompa funziona quando viene consumata acqua o viene spenta quando tutti i consumatori di acqua vengono spenti.

Posizione della stazione di pompaggio

Posizione della stazione di pompaggio

Prima di installare la stazione dovrebbe determinare la sua posizione. La stazione di pompaggio dovrebbe essere vicina al pozzo. La tubazione dal pozzo alla casa deve essere posata sotto il livello di congelamento del suolo con isolamento e protezione dal gelo. Opzioni di alloggio:

  1. Spazio riscaldato con utilità speciale: fienile separato, ripostiglio in casa o nel seminterrato della casa. L'opzione più preferita, in quanto consente in qualsiasi momento di effettuare la manutenzione delle apparecchiature in una stanza calda.
  2. Nel cassone, che è un pozzo protettivo, collocato sotto il livello di congelamento del suolo. Questa opzione è meno comune. Il cassone è isolato per evitare il congelamento del terreno in condizioni di freddo estremo, per prevenire il congelamento, il danneggiamento e il guasto di tutte le apparecchiature costose.

Montaggio della stazione

Connessione alla stazione di pompaggio

Con l'autoinstallazione, è necessario sapere come collegare la stazione. Affidabilità e durata del sistema di alimentazione dell'acqua dipendono dalla corretta installazione.

  1. Installazione della stazione di pompaggio. Può essere installato sulla staffa a forma di L fissata sulla parete della stanza, un podio speciale sul pavimento in cui si trova la stazione. La stazione è posizionata, concentrandosi sulla direzione della pipeline verso il pozzo, in modo che non ci siano curve inutili. La stazione non dovrebbe essere in contatto con il muro. I cuscinetti in gomma possono essere installati sotto le zampe della stazione per eliminare i rumori dovuti alle vibrazioni durante il funzionamento.
  2. Installazione dell'ingresso alla stazione. Tramite adattatori all'ingresso nella stazione, viene installato un filtro grossolano, una valvola di ritegno, valvole di arresto e un giunto per il passaggio a una tubazione di plastica.
  3. Installazione del tubo di aspirazione. Alla fine della tubazione, che si trova nel pozzo, sono installate una rete metallica e una valvola di ritegno. Per posare la condotta, viene scavata una fossa fino alla profondità della penetrazione del gelo, in cui viene posata l'acqua. I tubi sono posati su un cuscino di sabbia e ricoperti di sabbia. Con una grande profondità di penetrazione del gelo, la tubazione è isolata. Le tubazioni portano in casa e sono collegate all'attacco dell'adattatore.
  4. Installazione della pipeline di uscita. Il tubo flessibile dell'accumulatore è collegato a un pressostato. All'uscita di tubi rigidi attaccati filtro fine, valvola di ritegno, valvole, giunti per il tubo di pressione in casa.

Prima di una prova, l'acqua viene versata nella stazione di pompaggio. Questo è necessario per evitare che la pompa giri al minimo.

La pompa è collegata alla rete elettrica e funziona. Tutti gli elementi di chiusura devono essere aperti. Tutte le connessioni sono controllate per eventuali perdite.

video

Ascolta i consigli per la scelta di una stazione di pompaggio:

Guarda come è installata la pompa dell'acqua:

schemi

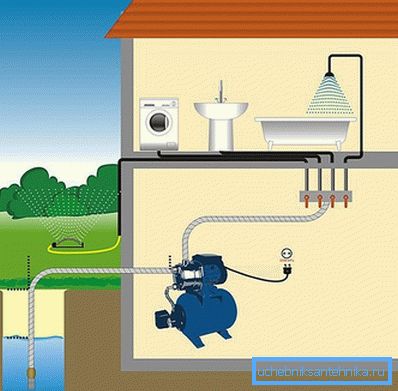

Il principio di collegamento della stazione di pompaggio

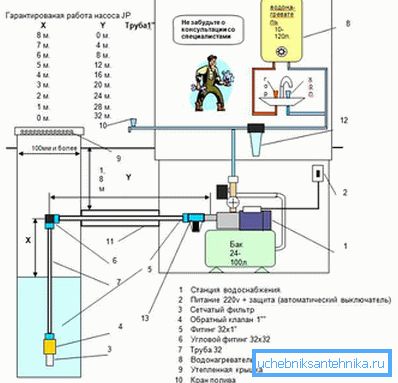

Parametri di connessione per il funzionamento ottimale della stazione di pompaggio

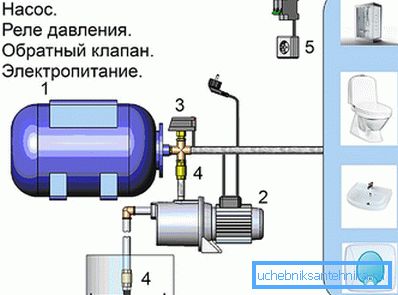

Schema della stazione di pompaggio

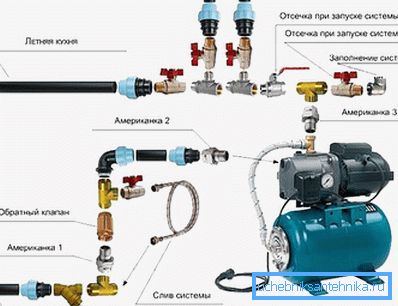

Schema di collegamento delle stazioni di pompaggio
