Come misurare le tubature dell'acqua: tutto ciò che è

La gamma di tubi per l'acqua comprende prodotti di varie dimensioni. Per non entrare in una situazione spiacevole, quando le parti acquistate non si adattano alla sezione o ad altri parametri a quelli già installati, è importante per ciascun idraulico non solo conoscere i diametri dei tubi più comuni, ma anche poterli misurare correttamente. Il nostro articolo sarà dedicato a queste domande.

Dimensioni di apparecchiature sanitarie

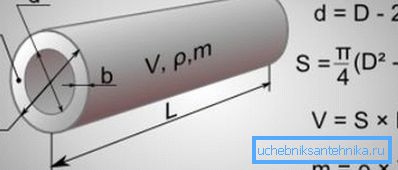

Parametri di base

Prima di analizzare la gamma di dimensioni dei prodotti per acqua e gas, che è riportata nei corrispondenti Standard e SNiPs dello Stato, è necessario capire su quali parametri opereremo.

Quando misuriamo queste parti, avremo bisogno dei seguenti valori:

• D - diametro. Rappresenta la distanza tra i punti più lontani tra loro sulla superficie esterna.
• Doo - pass condizionale. L'entità del passaggio condizionale è pari al diametro del canale interno del tubo, arrotondato ad un valore standard con un certo grado di precisione.

Fai attenzione! Nella marcatura internazionale, i simboli D e Dn, rispettivamente, sono usati per indicare il diametro esterno e il passaggio condizionale.

• s - spessore della parete. Più alto è questo valore, più durevole sarà la struttura e maggiore sarà la pressione del tubo.

Inoltre, al fine di apprezzare appieno le capacità di un particolare modello, viene utilizzato il cosiddetto aspect ratio standard (SDR). Questo valore è calcolato dalla formula:

SDR = D / s

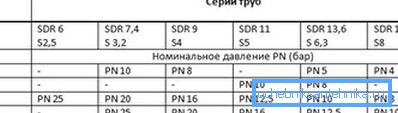

Di norma, il valore SDR è arrotondato ai valori tabulari, che consente di selezionare facilmente un materiale con la resistenza desiderata alla pressione interna.

Pollici o millimetri?

Un altro punto importante è determinare il rapporto tra le dimensioni del tubo metrico e in pollici. Sembrerebbe che non ci sia nulla di più semplice: basta moltiplicare il diametro del tubo in pollici della misura di un pollice (circa 25,4 mm) e otteniamo il risultato desiderato, ma in pratica tutto è un po 'più complicato.

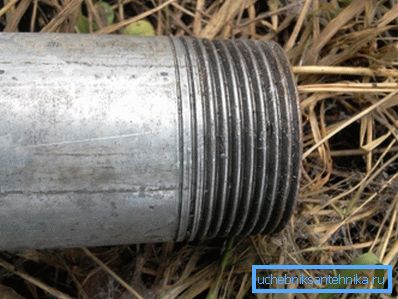

Il fatto è che i pollici caratterizzano il filo del tubo, che viene tagliato al diametro esterno, e quando si selezionano i tubi (specialmente quando si sostituiscono prodotti in metallo con plastica), il diametro interno è importante.

Quindi gli idraulici professionisti usano rapporti standard:

• Tubo dell'acqua 1 2 pollici - passaggio condizionale 15 mm, diametro esterno da 20 a 22 mm.
• Tubo dell'acqua 3 4-tubo in 20 mm, sezione esterna da 25 a 27 mm.
• Prodotto in pollici - 25 e 32 mm, rispettivamente.
• Tubo dell'acqua 1 1 2 - passaggio condizionato di 40 mm, a seconda dello spessore della parete può avere un diametro da 45 a 50 mm.

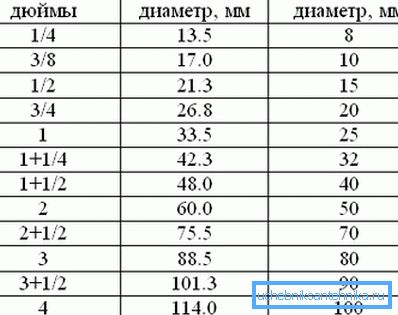

Anche nel nostro articolo sono riportate tabelle di rapporti in pollici e dimensioni metriche dei tubi più usati nel lavoro.

capacità

A volte per la selezione delle parti utilizzate nella costruzione di comunicazioni, è necessario scoprire la capacità di un tubo di un certo diametro.

Questo valore indica quanto liquido può passare attraverso il canale interno per unità di tempo e dipende dai seguenti fattori:

• Materiale di cui è fatto il tubo.
• Forma del prodotto (rotondo / profilo).
• Il diametro del passaggio condizionale.
• La lunghezza totale del contorno.
• La presenza della pendenza e il suo grado.
• Pressione del sistema

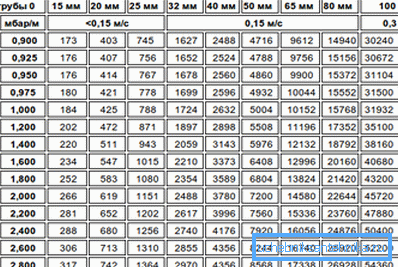

Per il calcolo di questo valore vengono solitamente utilizzate formule ingombranti, poiché gli idraulici solitamente utilizzano soluzioni standard, testate nel tempo o utilizzano valori di tabella. Pertanto, secondo tale tabella, la portata di un tubo dell'acqua è di 100 mm con una velocità di movimento del liquido a 0,3 m / se una pressione di 90 Pa / m sarà di circa 30 mila kg / h.

Fai attenzione! Per non eseguire i tuoi calcoli, puoi scaricare un programma di calcolatrice speciale.

Metodi di misurazione a casa

Puoi misurare il tubo con le tue mani in diversi modi:

• Se il prodotto ha un diametro sufficientemente grande, allora il modo più semplice è utilizzare un nastro di misurazione flessibile (un metro su misura è perfetto). Avvolgere il nastro attorno al tubo e misurare la circonferenza nella parte più larga. Quindi calcoliamo il diametro dividendo la circonferenza per il numero "Pi", approssimativamente uguale a 3,1416.

Fai attenzione! Poiché le parti standardizzate sono utilizzate nella vita di tutti i giorni, l'istruzione consiglia semplicemente di dividere la circonferenza per 3: l'accuratezza sarà abbastanza sufficiente.

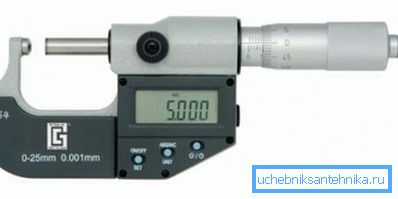

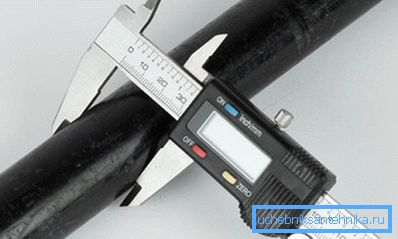

• Per lavorare con tubi di piccolo diametro, è possibile utilizzare un calibro o un micrometro. Se si devono affrontare compiti simili su base continuativa, è meglio acquistare un modello con un display elettronico: il suo prezzo è leggermente superiore a quello degli indicatori standard, ma è incomparabilmente più comodo usarlo.
• Usando una pinza puoi anche determinare il diametro interno del prodotto. Per fare ciò, in una sezione in più punti, misuriamo lo spessore delle pareti, calcoliamo il valore medio di questo parametro e lo sottraggiamo due volte rispetto al valore impostato del diametro esterno.

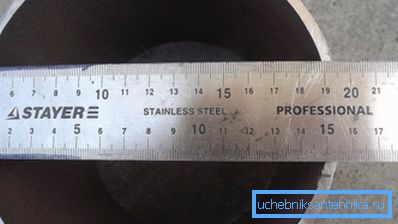

• Infine, per risolvere il problema, è possibile utilizzare programmi grafici. Ad una pipe che deve essere misurata, applichiamo un righello o un oggetto con dimensioni precedentemente conosciute (ad esempio una scatola di fiammiferi). Fotografiamo il prodotto, quindi con l'aiuto di programmi per computer correliamo le dimensioni dello standard con le dimensioni del tubo.

Fai attenzione! Molto spesso, questa tecnica viene utilizzata per oggetti di grandi dimensioni, così come per le pipe, il cui accesso è molto difficile da ottenere.

conclusione

Scopri quale prodotto di fronte a noi - un tubo dell'acqua da 50 mm, 60 mm o 1 1/2 pollici - in diversi modi. E più accuratamente misuriamo, maggiore è la probabilità che una parte adatta venga selezionata per la connessione o la sostituzione. Puoi saperne di più sui principi di misurazione dei prodotti per tubi nel video in questo articolo.
