Come portare l'acqua in una casa da un pozzo - l'intero

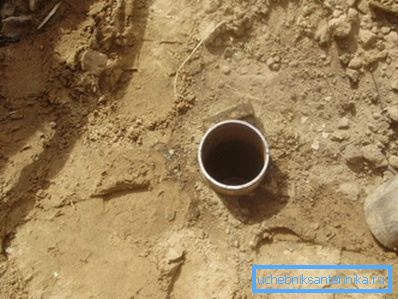

L'approvvigionamento idrico autonomo è una cosa necessaria, ma molto importante. Non dovrai solo sviluppare la fonte, ma anche assicurare l'approvvigionamento idrico ininterrotto con i parametri necessari di pressione, composizione chimica e volume. Diremo come portare l'acqua dal pozzo in casa con le tue mani e come collegare e regolare l'attrezzatura necessaria.

Sistema di approvvigionamento idrico autonomo

In cosa consiste

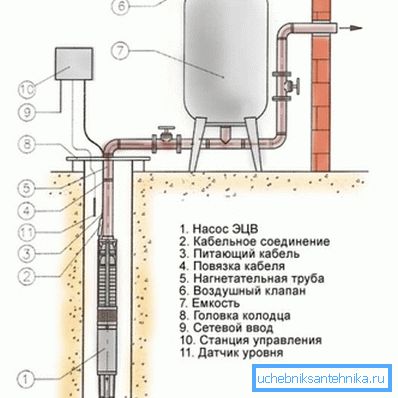

Un sistema autonomo di approvvigionamento idrico è un insieme di strumenti che consentono di sollevare l'acqua da un pozzo, trasportarla, accumularla, creare i parametri di pressione necessari, nonché gestire e coordinare il lavoro di tutti gli elementi del sistema.

Le moderne capacità tecniche e materiali consentono di creare un sistema di approvvigionamento idrico completamente autonomo e automatizzato, quindi considereremo solo tale opzione.

Quindi, la composizione del gasdotto del downhole comprende:

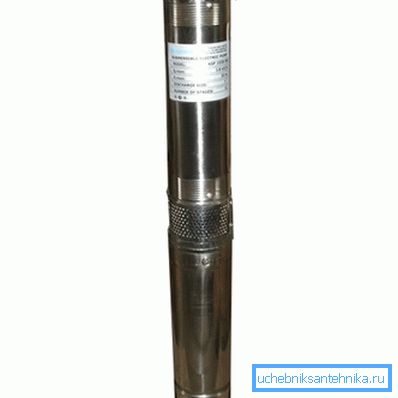

1. Pompa per pozzi profondi. La maggior parte dei pozzi ha una profondità superiore a 8 metri, quindi è necessario utilizzare l'unità di immersione;
2. Nipplo con filettatura esterna bilaterale, valvola di non ritorno e giunto per il collegamento dell'uscita della pompa con il tubo di sollevamento;
3. Tubo dell'acqua È importante scegliere un prodotto in grado di resistere alla pressione in base alla profondità del pozzo, è meglio utilizzare modelli in metallo-plastica o polimeri, consigliamo tubazioni in polietilene a bassa pressione (HDPE);
4. Cavo di alimentazione del motore della pompa e del piombo sigillato (morsettiera a prova di umidità);
5. Raccordo per la transizione da un tubo verticale a un tubo orizzontale. Questo può essere un ginocchio o un tee, a seconda delle caratteristiche dell'installazione del tubo;
6. pozzi altezza libera. Questo prodotto è una copertura sigillata sui morsetti a vite con un terminale per tubi e cavi, nonché elementi di fissaggio per il cavo di sicurezza;
7. Tubo orizzontale per il trasporto dell'acqua dalla sorgente alla casa. Qui è anche meglio usare un tubo PND dello stesso diametro;
8. Una serie di accessori per il collegamento del ricevitore: giunti girevoli, filtro angolare, nipplo. A seconda della configurazione dei tubi, questo kit può variare;
9. Serbatoio d'acqua accumulatore (ricevitore) 200 litri. È meglio usare prodotti in plastica con una membrana, dotata di manometro e pressostato;
10. Avviatore magnetico, i cui terminali chiudono / aprono il circuito di alimentazione della pompa. L'avviatore è controllato dalla corrente di funzionamento dal pressostato del ricevitore. Installato per avviare pompe ad alta potenza con grandi correnti di avviamento;
11. Stazione di controllo della pompa, che consente l'avvio e il riavvio manuale del dispositivo;
12. Sensore di livello dell'acqua nel pozzo e relè di arresto di emergenza della pompa quando il livello dell'acqua scende al di sotto del livello consentito.

Fai attenzione! La pompa sommergibile e gli elementi di automazione del controllo devono essere della massima qualità, quindi non è consigliabile salvare e acquistare prodotti di produttori dubbi.

Immersione e collegamento della pompa

Andiamo al lavoro.

Per prima cosa è necessario assemblare un sistema di sollevamento dell'acqua in superficie:

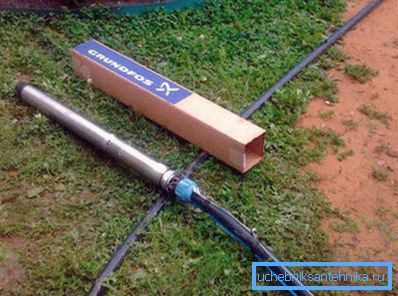

1. Prendiamo la pompa e nella sua apertura di uscita torciamo il capezzolo con una filettatura esterna. Quindi avvolgere la valvola di ritegno sul nipplo e avvitare il giunto per collegarlo al tubo PND (il giunto è solitamente utilizzato 32 / pollice);

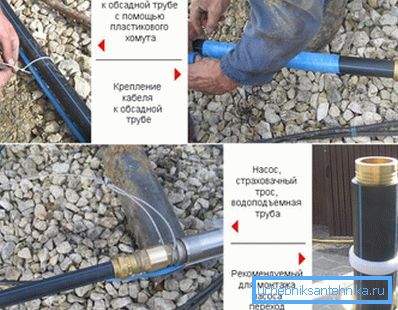

1. Collegare il giunto con un tubo dell'acqua, pretagliato a misura. Il cavo di alimentazione del motore viene posato lungo il tubo e fissato con nastro o morsetti ogni 2 o 3 metri;

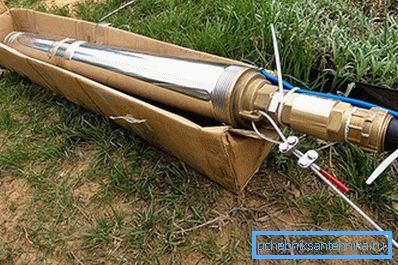

1. Nei fori di montaggio sul corpo della pompa passare attraverso un cavo di sicurezza (di solito incluso) e fissarlo con due clip sui bulloni;

1. Prendiamo la pompa e la abbassiamo delicatamente nel pozzetto, cercando di non toccare le pareti dell'involucro. La distanza dal fondo è almeno 1 - 2 metri. Il livello dinamico dell'acqua nel pozzo deve essere almeno 5 metri sopra la pompa;

1. L'estremità superiore del tubo è infilata nel foro della testa pozzo e bloccata, arriviamo anche con un cavo. Il cavo di sicurezza è collegato ad un anello speciale sul lato inferiore del tappo superiore;

1. Colleghiamo il cavo alla rete di 220 V e facciamo un test di avvio della pompa. Se l'acqua non va subito - tirala con la bocca fuori dal tubo, la valvola di ritegno potrebbe non aver funzionato a causa dell'aria nel sistema;

1. Se l'acqua va, significa che il primo stadio è completato.

  Fai attenzione! Se la pompa è già dotata di una valvola di ritegno, è meglio duplicarla con un prodotto in ottone, poiché è molto più affidabile: il prezzo di una pompa buona è troppo alto per rischiare.

Gasdotto sotterraneo

Ora, in realtà, come ottenere acqua da un pozzo in una casa. Per questi scopi, è preferibile utilizzare un tubo in polietilene, poiché è venduto in bobine, e si ha la possibilità di scegliere un segmento della lunghezza desiderata per evitare giunture inutili.

Utile anche una connessione girevole per tubi PND e un set di accessori aggiuntivi. Utilizzare solo prodotti di qualità, si consiglia di interrompere la scelta sui produttori italiani.

Quindi, l'istruzione per la posa dei tubi dal pozzo alla casa:

1. Alla profondità del congelamento del suolo (per ogni regione ha il suo, la zona centrale della Russia è di circa 5 metri) scaviamo una trincea dal pozzo alla casa. È meglio posizionare la comunicazione nella linea retta più breve, poiché in tal caso non saranno necessarie le docking station girevoli e il consumo di materiali sarà inferiore;

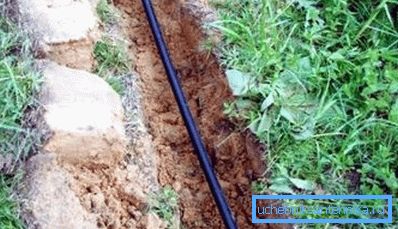

1. In fondo alla trincea versiamo uno strato di sabbia alto 10-20 cm, con una leggera inclinazione verso il pozzo (l'1% sarà sufficiente). Abbiamo messo una pipa su questo letto;

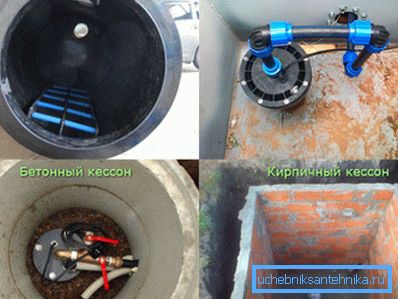

1. Mettiamo un'estremità del tubo nel cassone e lo colleghiamo con l'aiuto di un ginocchio e dei raccordi con un tubo di sollevamento;

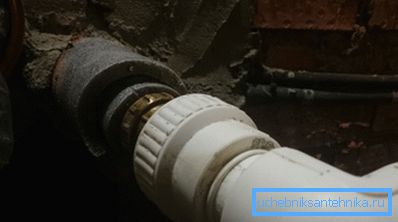

1. Iniziamo la seconda estremità in un foro speciale nella fondazione della casa o della base, forniamo il punto di ingresso con un manicotto di plastica e lo sigilliamo accuratamente con silicone o altro sigillante;

1. Il tubo è coperto con uno strato di sabbia in modo che sia coperto per un'altezza di 15 cm, quindi la trincea è ricoperta di terra. Le pietre nel terreno non devono cadere, non è possibile che il rinterro non sia in grado di farlo.

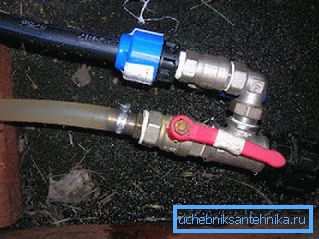

1. Nella parte inferiore del tubo è meglio prevedere una valvola di drenaggio per drenare l'acqua dal pozzo in caso di conservazione del sito per l'inverno.

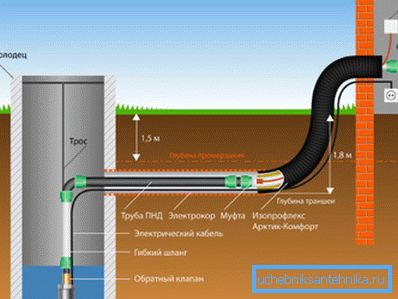

  Fai attenzione! Se la condotta viene approfondita al di sotto del livello di congelamento del terreno, allora deve essere isolata con uno speciale involucro in polistirolo espanso, nel quale è meglio inserire un cavo scaldante collegato all'interruttore della temperatura. Inoltre, vieni con una trama di input, che si trova in superficie o vicino ad essa.

Connessione del ricevitore

Come già detto, il sistema di approvvigionamento idrico dovrebbe non solo fornire acqua al consumatore, ma anche assicurare pressione e prestazioni accettabili per il normale funzionamento delle apparecchiature sanitarie. La pompa sommergibile è in grado di creare una pressione sufficientemente alta, tuttavia sarà instabile e con un blocco improvviso della valvola può verificarsi uno shock idraulico.

Inoltre, se la pompa è collegata direttamente alla rete idrica, ogni volta che il rubinetto viene sbloccato in qualsiasi impianto idraulico (lavandino, lavandino, bagno, toilette, ecc.), Il motore della pompa si accende. Ciò influirà negativamente sulla durata del motore, sulla meccanica della pompa e sui punti di spegnimento del relè o dell'avviatore.

Pertanto, è necessario un idroaccumulatore, che accumulerà acqua sotto pressione e lo fornirà al consumatore. Quando la pressione nel serbatoio del dispositivo scende al di sotto di un certo livello, si attiva il pressostato che chiude il circuito di alimentazione del motore della pompa e pompa il volume d'acqua richiesto. Se la capacità del serbatoio è di 100 litri o più, per un numero medio di famiglie il numero di partenze della pompa sarà ridotto e durerà a lungo.

Di norma, il volume del serbatoio del ricevitore viene calcolato sulla base del rapporto di 20 litri per rubinetto, compresi i servizi igienici, le piante per innaffiare e altri.

Ci siamo fermati per entrare nella pipa in casa. Vai avanti:

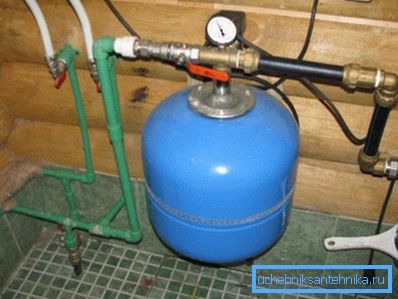

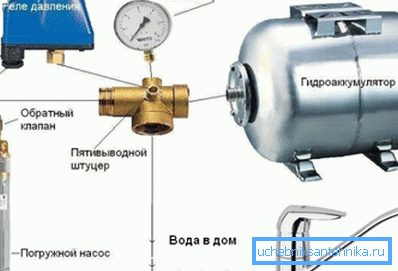

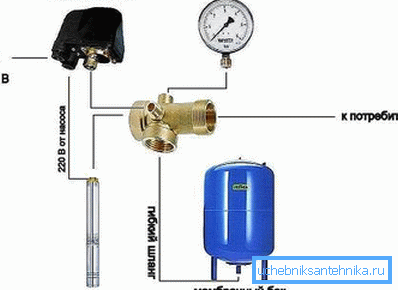

1. L'ingresso del tubo è collegato tramite un raccordo con un raccordo a cinque poli. Si avvolge l'attacco su un foro di pollice attraverso il capezzolo con un dado a cappello;

1. All'entrata del ricevitore avvolgiamo una curva d'angolo, che estendiamo con un segmento di tubo della lunghezza desiderata. Se possibile, invece di tubo e gomito, usiamo un tubo flessibile con un rubinetto;

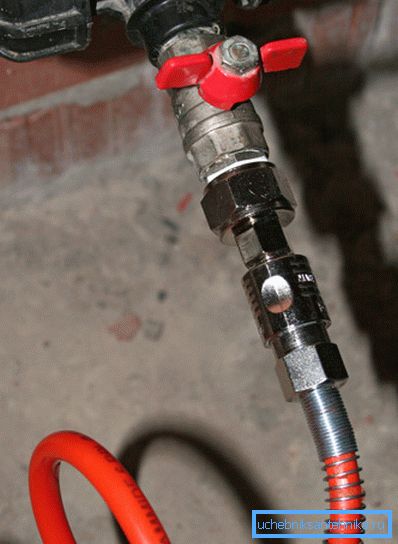

1. L'estremità del tubo del ricevitore è collegata attraverso una valvola a sfera con un dado a cappello con qualsiasi foro di montaggio libero. Se viene utilizzato un tubo con un rubinetto, la sua estremità viene semplicemente avvitata attraverso un adattatore ("americano") nell'apertura dell'ugello;

1. Alla buca? pollici collegano il manometro;
2. Per un buco non occupato? pollice collegare il pressostato;

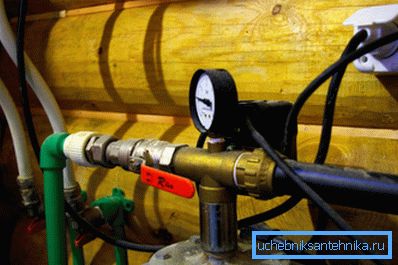

1. Il restante foro in pollici del giunto di distribuzione è collegato attraverso una valvola con un dado a cappello alla rete idrica diretta al consumatore;

1. Colleghiamo il cavo di alimentazione della pompa ai terminali del relè che si avviano e si spengono. Il circuito di commutazione è semplice e descritto nelle istruzioni per il relè. Se è necessario un avviatore, la sua bobina viene alimentata da un relè e la pompa è collegata ai terminali dell'avviatore;

1. Separatamente, alimentiamo il cavo della pompa attraverso un interruttore manuale, progettato per la corrente di avviamento del motore con un doppio margine;

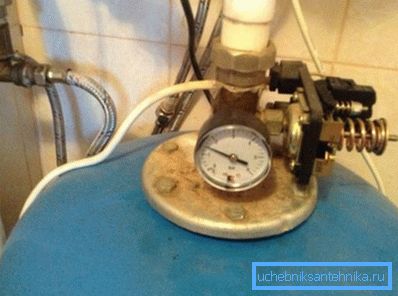

1. Usando l'interruttore a levetta manuale, iniziamo l'attrezzatura di pompaggio e aspettiamo che il serbatoio sia pieno, e il sistema spegne automaticamente la potenza del motore della pompa. Notiamo la pressione sul manometro. Quindi apriamo diversi rubinetti e lasciamo scendere l'acqua fino a quando il sistema non riaccende la pompa, anche fissiamo il valore di pressione;

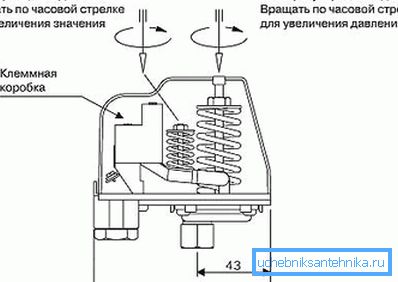

1. Confrontiamo i valori ottenuti con le caratteristiche del passaporto del ricevitore e, se necessario, regoliamo il relè.

conclusione

L'installazione di un sistema di approvvigionamento idrico autonomo è un compito molto responsabile, costituito da molte fasi. Tuttavia, l'intero complesso di lavori può essere eseguito indipendentemente seguendo i punti del nostro manuale (anche imparare come ottenere una pompa da un pozzo).

Il video in questo articolo mostra il processo in modo più chiaro.
