Come realizzare un trapano per un pozzo a casa

26-08-2018
Approvvigionamento idrico

Al fine di dotare un sistema di approvvigionamento idrico autonomo in un orto, non è affatto necessario costruire un costoso pozzo artesiano, il cui prezzo può essere incompatibile con le esigenze di approvvigionamento idrico. Sarebbe più ragionevole fare un pozzo superficiale sulla sabbia, le cui risorse sono sufficienti per fornire acqua a qualsiasi dacia stagionale.

A condizione che l'acqua sotterranea si trovi a una profondità ridotta e che la composizione del terreno nel sito non contenga rocce e sia costituita principalmente da strati sabbiosi e argillosi, tale pozzo può essere realizzato indipendentemente utilizzando semplici dispositivi di perforazione.

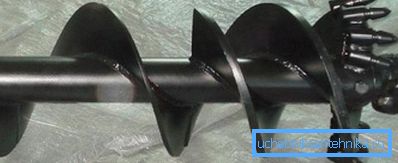

Trapano a spirale (trivella).

Foratura manuale

Questo articolo discuterà come realizzare un trapano per perforare pozzi fino a 20 metri di profondità senza usare attrezzature speciali pesanti.

Al lettore saranno offerte istruzioni per la produzione di tre tipi di dispositivi autoprodotti per la perforazione manuale di pozzi, che sono più comuni tra i proprietari di terreni da giardino.

Oltre alla descrizione, questo articolo contiene i disegni del trapano per un pozzo con le proprie mani, in base al quale, se si ha esperienza nel lavoro dei metalli, è possibile creare uno strumento di perforazione semplice da soli.

Il principio generale dei pozzi di produzione manuale.

Perforazione del cavo

Questo tipo di perforazione è conveniente perché non richiede la fabbricazione di alcun dispositivo speciale e la piattaforma di perforazione può essere assemblata con materiali di scarto. Inoltre, ti consente di eseguire tutto il lavoro da solo senza aiuto.

L'essenza di questo tipo di perforazione è la seguente:

  1. Un tubo pesante con un'estremità appuntita viene lasciato cadere in un pozzo da una grande altezza.
  2. Sotto l'azione del suo peso, quando la parete del tubo cade sul fondo del pozzo, la parete del tubo taglia nel corpo del viso, e parte del terreno entra nel tubo.
  3. Dopo di ciò, il tubo viene nuovamente sollevato a una certa altezza e bruscamente lasciato cadere.
  4. A poco a poco, il pozzo si approfondisce e il fondo del viso si accumula nel tubo dell'ammortizzatore.
  5. Dopo diversi colpi, il tubo viene rimosso sulla superficie con un argano manuale o elettrico per pulirlo.
  6. Dopo aver sollevato la testa di impatto, viene retratta lateralmente e pulita dalla roccia di perforazione con diversi colpi di un pesante martello, e quindi l'intero processo ricomincia.

Trapano a percussione

Pertanto, la perforazione continua fino al raggiungimento della profondità del pozzo richiesta.

Successivamente, verrà descritto come realizzare un trapano per la perforazione di pozzi usando un metodo a percussione, nonché come realizzare la piattaforma di perforazione più semplice:

  1. Installare un treppiede con un'altezza di 2-3 m sopra il sito di perforazione futuro.
  2. Nella sua parte superiore, è necessario fissare l'unità per la fune e collegare un argano manuale o elettrico a uno o due supporti.
  3. Il trapano a percussione è un tubo a pareti spesse, che con il suo diametro deve corrispondere al diametro del futuro foro del pozzo.
  4. All'estremità superiore del tubo perpendicolare al suo asse longitudinale, è necessario saldare una striscia di metallo spesso con un foro, il cui diametro dovrebbe corrispondere allo spessore della fune di sollevamento. Il foro dovrebbe essere posizionato lungo la linea centrale del tubo.
  5. All'estremità inferiore del tubo deve eseguire un affilatura anulare o dentata. Se possibile, dopo l'affilatura è preferibile temperare l'estremità in un forno a muffola.
  6. Per facilitare la pulizia del terreno nella parte superiore del tubo, è possibile praticare uno slot o praticare alcuni fori radiali.

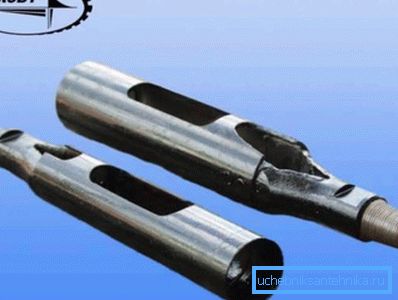

La foto mostra le esercitazioni per i cavi degli shock.

   Suggerimento: Se la potenza dell'argano consente di accelerare il lavoro, è possibile aumentare il peso del trapano da impatto installando pesi metallici rimovibili aggiuntivi nella parte superiore.

Perforazione a rotazione

Questo tipo di lavoro è caratterizzato dal fatto che lo strumento di lavoro taglia nel terreno e rimuove la roccia residua sotto l'azione delle forze di rotazione. Per fare questo lavoro, di regola, sono coinvolte due persone che si trovano su entrambi i lati della barra di trivellazione e la ruotano con l'aiuto di un lungo rottame o tubo d'acciaio.

Quindi, un pozzo d'acqua poco profondo sulla sabbia può essere fatto in breve tempo senza l'utilizzo di alcuna attrezzatura aggiuntiva. Tutto ciò che serve per questo è un trapano a mano del diametro richiesto, una canna per costruire la lunghezza dell'utensile, due tubi per girare una lunghezza sufficiente e diversi giorni di tempo libero.

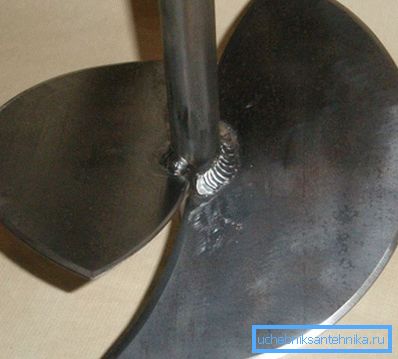

Trapano a coclea fatto in casa

Trapano a spirale

Per la perforazione manuale di pozzi in terreni leggeri e non sassosi, uno dei due tipi di strumenti di lavoro è il più spesso usato: spirale e punta a cucchiaio.

La coclea a spirale (detta anche trivella) nella posizione di lavoro è una barra verticale di un tubo a pareti spesse, nella parte inferiore della quale è installato un utensile da taglio in metallo duro. Strisce a spirale di acciaio temprato saldate lungo la barra dal bordo tagliente.

Durante la rotazione, il tagliente taglia il terreno e le strisce a spirale lo spingono verso l'alto, creando così un ulteriore arresto nella direzione della perforazione. Nel processo, il terreno residuo dal pozzo si accumula tra i giri della vite, quindi deve essere periodicamente tirato in superficie per la pulizia.

Prima di eseguire un trapano per un pozzo, è necessario preparare un tubo a pareti spesse della lunghezza richiesta e un disco di metallo di acciaio di 4-6 mm di spessore, con un diametro esterno uguale al diametro del pozzo.

  1. L'estremità inferiore del tubo deve essere affilata o saldata nella punta affilata di acciaio temprato.
  2. Tagliare un disco di metallo a metà e sul lato tagliente di ogni metà eseguire una levigatura liscia o ad ingranaggi.
  3. Saldare le metà del disco d'acciaio ad un'asta verticale ad una distanza di 125 mm dall'estremità appuntita su lati opposti con un angolo di 70 ° rispetto al suo asse longitudinale. Pertanto, l'angolo tra loro dovrebbe essere 40 °.
  4. Nella parte superiore della barra installare un accoppiamento filettato per costruirlo lungo la lunghezza.

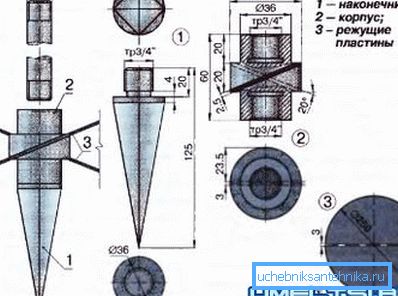

Disegno di un trapano a spirale.

   Suggerimento: Come parti per la trivella, è possibile utilizzare una lama da taglio tagliata a metà da una sega circolare del diametro appropriato.

Spoon bur

Per lavori in morbido, resistente alla caduta di argilla o terreni sabbiosi, puoi usare un cucchiaio. È conveniente in quanto l'apertura del terreno viene effettuata non solo sul lato inferiore, ma anche sul lato tagliente, raccogliendo la roccia selezionata all'interno del cilindro. La pulizia richiede anche la rimozione periodica dello strumento di lavoro dal pozzo alla superficie.

Per realizzare un dispositivo del genere, è necessario un tubo con pareti spesse di diametro adeguato, una saldatrice e un set standard di strumenti idraulici.

  1. Nella sezione del tubo è necessario realizzare una fessura longitudinale secondo il disegno.
  2. Utilizzare un martello pesante e scarti a punta piatta per dare al tubo la sezione trasversale richiesta.
  3. Affilare i bordi taglienti inferiori e laterali.
  4. Sul fondo del tubo lungo il suo asse longitudinale, saldare un trapano grosso con un diametro di 18-36 mm.
  5. Saldare una barra verticale alla parte superiore del tubo. L'asse longitudinale dell'asta deve essere spostato nella direzione relativa all'asse longitudinale dell'utensile di lavoro di 10-15 mm.

Se possibile, si consiglia di eseguire l'indurimento dei taglienti di qualsiasi utensile di perforazione.

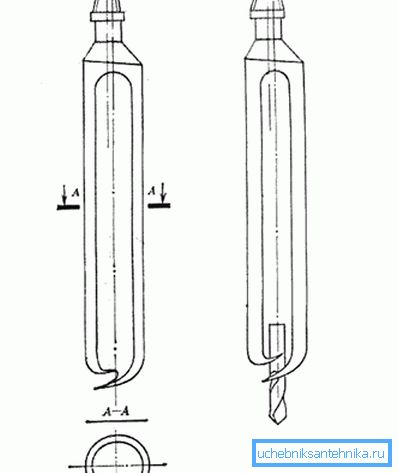

Disegno schematico di un trapano per un pozzo da un tubo a pareti spesse.

   Suggerimento: La larghezza della fessura nel tubo dipende dalla composizione del terreno ed è scelta empiricamente. Il terreno asciutto e sciolto si trova sul sito, minore deve essere la larghezza dello slot

conclusione

Dopo aver letto questo articolo, puoi giungere alla conclusione che, in condizioni geologiche favorevoli, è possibile realizzare un pozzo superficiale sulla tua orto utilizzando due persone che usano attrezzature fatte da te.

Ulteriori informazioni su questo problema possono essere ottenute guardando il video in questo articolo o leggendo materiali simili sul nostro sito.
