Crane 11b18bk: dispositivo, applicazione, problemi

In questo materiale dobbiamo studiare la valvola della frizione a tre vie per il manometro 11Б18БК. Scopriremo come è organizzato questo elemento della valvola di arresto, di cosa è fatto e per quale scopo viene utilizzato. Inoltre, esamineremo i problemi tipici della valvola.

dispositivo

Il nostro eroe è una valvola di tensione in sughero. La commutazione delle modalità viene eseguita da un tappo conico rotante con una corsa passante. Ghiandola o sigillo completamente assente; la sigillatura fornisce solo la molatura nelle superfici di lavoro del sughero e del corpo valvola.

Nota: la parte terminale della spina passa attraverso la custodia ed è filettata. Il dado con una rondella avvitata consente di regolare il grado di bloccaggio della spina al corpo; aumentare il bloccaggio è usato per eliminare le perdite.

La porta 11B18BK è emessa in diverse opzioni di esecuzione.

Due fili

Nella versione più semplice, è una comune valvola di accoppiamento diretto con due filetti interni.

Ci sono solo tre opzioni per la dimensione dei thread del tubo:

1. Filettature dei tubi da 1/2 pollice (DU15) su entrambi i lati.
2. Filettatura metrica M20x1,5 su entrambi i lati.
3. La combinazione di tubi e filetti metrici.

Due fili, maniglia

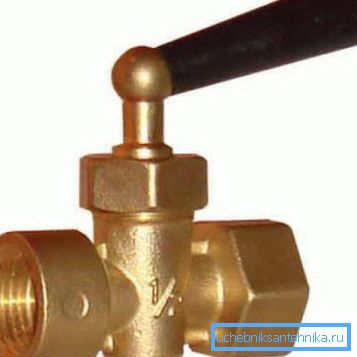

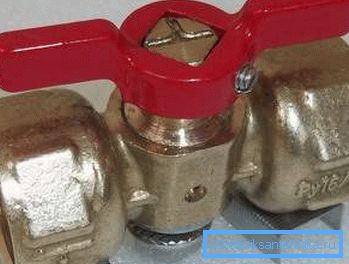

La differenza di questa prestazione rispetto alla precedente è solo nel fatto che il tappo è dotato di una comoda maniglia. Senza di esso, la valvola deve essere aperta con un clacson o (più spesso) con una chiave gas, che spesso porta ad una rottura delle facce sulla barra.

Due fili, flangia

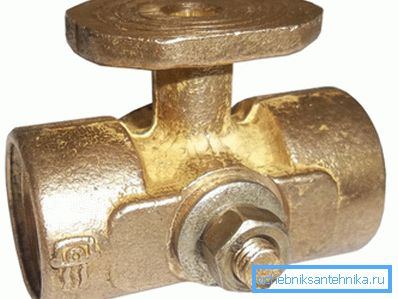

Nella versione con flangia del tubo, davanti a noi appare una vera gru a 3 vie che consente di realizzare le seguenti configurazioni:

• L'ingresso filettato è chiuso.
• L'ingresso è collegato al secondo filo.
• L'ingresso è collegato alla flangia.
• L'ingresso è collegato alla filettatura e alla flangia.

Curiosamente: questa performance può essere trovata con il proprio nome - 11B38BK.

Due fili, flangia, manopola

La configurazione parla da sola: il prodotto con un paio di fili e una flangia è dotato di una maniglia.

caratteristiche

Ecco le principali caratteristiche della valvola:

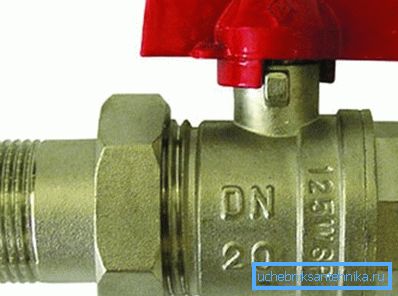

Utile: le dimensioni e la pressione di lavoro sono normalmente presenti nell'etichettatura delle valvole. Ad esempio, l'iscrizione DN15 PN16 indica che si tratta di un prodotto con una larghezza nominale (circa corrispondente al diametro interno del tubo) di 15 mm e una pressione di esercizio di 16 atmosfere.

applicazione

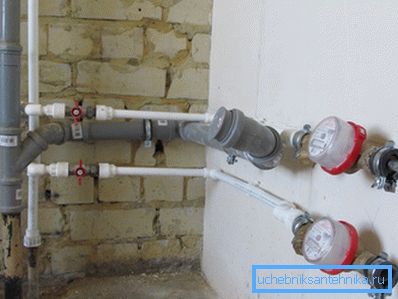

L'uso più razionale sughero manicotto valvola senza flangia - come sbrosnika montante per il riscaldamento o il controllo della valvola nel circuito, o calibro di acqua nodo EhLEVATORNAJa. Installazione come valvole, raccordi, o puntoni sovrapposti praticata troppo; tuttavia, questa pratica è difettosa. Le ragioni spiegheremo in seguito.

La versione a tre passaggi della valvola con flangia viene utilizzata per il solo scopo: sotto il manometro DU15 o M20. La flangia viene utilizzata per collegare un manometro di riferimento: qualsiasi dispositivo richiede una calibrazione periodica.

problematica

Scorrono direttamente dal dispositivo della valvola.

• Per cambiare la posizione del tappo richiede un notevole sforzo. Sì, l'ottone è un metallo con un coefficiente di attrito relativamente basso, non soggetto a adesione o ossidazione; inoltre le valvole sono fornite dai produttori con lubrificazione applicata. Tuttavia, si crede che l'esperienza dell'autore, un tentativo di chiudere o aprire una valvola che non è stata usata per molto tempo spesso finisca in uno stelo rotto. Le valvole di tensione contro il premistoppa si distinguono per lo sforzo massimo di serrare la spina al corpo e, di conseguenza, la massima resistenza alla sua rotazione. Un forte allentamento del dado di serraggio porta a perdite e spesso l'acqua di ebollizione scorre da sotto il tappo.

• Graffio sul corpo o tubo, preso tra il pezzo scoria o un grano di piombo sabbia al fatto che la valvola comincia a etch. Si passa attraverso sia l'ambiente di lavoro stessa in linea nella posizione chiusa, o cosa succede più spesso, perdite tra la spina e l'alloggiamento. Quando si tenta di serrare il dado sulla spina gambo detriti dent sufficientemente solida in ottone relativamente morbido, lasciando difetto superficiale lappata e aumentando la resistenza all'apertura. Spesso, un tentativo di serrare il dado finisce completamente con un gambo completamente strappato.

Proprio per questo motivo, l'autore raccomanda vivamente l'uso di una valvola a sughero a tensione solo come valvola di sfogo.

Istruzioni per pulire la valvola dalla scoria o sabbia è semplice ed evidente: è sufficiente svitare il dado sullo stelo e rimuovere il tappo. Un problema: è prima necessario reimpostare completamente la conduttura su entrambi i lati della gru. Se si spegne il montante di riscaldamento, si dovrà resettare se stessa e una colonna montante, e riempimento (vale a dire, in realtà, tutto il circuito).

conclusioni:

• La valvola 11B18BK svolge perfettamente le sue funzioni di controllo. La sua versione senza flangia può essere utilizzata come rubinetto di scarico.
• Quando installi tu le valvole attraverso le valvole, è meglio non cercare avventure in più e utilizzare valvole a sfera ben collaudate.

conclusione

Speriamo che le nostre raccomandazioni aiutino il lettore a evitare errori nel processo di selezione delle attrezzature per i propri progetti. Il video in questo articolo, come al solito, offrirà ulteriori informazioni tematiche. Buona fortuna!
