Crane 11b27p1: dispositivo, caratteristiche, versioni,

Come funziona la valvola a sfera in ottone 11b27p1? A quali mezzi, temperature e pressioni è destinata? Quali modelli di questo prodotto possono essere trovati in vendita? Infine, come consiglia il produttore di installare e utilizzare questo prodotto? Scopriamolo.

descrizione

dispositivo

La valvola a sfera 11b27p è sistemata in modo abbastanza tradizionale per questo tipo di valvole:

• La funzione del cancello è eseguita da una sfera con un canale passante in esso.
• La rotazione viene trasmessa dal manico alla sfera attraverso il gambo che passa attraverso il corpo pieghevole.
• La tenuta della sfera e dello stelo è costituita da anelli di tenuta polimerici.

Specifica: il sigillante dello stelo polimerico non è l'unica soluzione per le valvole a sfera. Insieme ad esso, vengono spesso utilizzati anelli di gomma - ahimè, molto meno resistenti all'usura.

Di che materiale è fatto il prodotto? A seconda del produttore, qui sono possibili piccole variazioni dei gradi di lega. Pertanto, le caratteristiche tecniche della gru 11b27p da noi fornite saranno le più comuni, ma non l'unica opzione.

Curiosamente: il colore della maniglia indica l'area di applicazione del prodotto. Il rosso indica le valvole per acqua calda e fredda. La valvola del gas 11b27p è contrassegnata in giallo.

caratteristiche

Le principali caratteristiche tecniche della valvola a sfera 11b27p1 sono abbastanza comuni:

• La pressione di esercizio è di 16 atmosfere. In realtà, è indicato nell'etichettatura del prodotto: un'iscrizione del tipo DU25 RU16 indica che abbiamo una valvola con un diametro nominale di 25 mm e con una pressione di esercizio di 16 kgf / cm2.
• Intervallo di temperatura di funzionamento - da -30 (per il trasporto di gas) a +150 С.

Il prezzo della valvola DN15 RU16 è di 96 rubli; con un aumento delle dimensioni nominali, è comprensibilmente in aumento. Indicatori di crescita e peso:

L'elenco completo dei supporti di lavoro con cui la valvola può funzionare non è fornito dai produttori, ma è limitato a tutte le sostanze liquide e gassose che non sono aggressive per i materiali del prodotto.

Opzioni di esecuzione

Anche l'elenco delle variazioni non ha una durata.

Numerosi rivenditori possono offrire un acquirente esigente:

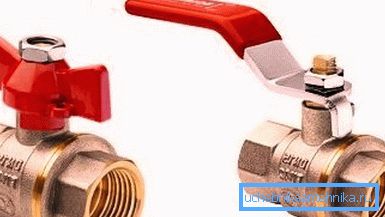

1. Due versioni del manico: leva e farfalla. Il primo è conveniente perché richiede meno sforzo per riposizionare l'otturatore; il secondo è richiesto dove è necessaria la compattezza.

1. Diversi modi di unirsi: thread esterno, thread interno, americano e le loro varie combinazioni.

Raccomandazioni per l'installazione e la manutenzione

• Prima di installare la valvola, esaminarla per individuare eventuali crepe, deformazioni e verificarne le prestazioni ruotando la maniglia. Dovrebbe girare senza problemi, senza attaccarsi e con uno sforzo moderato.
• La gru è montata in posizione completamente aperta. L'istruzione è progettata per impedire che i detriti entrino tra lo scafo e i sedili.

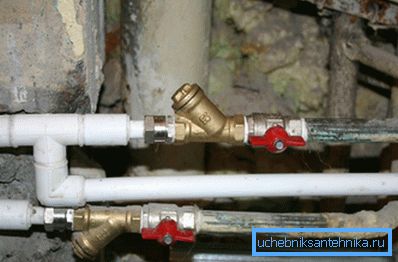

• Si consiglia di utilizzare il nastro FUM o il lino sanitario come bobina.

Commento del fotografo: Il nastro FUM produce una perdita con un corso di filettatura inversa minimo, quindi è meglio sostituirlo con un filo polimerico. È desiderabile impregnare il lino con vernice, vernice o silicone sigillante per tubi: quindi non marcirà a contatto con l'acqua.

• La valvola con filettatura interna è avvitata sul tubo di collegamento 3-4 giri fino alla posizione comoda dell'impugnatura. Girare con grande fatica è inaccettabile: è meglio smontare la valvola, ri-infilare la filettatura e avvitare la vite sul nipplo.
• Come strumento per il montaggio della valvola con le proprie mani, i produttori consigliano vivamente l'uso di una chiave inglese aperta. Il tentativo di serrarlo con una chiave a gas è un modo sicuro per le crepe nel corpo: le spugne comprimono ottone relativamente sottile con una forza pericolosa.

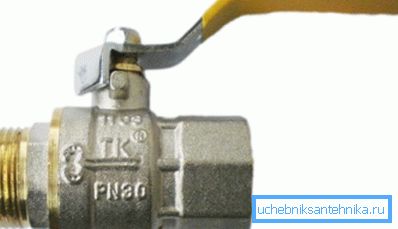

• La manutenzione scende fino a stringere il dado premistoppa mentre la guarnizione avanza. Di regola, la necessità di ciò si verifica dopo 1000 o più cicli; la durata totale del prodotto è stimata in 4 - 10 mila cicli. Nel contesto domestico, questo significato può essere considerato sinonimo della parola eternità.

valutazione

Le caratteristiche fornite da rivenditori e produttori sono senza volto e non danno una risposta alla domanda principale: vale la pena acquistare questo prodotto?

Sì. Sicuramente.

Davanti a noi è un rappresentante eccezionalmente buono delle valvole moderne.

1. Tutti 11b27p - noia. Il foro nella porta corrisponde al diametro del tubo da collegare, il che significa una resistenza idraulica minima. Infatti, la valvola non causa una caduta di pressione maggiore di una sezione di un tubo in polimero della stessa lunghezza.
2. Le valvole sono montate con qualsiasi direzione del fluido di flusso. In questo modo, si confrontano favorevolmente con qualsiasi valvola a vite, che, con una controcorrente, è costantemente minacciata da una rottura della valvola.
3. Circa l'eterno incubo degli impianti idraulici - la necessità di una revisione periodica e il mantenimento delle valvole - puoi finalmente dimenticare completamente. No, la revisione è ancora desiderabile; ma ora si tratta di una rotazione periodica (una volta ogni 1-2 anni) dell'impugnatura della valvola.

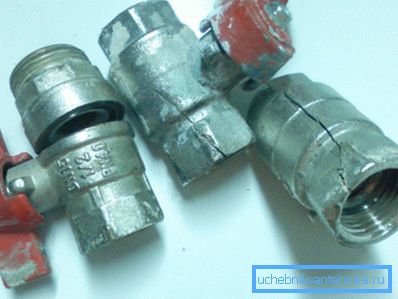

4. Infine, la produzione secondo gli standard e le specifiche nazionali significa che l'acquirente non si imbatterà in un altro miracolo con la cassa in silumin che si sgretola al primo contatto con la chiave. In realtà, il colore giallo dell'ottone senza cromatura non lascia spazio a dubbi.

conclusione

Speriamo che le nostre raccomandazioni aiutino il lettore a scegliere i materiali per i propri progetti. Ulteriori informazioni tematiche, come al solito, offriranno un video in questo articolo. Buona fortuna!
