Crane 11b38bk e i suoi parenti lontani

In questo articolo dobbiamo fare conoscenza con diverse gru domestiche. Differiscono significativamente nel materiale e nel design. Li abbiamo combinati in un unico materiale su un'unica base: una designazione alfanumerica stretta.

terminologia

All'inizio conosceremo i concetti di base relativi a un'esecuzione costruttiva di porte.

• vite è chiamato un rubinetto che blocca l'acqua ruotando un'asta a vite con una valvola mobile all'estremità. La valvola viene premuta contro la sella, chiudendo il foro in essa.
• sughero la valvola blocca la tubazione ruotando l'anima conica con un foro passante. Per questo tipo di valvole, è necessaria una forza abbastanza grande per cambiare la posizione della spina.

Fai attenzione! Le gru più grandi sono spesso dotate di un sistema di lubrificazione che riduce l'attrito tra la spina e l'involucro.

• BALL La gru differisce dal sughero a forma di bullone (una sfera anziché un tronco di cono) e la presenza di sedi di tenuta fatte di un materiale con un basso coefficiente di attrito - fluoroplastico o teflon.
• A tre vie chiamato un rubinetto, con tre punti vendita per l'ambiente di lavoro. A seconda della posizione dell'otturatore, possono formare varie configurazioni che reindirizzano i flussi nella giusta direzione.

Permettimi di presentarti

Gate 11b38bk

Davanti a noi c'è una valvola a tre vie in sughero, progettata per installare un manometro. Prezzo - 130 - 200 rubli, a seconda della versione. Corpo e materiale in sughero - ottone.

Tutti i tipi di gru 11b38bk - tensione. Ciò significa che la valvola è sigillata solo serrando la spina al corpo con un dado sul gambo passante; la scatola di riempimento è mancante come classe.

In vendita puoi trovare diverse versioni della gru:

1. Con e senza presa.
2. Con filetti DU15 e M20x1.5.

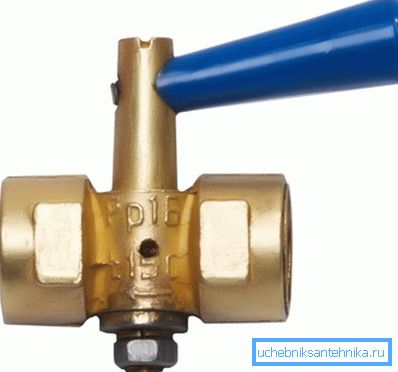

3. Con un foro di scarico per scarico della pressione e una flangia per il collegamento di un manometro di prova.

Gate 11ch38p

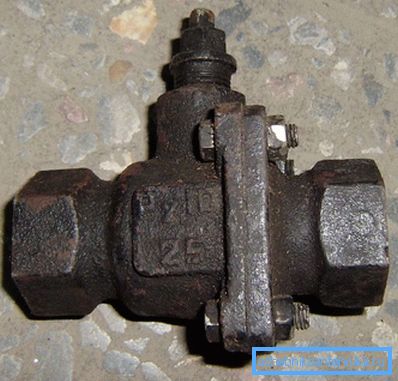

Crane 11ch38p - un ibrido piuttosto esotico, valvola a sfera con alloggiamento in ghisa.

Vi presentiamo le caratteristiche di questo tipo di prodotti.

A proposito della gru è curioso di sapere alcune cose.

• I produttori li offrono solo per l'accoppiamento, con filettature interne dei tubi su entrambi i lati.
• La tenuta della valvola secondo GOST 9544 - 2005 corrisponde alla classe C. Sul lato pratico, ciò significa che nello stato chiuso, la valvola può avvelenarsi legalmente leggermente. Per le valvole a sfera in generale, questo non è tipico.
• L'asta è realizzata sotto la maniglia, ma non è inclusa nel kit.

Gate 11s31p

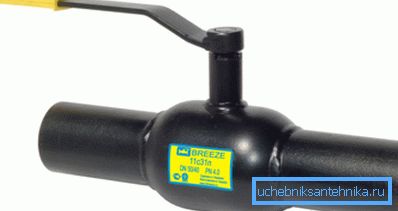

Crane 11s31p si riferisce anche alla palla, ma molto diversa dalla relativa 11ch38p.

Nota: per compensare l'usura delle sedi delle valvole, le molle a disco in acciaio inossidabile sono installate sotto di esse.

Gate 11s321bk

Crane 11s321bk - una valvola di sughero piuttosto esotica progettata per funzionare nei gasdotti a temperature ambiente fino a +70 gradi.

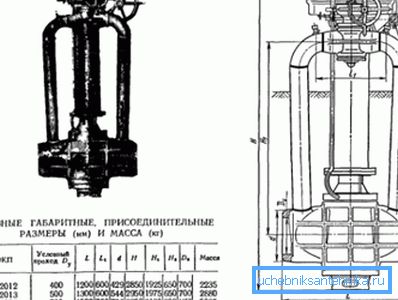

Le dimensioni della gru - DU400, DU500 e DU700; peso - da due a cinque tonnellate. Poiché, con tali dimensioni, è ovviamente impossibile ruotare la spina della gru con le proprie mani, il design è completato da un riduttore a vite senza fine e da un sistema di lubrificazione per la spina. Connessione della tubazione - saldata.

Caratteristiche curiose del prodotto:

• La gru è montata rigorosamente in verticale. Questa istruzione è correlata alla necessità di manutenzione periodica del cambio.
• Il suo corpo è dotato di un bypass che equalizza la pressione su entrambi i lati del tubo. La filiale è fornita con la propria gru.
• Il corpo della gru è in acciaio al carbonio, il sughero è in ghisa.

Gate 11s32p

La gru 11s32p è quasi identica alla 11s31p già recensita da noi:

• La valvola è progettata come una valvola a sfera con una valvola in acciaio inossidabile e una guarnizione fluoroplastica.
• Dimensioni: da 15 a 300 millimetri.
• Pressione di esercizio - 25 o 40 atmosfere.
• Il corpo è interamente in acciaio saldato.
• MTBF è di almeno 7000 cicli.

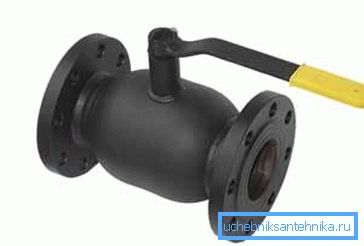

La principale differenza è solo nel metodo di adesione alla pipeline: in questo caso vengono fornite le flange per esso. Forniscono, da un lato, un rapido smontaggio con la possibilità di sostituire la valvola (e senza il drenaggio completo obbligatorio del tubo); d'altra parte, la necessità di pre-adattare il gasdotto per una gru.

Gate 11s33p

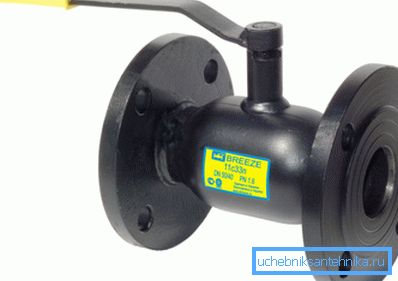

Valvola a sfera 11s33p - duplicato quasi completo del prodotto precedente.

È quasi perché:

1. Le sue dimensioni di montaggio sono regolate in modo da corrispondere alle dimensioni del fermo in acciaio 30s41nzh. Questa funzione consente di installarlo al posto della valvola senza digerire le flange del tubo.
2. La pressione di esercizio è leggermente inferiore a quella del gemello - solo 16 kgf / cm2.

conclusione

Naturalmente, nel quadro di questo articolo, abbiamo considerato solo una piccola parte delle valvole di intercettazione prodotte dall'industria nazionale. Come al solito, è possibile trovare ulteriori materiali visualizzando il video in questo articolo. Buona fortuna!
