Crane 11s41p: dispositivo, caratteristiche, vantaggi

Cos'è una valvola a sfera 11s41p? Come funziona? Quali sono le sue principali caratteristiche? Quanto è buona questa valvola sullo sfondo di soluzioni alternative? Proviamo a trovare le risposte.

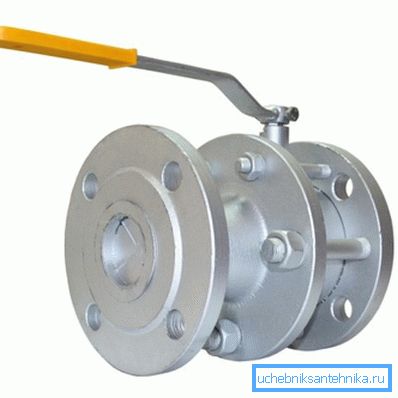

Flangia in acciaio 11s41p.

Due in uno

Vale la pena iniziare dal fatto che, sotto nomi praticamente identici, vengono prodotti due prodotti che differiscono significativamente l'uno dall'altro.

  1. Dando il nome di questo articolo 11s41p - valvola flangiata in acciaio.
  2. Valvola a sfera 11b41p - valvola in ottone con installazione sui filetti del tubo.

Acciaio flangiato

Il prodotto con flange e cassa in acciaio è realizzato per tubazioni di grandi diametri (DN 50 e oltre). La connessione a flangia consente l'installazione e lo smontaggio del prodotto nel più breve tempo possibile.

Inoltre: l'installazione sulle flange è possibile su una sezione rettilinea della tubazione, la cui lunghezza è solo leggermente più lunga dell'elemento valvolare. Per fare un confronto, un accoppiamento di tubi con la possibilità di smantellamento richiede l'installazione di un moltiplicatore, che aumenta la dimensione minima di installazione più di due volte.

Forniamo le caratteristiche tecniche della valvola a sfera 11s41p in custodia di acciaio con flange, prelevate dal sito di uno dei produttori.

parametro valore
La dimensione della pipeline da collegare DU50 - DU300
Ambienti di lavoro Acqua tecnica e potabile, vapore, refrigeranti chimicamente non aggressivi, gas naturale, petrolio e relativi prodotti
Temperatura di esercizio -30 - +200 gradi Celsius
Pressione di lavoro 16 atmosfere
Materiale del corpo Acciaio 20
Materiale della sfera dell'otturatore Acciaio inossidabile 20x13
Il materiale della sfera delle selle sigillanti Fluoroplastic F4K20
Materiale dell'anello O-ring Gomma IRP-1287
Maneggiare il coperchio Cloruro di polivinile

Sull'acciaio 11s41p flangiato utile per conoscere alcune cose.

  • I prodotti di grandi dimensioni (di norma DN150 e superiori) sono completati con un cambio, riducendo lo sforzo di chiusura e apertura.
Nella foto - versione della valvola con ingranaggio.
  • La lunghezza di installazione del prodotto è pari alla lunghezza di installazione della valvola in acciaio 30s41nzh, che consente la sostituzione senza adattamento della condotta.
  • Il produttore stima la durata della valvola a 10 anni o 2500 cicli di chiusura - apertura.
  • Il prezzo all'ingrosso di un prodotto con un riduttore con una dimensione di 300 mm raggiunge quasi 100.000 rubli, peso - 288 chilogrammi.
  • Corpo valvola - pieghevole. Le sue metà sono pizzicate con noci e coltivatori.

Accoppiamento in ottone

La valvola a sfera 11b41p ci sembra molto più familiare: è un tipico rappresentante della famiglia delle moderne valvole a sfera in ottone, che sono utilizzate in modo massiccio nella riparazione e installazione di servizi di pubblica utilità.

parametro valore
La dimensione della pipeline da collegare DU15 - DU100
Ambiente di lavoro Acqua, vapore acqueo, gas
Massa della valvola 0,14 - 6,5 kg a seconda delle dimensioni
Varianti abitative Accoppiamento accoppiamento giunto di accoppiamento
Gestire le opzioni Leva, farfalla
Materiale del corpo Ottone stampato a caldo Lts400Sd
Materiale della sfera dell'otturatore Ottone cromato
Materiale sella bloccaggio palla Fluoroplastic F4
Massima pressione di esercizio 16 atmosfere
Temperatura massima di esercizio +150C
Giunto in ottone 11b41p.

Come nel caso della descrizione precedente, vale la pena di fare alcune note.

  • Nei negozi è possibile incontrare grandi quantità che accoppiano 11b41p in dimensioni fino a DN50 inclusi. Le grandi dimensioni vengono utilizzate molto raramente a causa della difficoltà di installare raccordi filettati ermetici di notevoli diametri.
  • La marcatura gialla della maniglia indica che la valvola è per il gas. Rosso - per il riscaldamento, acqua calda e fredda.
  • Per il gas, la temperatura di lavoro è limitata a un valore di +50 C. Le istruzioni del produttore non sono tanto legate al reale pericolo di perdite di gas a temperature più elevate, quanto alla probabilità di un'esplosione della miscela aria-gas quando viene riscaldata.

dispositivo

Nonostante la differenza di aspetto e materiali utilizzati nella produzione, all'interno di entrambe le versioni della valvola sono realizzati secondo lo stesso schema. L'otturatore viene eseguito ruotando la maniglia, l'asta trasmessa sulla sfera con un foro passante in essa. La tenuta è garantita da sedi in anello fluoroplastico - un polimero con un basso coefficiente di attrito.

Il dispositivo della valvola a sfera.

vantaggi

In che modo le valvole a sfera si confrontano favorevolmente con i loro principali concorrenti: valvole a vite e a maschio?

  • A differenza delle valvole a vite, la sfera ha una resistenza idraulica molto inferiore.

Utile: il termine foro pieno nella descrizione della valvola indica che il suo diametro interno più piccolo è uguale al diametro interno della tubazione collegata.

La resistenza idraulica di una gru a passaggio pieno è quasi la stessa della resistenza di un tubo collegato ad esso.
  • Le valvole a sfera richiedono poca manutenzione. Per confronto: le gru a vite e sughero richiedono l'imballaggio periodico della ghiandola; la vite richiede inoltre la sostituzione delle guarnizioni usurate.
  • La valvola di sughero richiede uno sforzo considerevole per riposizionare il tappo: quando si gira, il tappo di metallo si sfrega contro il metallo dell'involucro. Nel caso di una valvola a sfera nel ruolo di una sella, come già accennato, la plastica con un basso coefficiente di attrito agisce.
  • La valvola a vite deve essere installata rigorosamente lungo la freccia sul corpo. Il controcorrente può strappare completamente la valvola. Non solo: la separazione della valvola sarà accompagnata da uno shock idraulico, che è in grado di rompere i collegamenti filettati e di raccordo del sistema di engineering.

La valvola a sfera (così come quella in sughero) della valvola può essere posizionata in qualsiasi posizione con le proprie mani durante il montaggio.

Alla valvola della valvola a vite l'acqua può solo premere il fondo. Sulla valvola a sfera della valvola a sfera - da qualsiasi lato.
  • Infine, l'alloggiamento della valvola a vite raccoglie tutto l'inquinamento che attraversa l'HVS, l'HWS e gli impianti di riscaldamento. Sotto la valvola della sede della valvola, azionata per almeno un decennio, è sempre possibile trovare depositi di limo, sabbia e incrostazioni. Gradualmente, riducono a zero la permeabilità del gasdotto.

La valvola a sfera semplicemente non ha tasche che potrebbero accumulare scorie.

conclusione

Speriamo che il lettore non trovi lodi prolisse della soluzione che stiamo discutendo con la pubblicità: l'autore ha condiviso solo la sua esperienza di comunicazione con vari tipi di valvole. Ulteriori informazioni su come utilizzare la gru 11s41p offriranno un video in questo articolo. Buona fortuna!
