Crane 11s67p: dispositivo, varietà, problemi e loro

In questo articolo, esploreremo il prodotto dell'industria nazionale, nascosto sotto il titolo senza pretese 11s67p. Studieremo il dispositivo e le principali caratteristiche tecniche della valvola a sfera 11s67p. Inoltre, dobbiamo conoscere le varianti della sua esecuzione e i problemi tipici della valvola, che possono essere risolti in modo indipendente.

descrizione

dispositivo

Davanti a noi c'è una tipica valvola a sfera con una guarnizione a sfera con sedi in PTFE. Guarnizioni anulari in materiale fluorurato e stelo della valvola; è stretto da un dado, che consente di regolare il grado di compattazione. Le selle vengono premute sulla palla con un paio di molle a tazza in acciaio inossidabile.

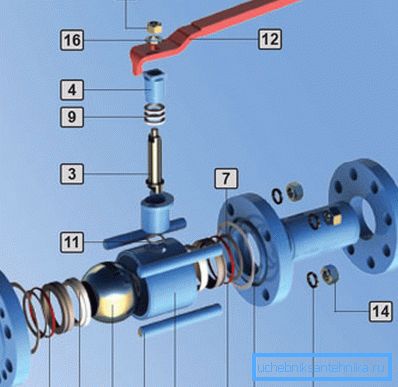

I seguenti elementi sono numerati nello schema:

1. Housing.
2. Ball.
3. Magazzino.
4. Spingere la manica.
5. Sfera del sedile in PTFE.
6. Clip sedile in PTFE.
7. Molla a disco.
8. Guarnizione di tenuta
9. Anello di tenuta stelo.
10. Custodia per O-ring.
11. Guarnizione sotto il guscio della canna.
12. Maniglia.
13. Perno di collegamento
14. Il dado.
15. Rondella elastica
16. Rondella piatta

Sfumatura: a seconda del design della valvola, l'alloggiamento può assumere diverse forme geometriche e diventare non separabile. Un po 'più tardi avremo familiarità con diverse versioni 11s67p.

caratteristiche

La descrizione della gru 11s67 può essere trovata su numerosi siti Web di produttori e rivenditori. Diamo le sue caratteristiche principali.

Utile: la pressione di esercizio è solitamente indicata sull'etichetta. L'iscrizione sull'alloggiamento RU16 significa che la valvola è progettata per una pressione di esercizio di 16 atmosfere. La marcatura include anche le dimensioni della tubazione da collegare: ad esempio, DN50 RU16 è una valvola di 50 mm di dimensioni, funzionante in un ambiente con pressione fino a 16 kgf / cm2.

Forse un potenziale acquirente sarà utile una certa quantità di informazioni aggiuntive.

• La valvola non è destinata alle tubazioni che trasportano sostanze tossiche.
• La tenuta dell'otturatore appartiene alla classe A secondo la classificazione di GOST 9544.
• La valvola a sfera flangiata 11s67p è prodotta secondo GOST 28343, GOST 21345 e TU U 04671406-003-1999.
• Le valvole con attacco di accoppiamento (filettature) sono realizzate con le dimensioni di DN50.
• La dimensione massima della valvola offerta dai negozi online nazionali - DU500.

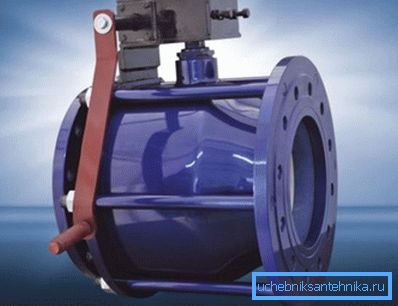

• Tutti i prodotti più grandi del DU250 sono dotati di un riduttore che consente di ruotare l'asta senza sforzi eccessivi.

• Il prezzo minimo all'ingrosso di un prodotto (DU10, connessione di accoppiamento) è di circa 800 rubli. Il massimo (DU500 per collegamento flangia con riduttore) supera il mezzo milione.

Opzioni di esecuzione

Diamo una descrizione di diverse varietà 11s67p offerte dall'impresa nazionale Marshal.

flangiato

Che è mostrato nel diagramma all'inizio dell'articolo. Caratteristiche peculiari - un alloggiamento diviso collegato da borchie e una guarnizione tra gli elementi dell'alloggiamento, realizzati con guarnizioni di Paronit.

Il principale vantaggio della connessione flangia è il rapido montaggio e smontaggio, che può essere eseguito in condizioni di spazio insufficiente.

Utile: la valvola flangiata a sfera ha la stessa lunghezza di installazione della valvola della dimensione corrispondente. Questa funzione consente di sostituire una valvola a saracinesca difettosa con una valvola senza utilizzare saldature per tubi.

accoppiamento

La connessione filettata (accoppiamento), come già accennato, è tipica per prodotti di piccole dimensioni - fino a DN 50 inclusi. Le valvole sono contrassegnate come 11s67p1TSR. Le lettere alla fine sono abbreviazioni da tutte le saldate e filettate.

Il Capitano suggerisce: lo scafo interamente saldato non è smontato. Un malfunzionamento della valvola (diverso da una perdita della tenuta dello stelo) significa che deve essere sostituito.

Connessione di accoppiamento per un consumatore significa un paio di altri momenti spiacevoli.

1. Per installazioni reversibili con possibilità di smontaggio la valvola deve essere dotata di un portale, che rende impossibile l'installazione su sezioni corte diritte di condotte.
2. In acqua fredda, i filetti dei tubi in acciaio per diversi anni di funzionamento sono saldamente uniti.. Per smontare i fili è necessario riscaldarli fino al calore rosso. È facile intuire che quando un piccolo corpo viene riscaldato fino a 600-800 ° C, tutte le guarnizioni in polimero vengono inviate a un mondo migliore.

saldatura

La valvola è saldata alla sezione della tubazione. Gli ugelli lunghi per la saldatura non consentono alla saldatura di bruciarsi durante il processo di saldatura. Lo smantellamento viene eseguito mediante saldatura a gas o una smerigliatrice convenzionale; il corpo della valvola può essere sia pieghevole che completamente saldato.

wafer

Questi prodotti differiscono dal corpo più corto della flangia convenzionale e sono destinati all'installazione in nuove condotte di edifici in costruzione. Sono contrassegnati come 11s67PSUF e vengono eseguiti solo con alloggiamenti pieghevoli, consentendo la sostituzione di guarnizioni e persino la sfera di bloccaggio.

malfunzionamenti

L'elenco di errori che possono essere corretti manualmente nel campo è piccolo.

Per ragioni di giustizia, notiamo che le valvole a sfera si guastano molto raramente.

• In caso di perdite attraverso l'asta, le istruzioni del produttore si riducono al serraggio del manicotto o alla sostituzione dell'anello di tenuta. Per sostituire la valvola non è necessario smontare, quanto basta per chiuderla e svitare il manicotto con la maniglia rimossa.
• Se la valvola lascia passare l'acqua, è spesso sufficiente serrare i prigionieri che collegano il corpo Se il serraggio non aiuta, il corpo viene aperto per sostituire gli anelli di tenuta.

conclusione

Speriamo che la nostra breve conoscenza dell'elemento relativamente raro delle valvole e dei raccordi aiuterà il lettore a scegliere la soluzione ottimale per i suoi scopi. Il video in questo articolo, come al solito, offrirà ulteriori informazioni. Buona fortuna!
