Diametri del tubo dell'acqua: standard, conformità,

Il diametro del tubo per l'impianto idraulico in una casa privata è una caratteristica piuttosto importante, che determina la qualità del sistema di approvvigionamento idrico. Se prima tutte le dimensioni erano regolate da un singolo GOST USSR, ora il mercato presenta prodotti che soddisfano sia i moderni standard russi che gli standard stranieri, usando la classificazione sovietica.

Per non confondervi in ​​questa varietà, vi diremo come scegliere un diametro del tubo per un sistema di approvvigionamento idrico.

Diametri dei tubi

Caratteristiche e unità di base

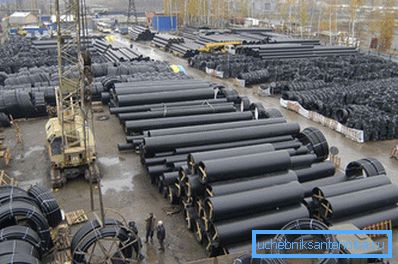

Esistono vari tipi di tubi utilizzati per scopi diversi.

Questi possono essere:

• tubi di acqua e gas,
• elettrica,
• senza soluzione di continuità,
• rinforzati,
• tubi per scopi speciali, ecc.

A seconda dello scopo del prodotto, cambiano anche le sue caratteristiche di base.

Diamo un'occhiata a quali caratteristiche sono fondamentali:

• Pass condizionale. Una quantità adimensionale che corrisponde approssimativamente alla dimensione del diametro interno del prodotto in mm o pollici e viene utilizzata per la comodità di selezionare e unire autostrade, cablaggi, raccordi e giunti;
• Dimensione esterna (esterna). Denotato come Dn. Il diametro esterno dei tubi dell'acqua è misurato in mm;
• Spessore della parete. È indicato come S ed è misurato nelle stesse unità;
• Diametro interno dei tubi dell'acqua. È indicato come Dv ed è misurato in metri o pollici. Calcolato dalla formula Dv = Dn - 2 * S;
• lunghezza. Dipende dal tipo, dalle dimensioni e dal materiale del prodotto, nonché dalle caratteristiche di produzione e consegna;
• Peso per metro. Per l'acciaio, viene calcolato utilizzando la formula m = 0,02466 * S * (Dn-S), misurata in chilogrammi.

Consideriamo i sistemi di approvvigionamento idrico del sistema dell'acqua fredda, quindi parleremo solo dei parametri rilevanti per questa classe. Quindi, per designare le dimensioni di una condotta idrica, una delle caratteristiche più importanti è un parametro come la dimensione del passaggio condizionale.

Questo valore è indicato come segue: DN (secondo GOST 3262-75) o DN (in base agli standard europei, viene chiamato il diametro nominale).

Una passata condizionale è il lume interno del prodotto arrotondato per difetto o fino al valore standard più vicino. La riga standard contiene le dimensioni delle dimensioni interne, pertanto la designazione DN 15 ci dice che il passaggio interno di questo cilindro deve essere considerato corrispondente alla dimensione standard di 1,5 cm.

Fai attenzione! Dovrebbe essere chiaro che in pratica il vero lume interno potrebbe non coincidere con lo standard, poiché lo spessore delle pareti potrebbe essere diverso.

Ora riguardo le unità. Tutti gli ospiti e gli standard moderni, di regola, corrispondono al sistema metrico. Tuttavia, abbiamo ereditato un sistema in pollici del XIX secolo, e qui spesso si crea confusione.

Il fatto è che ingegneri e installatori del passato hanno identificato i dettagli in base alla dimensione del lume interno in pollici, ma la dimensione esterna era più del doppio dello spessore della parete.

Quindi, se il prodotto Dv era 1? o 2,54 cm, quindi tenendo conto dello spessore della parete di quel tempo, la sua dimensione esterna era di 3,35 cm. Questo valore è stato fissato come "pollici d'acqua" o "pollici di tubo".

Allo stesso modo, il thread del tubo è chiamato pollici, ma la sua dimensione reale è 33,25 mm, non 2,54 cm, che sembra più logico. Questo è un buon esempio di quanto inadeguate siano le tradizioni nella scienza e nella tecnologia.

Fai attenzione! Se viene specificata la dimensione dell'etichetta? Ciò significa che il suo passaggio interno condizionale o Du corrisponde allo standard di 1,5 cm, poiché questo valore è più vicino alla dimensione di mezzo pollice (1,27 cm) di tutti gli standard utilizzati.

Metallo e plastica

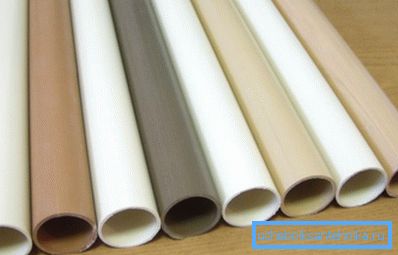

Attualmente, c'è un quadro interessante: da un lato, tutti hanno riconosciuto i vantaggi dei prodotti in plastica, dall'altro - molti continuano a usare acciaio e ghisa. Ciò contribuisce anche alla sua parte di confusione.

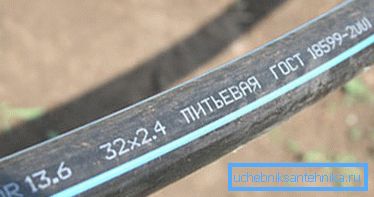

Il fatto è che il diametro dei tubi di plastica per l'approvvigionamento idrico è spesso elencato come esterno. In questo caso, di solito c'è un puntatore allo spessore del muro, come nella foto:

È qui che sorge la difficoltà, dal momento che non è chiaro a un installatore non preparato quale diametro di un tubo per un sistema di approvvigionamento idrico dovrebbe essere considerato corretto se due prodotti con lo stesso aspetto sono contrassegnati con 32 e 1?, Mentre il pollice è 2,54 cm.

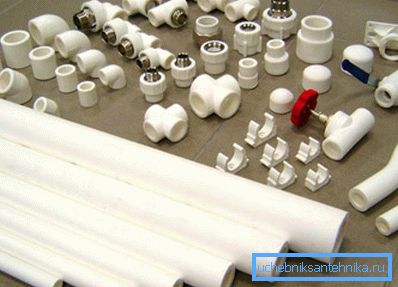

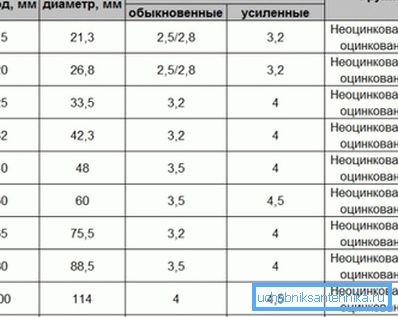

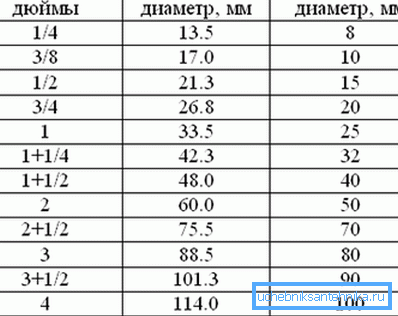

Anche gli adattatori per tubi dell'acqua di diversi diametri sono spesso etichettati in un sistema in pollici. Se sei un idraulico principiante o semplicemente decidi di fare le tue mani, allora è meglio avere a portata di mano una tabella di corrispondenza di valori in pollici a valori nominali ed esterni.

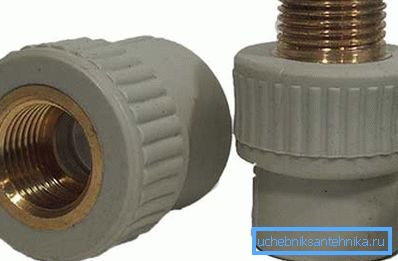

Per collegare le parti in metallo e plastica della pipeline, vengono utilizzati speciali manicotti dell'adattatore, su un lato del quale c'è una filettatura metallica, e sull'altro un manicotto liscio per la saldatura di plastica.

Allo stesso tempo, dal lato del filo, può essere indicato il valore in pollici d'acqua, e dal lato del giunto di plastica, il valore adottato per designare il tipo che dovrebbe essere collegato al raccordo, e molto probabilmente sarà Dn in mm. Tali casi.

Selezione dei valori per l'approvvigionamento idrico autonomo

Ora alcune parole su come calcolare il diametro del tubo per l'approvvigionamento idrico. Vari metodi sono utilizzati per calcoli accurati: sono diventate popolari anche formule matematiche con una varietà di passaggi e tecniche, l'uso di tabelle medie e manuali metodologici, vari programmi e calcolatori online.

Il metodo matematico è complesso e richiede qualifiche adeguate, è anche difficile utilizzare manuali e tabelle di ingegneria nelle università di ingegneria e senza un'istruzione specializzata (o almeno tecnica) sarà difficile da capire.

I calcolatori online e tutti i tipi di programmi di calcolo per designer professionisti non causano altro che un sorriso.

La cosa divertente di loro è che il più adeguato di essi è impostato in modo tale che nel 95% dei calcoli per appartamenti e case private vengano forniti valori standard noti e così, e nel calcolo di sistemi seri, è completamente folle fare affidamento su tale software.

Fai attenzione! Se intendi effettuare il cablaggio intra-appartamento o condurre l'approvvigionamento idrico autonomo in una casa privata ordinaria fino a 3 piani, allora non hai bisogno di calcoli.

L'istruzione è semplice: utilizziamo valori comuni standard e non complichiamo la nostra vita:

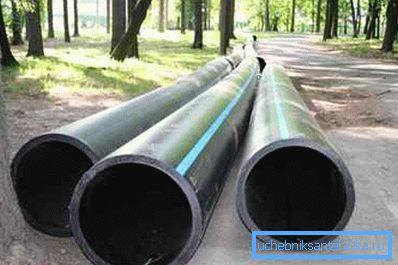

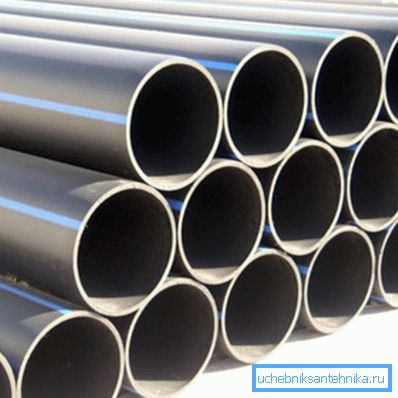

• Per la posa della linea esterna dal pozzo o dal pozzo utilizzare Dn = 32 - 50 mm. Poiché per questi scopi le parti più spesso utilizzate sono realizzate in polietilene a bassa pressione (HDPE), i valori in pollici non possono essere specificati;

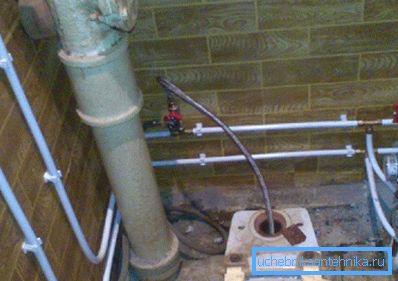

• I riser interni sono fatti di parti in pollici o DN = 32 mm. Qui puoi usare entrambi i sistemi in metallo e plastica, spesso usa il polipropilene;
• Cablaggio orizzontale in cucina, bagno e toilette - da Dn = 25 - 16 mm (3/4?, ?? o 3/8?).

conclusione

Per l'auto-selezione e l'installazione di sistemi idraulici è necessario avere una buona comprensione delle dimensioni adottate in questo settore e dei loro rapporti. Dovresti anche essere in grado di convertire le dimensioni dal sistema metrico a quello in pollici e conoscere un numero di valori standard per la dimensione del passaggio condizionale.

Il video in questo articolo ti aiuterà a non confonderlo nell'argomento.
