Disegno della gru: i tipi e le caratteristiche di

In questo articolo vedremo il disegno di una gru idraulica e parleremo anche di ciò che costituisce le valvole di intercettazione onnipresenti utilizzate nella costruzione di varie condotte.

Inoltre, determineremo come viene eseguita la designazione della gru nel disegno in modo che questi simboli siano compresi dagli idraulici che sono impegnati nell'equipaggiamento di un oggetto da costruzione con attrezzature sanitarie.

Ma prima, parliamo dei principali tipi di gru utilizzate e delle loro caratteristiche strutturali.

Principali varietà

Allo stato attuale, quando si equipaggiano edifici residenziali con valvole di intercettazione, vengono utilizzate le seguenti modifiche delle valvole della tubazione:

• modifiche con una valvola, progettate per fornire solo acqua calda o fredda;
• miscelatori con due valvole;
• miscelatori a sfera a leva singola;
• modifiche dotate di un termostato;
• gru senza contatto.

Considera le categorie elencate dei dispositivi più in dettaglio.

Valvole a una valvola

Il design di una gru monovite presuppone la presenza di un solo volano. Pertanto, l'uso del dispositivo consente il controllo della testa di flusso, ma non la temperatura.

Tali dispositivi hanno trovato la massima applicazione nell'arrangiamento di cucine e bagni di campagna in cui non è fornita l'opportunità di fornitura di acqua calda. Questo tipo di valvole di intercettazione è costituito da un corpo metallico (acciaio inossidabile, ottone, rame, silumin, ecc.) Che racchiude la scatola valvole con una guarnizione in gomma o con un cancello in ceramica.

Il beccuccio è fissato al corpo per mezzo di un attacco filettato. Tuttavia, ci sono modelli in cui il corpo e il beccuccio sono un tutt'uno. Il nucleo del meccanismo di bloccaggio è avvitato nell'alloggiamento e fissato al suo interno mediante filettature e anelli di tenuta in gomma.

In base al tipo di meccanismo di bloccaggio, le valvole a valvola singola sono suddivise nelle seguenti modifiche:

• Gru semovolanti composte da due piastre in ceramica combinate. Durante il funzionamento, l'asta ruota e ruota la piastra superiore, che scorre rispetto alla piastra di fondo fissa. Quando le piastre sono allineate, l'alimentazione idrica è sospesa e quando si apre uno spazio tra le piastre, l'acqua passa liberamente.
• La modifica del tipo a vite senza fine funziona a causa del movimento rotatorio. Una delle estremità della scatola del cock-axle è dotata di una guarnizione in gomma spessa. Quando l'asta ruota, la guarnizione in gomma viene premuta contro la "sella" e interrompe l'alimentazione idrica. Viceversa, quando la guarnizione si alza a causa della rotazione in senso antiorario dell'asta, l'alimentazione idrica riprende.

Miscelatori a due valvole

I miscelatori con due volani posizionati separatamente sono dispositivi che consentono di regolare contemporaneamente la pressione e la temperatura dell'acqua. Acqua fredda e calda viene fornita al dispositivo. Pertanto, tale attrezzatura idraulica è l'opzione migliore sia per i bagni che per le cucine.

Il design del miscelatore a due valvole include i seguenti elementi:

• due valvole separate, ciascuna delle quali ruota lo stock di una cartuccia separata;
• cartucce per il controllo della fornitura di acqua calda e fredda;
• beccuccio per la rimozione dell'acqua;
• un aeratore, posizionato sull'erogatore, progettato per il flusso di pulizia grossolana e per prevenire la formazione di spruzzi;
• interruttore (gander) che cambia la direzione del flusso dal beccuccio all'annaffiatoio.

Importante: quando si sceglie un miscelatore a due valvole, assicurarsi che il corpo sia in acciaio inossidabile o ottone. Le modifiche fatte di metallo ferroso o silumin, nonostante il loro prezzo sia basso, falliscono rapidamente.

Miscelatori a sfera a leva singola

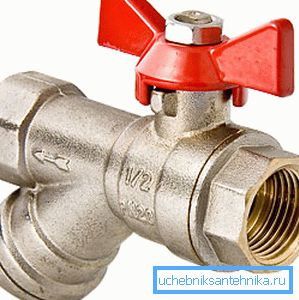

C'è una vasta gamma di valvole a sfera sul mercato, ma ora stiamo parlando di una versione a leva singola progettata per uso domestico.

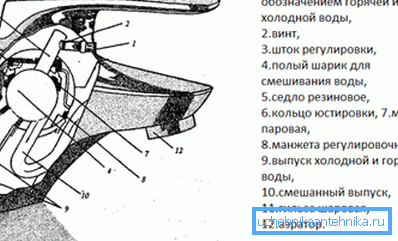

L'impianto idraulico con un elemento di bloccaggio a sfera è costituito dalle seguenti parti:

• alloggiamento con elementi di fissaggio per il collegamento di tubi e piastra di montaggio;
• leva per controllare l'approvvigionamento idrico;
• cartuccia a sfera;
• guarnizioni di tenuta;
• beccuccio o erogatore separato, combinato con il corpo;
• aeratore.

Una differenza caratteristica di tali miscelatori da altri dispositivi di bloccaggio è la presenza di una cartuccia sferica sotto forma di una sfera cava con tre fori.

Per il funzionamento di una tale cartuccia, viene utilizzato un sedile in gomma speciale. La cartuccia a sfera con leva è fissata nell'alloggiamento mediante il bracciale e l'anello di sicurezza.

Il funzionamento del dispositivo viene effettuato sollevando la leva verso l'alto. Dopo aver sollevato la leva, l'acqua viene fornita o miscelata.

Importante: quando acquisti un miscelatore a sfera, assicurati che il metallo del corpo non sia inferiore a 0,2 cm. Ovviamente, il materiale per il corpo deve essere in acciaio inossidabile o ottone. Inoltre, prima di acquistare è necessario provare la levigatezza della leva, se la mossa è instabile, l'acquisto di tale dispositivo deve essere abbandonato.

I mixer del dispositivo con un termostato

Le istruzioni per l'uso di tale gru sono caratterizzate da semplicità e praticità. Il fatto è che è sufficiente regolare la temperatura dell'acqua una volta e in seguito è possibile solo regolare la testa di flusso.

Questa funzione è fornita dalla presenza di un termostato - un dispositivo speciale che risponde ai cambiamenti di temperatura e mantiene questi indicatori su un unico livello. Ad eccezione del termostato, il dispositivo di tali dispositivi non è molto diverso da un set completo di mixer convenzionali. (Vedi anche l'articolo Come installare un rubinetto sul lavandino: caratteristiche.)

Le valvole termostatiche sono costituite dai seguenti elementi:

• corpo in acciaio o ottone;
• volani o maniglia di regolazione;
• cartuccia ceramica;
• equipaggiamento supplementare per modelli di doccia.

Importante: i dispositivi dotati di un termostato, queste apparecchiature ad alta tecnologia e quindi la loro vendita dovrebbero essere coperti dalla garanzia del venditore o della fabbrica del produttore.

conclusione

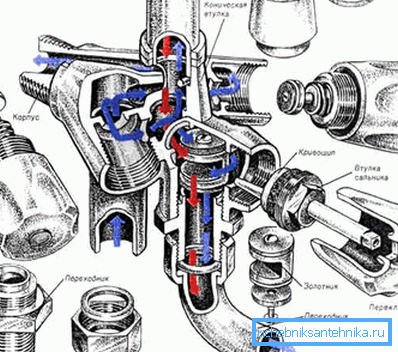

Ora che sai qual è il disegno di assieme degli impianti idraulici, puoi determinare da quali parti viene assemblato il rubinetto e quali parti possono essere responsabili di determinati guasti. Pertanto, la presenza dello schema delle attrezzature ne consente la manutenzione e la riparazione a mano.

Ci sono domande che richiedono spiegazioni esaustive? Altre informazioni utili possono essere trovate guardando il video in questo articolo.
