Disegno di un pozzo d'acqua - diverse opzioni per scopi

Pozzi d'acqua, abbastanza stranamente, ma questa è un'intera famiglia di strutture idrauliche, che svolgono compiti completamente diversi. Quindi, un considerevole arsenale di attrezzature - da pompe sommerse e filtri a sistemi di smorzamento in sovrapressione.

Aggiungiamo a questo che tutti i tipi di tecnologie innovative basate su materiali polimerici molto resistenti contribuiscono anche alla gamma in continua espansione di oggetti presi in considerazione. In altre parole, colui che avrà a che fare con i pozzi d'acqua, deve prima decidere il suo scopo specifico, e quindi essere sicuro di creare un disegno di uso futuro.

E di nuovo devi occuparti dei termini

Le due aree più importanti di applicazione di tali strutture:

• nel sistema fognario e fornitura di acqua in ambienti urbani;
• e, nel sistema di approvvigionamento idrico di una casa di campagna, quando il pozzo funge da fonte d'acqua e viene incluso come collegamento iniziale nel sistema generale.

plastica

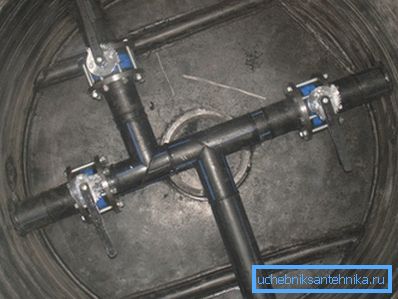

In ogni caso, l'installazione del pozzo richiede considerevoli scavi e la plastica viene in soccorso, cosa che molto spesso accade di recente nelle costruzioni.

L'uso della plastica è:

• l'uso di un materiale che è molto resistente a qualsiasi impatto - dalla meccanica alla chimica;

• l'opportunità di confrontarsi con una gamma di componenti in continua espansione in grado di soddisfare qualsiasi desiderio e prevedere qualsiasi situazione di utilizzo;
• la capacità di creare complessi sistemi di tubazioni letteralmente in poche ore senza alcun dispositivo di saldatura e ausiliari, quando il lavoro a terra è finito, come dimostra chiaramente la foto "A":

• A - qui fino a quando tutti gli elementi in uno stato smontato;
• B - e questo è un pozzo completamente assemblato.

Presentiamo tutti gli elementi di tali assemblaggi in plastica, prestiamo attenzione al fatto che la scala e la gamma di parti possono essere molto più grandi:

• A - copertina;
• B - tubo telescopico - questo è direttamente dalle incredibili opportunità offerte dalle nuove tecnologie; in sostanza, il telescopio rimuove completamente la questione di prendersi cura della febbrile regolazione dell'altezza del pozzo alla profondità della falda o della linea di tubi ancorata;

• C - polsino telescopico;
• D - il tubo principale di polivinilcloruro (PVC);
• E - formazione del fondo del pozzo, che dipende in modo significativo dal suo scopo.

Buon consiglio! Non è un caso che le tecnologie PVC siano definite rivoluzionarie nel campo dell'installazione di sistemi di approvvigionamento idrico. Ma la loro semplicità e molte offerte sul mercato a volte possono giocare uno scherzo scortese. Ti consigliamo di occuparti di questo settore solo con organizzazioni affidabili che hanno una buona esperienza nella costruzione di comunicazioni usando il PVC. Inoltre, assicurati di esplorare tutte le offerte disponibili in termini di costi: il prezzo degli stessi componenti può variare di 1,5-2 volte.

Ma più vicino ai diagrammi e ai disegni

Continuando il tema del PVC, offriamo come primo schema la costruzione di questo materiale, che dimostra chiaramente tutte le nuove caratteristiche.

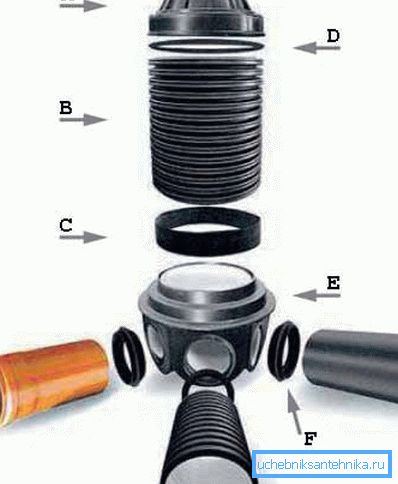

Pozzetto in PVC

Lo schema di un tale pozzo è molto mobile nel suo sviluppo e nel re-equipaggiamento, a seconda delle mutevoli condizioni d'uso:

• A è il collo;
• B - tubo con un diametro di 1-1,2 m per un pozzo;
• C - polsino di tenuta; utilizzando tali mezzi di tenuta, la plastica darà "100 punti di vantaggio" a qualsiasi altro materiale, rompendo finalmente questo triste detto: l'impianto idraulico - la scienza delle articolazioni e dei connettori - sono sempre stati un vero grattacapo per gli installatori;

• D - un anello di tenuta;
• E-tray;
• F - manichetta di tenuta.

Pertanto, sulla base di questo assieme, è possibile creare il seguente disegno di un pozzetto di smorzamento delle acque reflue:

Avviso qui:

• rinforzi aggiuntivi sono usati per rafforzare la posizione della punta;
• il sistema ha una scala interna, che rimuove la questione della manutenzione dell'arco superiore dell'ampia parte inferiore;
• Vengono utilizzati due sistemi di tubazioni, principali e ausiliari per combattere la pressione eccessiva.

Primo disegno completo

Come prima opzione, offriamo il seguente, con un coperchio nascosto:

• A - base in cemento;
• B - piastra di base: tale organizzazione è buona se il pozzo viene utilizzato per la depurazione, l'assunzione di acqua richiede un atteggiamento più serio e l'uso di almeno una briciola di quarzo;
• C - castello di argilla - se il pozzo è in campagna e fuori terra, il castello dovrà essere fatto dall'alto;
• D - staffe per scale;

• E - anelli in cemento armato o plastica, che formano le strutture dello scheletro;
• F - anello conico;
• G - ring di diametro ridotto;
• H - anello di supporto - e cemento armato e plastica consentono di scegliere una varietà di diametri per creare tali strutture;
• I - muratura può essere utilizzata per regolare l'altezza in modo più preciso;
• J - area cieca concreta;
• K - hatch - la soluzione perfetta se vuoi nascondere il pozzo sul sito.

Seconda opzione

Questa opzione è caratterizzata da un metodo completo e raro di formare il fondo del pozzo:

• A - preparazione della sabbia;
• B - strati di ghiaia;
• C - tubo di drenaggio forato;
• D - geotessili, come mezzo di protezione contro l'umidità;
• E - riempimento della sabbia di tubi;
• F - tubi di derivazione;
• G - ripieno di sabbia lungo il nucleo del pozzo;

• H - anelli supplementari;
• I - tip;
• J - portello in ghisa.

Terza opzione

La terza opzione si applica già ai pozzi costruiti nel sistema di approvvigionamento idrico della casa:

• A - bene;
• B - pompa sommergibile;

Buon consiglio! Raccomandiamo l'uso di pompe centrifughe come pompe sommergibili. Sono molto più efficaci quando si lavora rispetto a quelli a vibrazione e, che è importante per le strutture in esame, sono più attenti al design circostante del pozzo.

• C - valvola di ritegno;
• D - tubo flessibile;
• E - cavo elettrico con sistema antigelo e protezione contro l'umidità;
• F - cavo; lo schema proposto rende necessario l'utilizzo di questo elemento di sicurezza, sebbene possano esistere diverse opzioni per risolvere questo problema;
• La condotta G deve essere posata al di sotto del livello di congelamento del suolo;
• H - elektrokor - sistema di protezione elettrica sul congelamento (per i dettagli vedere lo schema seguente);
• I - giunto flessibile;
• J - involucro protettivo, consigliato isoproflex;
• K - profondità di trincea sullo schema 1,8 m;

• L - unità di controllo e monitoraggio automatico;
• M - rete a 220/50.

Diversi circuiti ausiliari

Quando si tratta di sistemi come i pozzi d'acqua, è impossibile evitare di specificare alcuni nodi molto importanti:

• Innanzitutto, l'impianto elettrico di riscaldamento delle condotte è molto utile, costituito dai seguenti elementi:

• A - guaina protettiva;
• B - cavo di installazione;

• C - isolamento termico;
• D - sezione di riscaldamento;
• E - la conduttura riscaldata stessa.

• In secondo luogo, per proteggere contro l'accumulo di umidità lungo le pareti laterali del pozzo, è utile organizzare inserti di elementi filtranti in cemento che ne fanno tre tipi:

• A - linee rette (le frecce indicano la direzione di penetrazione dell'umidità all'interno del pozzo);

• B - obliquo, nota l'ascesa nella direzione della cavità interna del pozzo, che è fondamentalmente importante;
• C - conico.

• In terzo luogo, si possono usare vari metodi e metodi per pulire la cavità interna del pozzo: alla fine, c'è sempre un raschietto, una calce e una scala, ma per i lavori su larga scala, un secchio creato secondo lo schema seguente è molto utile;

• 1 - un paio di secchi;
• 2 - rullo per l'avvolgimento del cavo;
• 3 - dito a rullo;
• 4 - cavo;
• 5 e 7 - Bulloni M8, come 6 nel disegno;
• 6 - spinta, nella progettazione dei loro 4 pezzi;

• 8 - anello per il fissaggio della posizione della benna;
• 9 - traversata;
• 10 - molla di compressione;
• 11 - blocco asta;
• 12 - occhio;
• 13 - poluproshin;
• 14 - cavo sottile.

• In quarto luogo, il cosiddetto Abissino potrebbe essere una versione più semplice del pozzo, che ricorda piuttosto un pozzo e, per la sua "senza pretese", è spesso costruito proprio nel seminterrato di una casa. I disegni del pozzo abissino sono molto semplici:

• A - valvola di non ritorno, senza la quale non può fare un singolo pozzetto;

• B - filtro saldato al tubo;
• C - cono rotante - questo non è in grado di risolvere il problema con acqua a grandi profondità di falde acquifere, ma con acque superficiali (fino a 4 metri) si adatta perfettamente).

risultati

Le istruzioni per creare un pozzo d'acqua e il tipo del suo disegno dipendono fortemente dallo scopo di questa struttura. Naturalmente, in modi diversi puoi trovare molte caratteristiche comuni. Ma ci sono differenze significative, soprattutto nell'organizzazione del fondo.

Per non confondersi con le possibili soluzioni, assicurati di guardare il video aggiuntivo in questo articolo, che ti aiuterà a sistematizzare tutta la conoscenza.
