Dispositivo ben sotto l'acqua: i principali elementi e

Cos'è un pozzo? La risposta sembra ovvia: un buco nel terreno da cui viene pompata l'acqua. Ovvio ed errato. Abbiamo davanti a noi un'intera gamma di apparecchiature, dal filtro con vasca di decantazione al sistema di avvio automatico della pompa L'argomento di questo articolo è l'installazione di pozzi d'acqua.

componenti

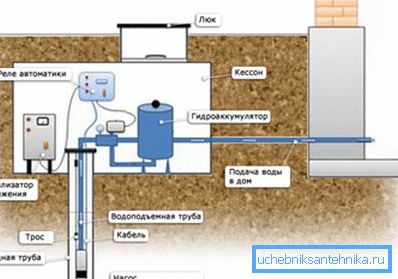

Quindi cosa consiste in un pozzo? Stabiliremo immediatamente: stiamo discutendo della costruzione di un pozzo di profondità relativamente piccola (fino a 70-100 metri) con una portata sufficiente a fornire acqua ai residenti di una o due o tre case private. I pozzi industriali in grado di erogare decine di metri cubi di acqua all'ora e di prelevare acqua dagli orizzonti inferiori sono più complicati.

Spostati verso il pozzo.

• Scolare bene. Questo è un tubo con pareti cieche, incassato in uno strato impermeabile sotto il filtro.
• In realtà un filtro che garantisce la depurazione dell'acqua che arriva alla pompa dalle particelle di sabbia e terra.
• Tubo di rivestimento, che garantisce la stabilità delle pareti del pozzo. È grazie a lei che lo stretto pozzo verticale non si sbriciola nei primissimi giorni di attività.
• Pozzo o cassone situato alla testa pozzo. Lo scopo della costruzione di questo pozzo poco profondo è duplice: protegge il tubo attraverso il quale l'acqua viene alimentata dal congelamento e impedisce al terreno di disperdersi sul rivestimento.

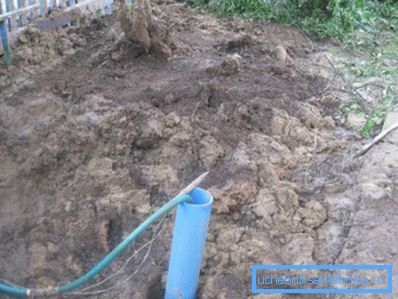

Curiosamente: nelle regioni calde, i pozzi spesso fanno a meno di questo elemento. In particolare, in Crimea, con la sua temperatura positiva del mese invernale più freddo, si può osservare l'involucro che sporge direttamente dal terreno; l'acqua entra nella casa attraverso l'ingresso non interrato.

• Una pompa che solleva l'acqua da una profondità.
• Tubo di pressione attraverso il quale l'acqua scorre dal pozzo alla casa.
• Valvola di non ritorno che impedisce il riflusso dell'acqua quando la pompa è ferma.
• Controllo automatico della pompa.
• Potere di accumulo o accumulo idrico, che consente alla pompa di rimanere inattiva.

In questo ordine, analizziamo i pozzetti del dispositivo per l'acqua in modo più dettagliato.

Parte sotterranea del pozzo

Colonna di rivestimento

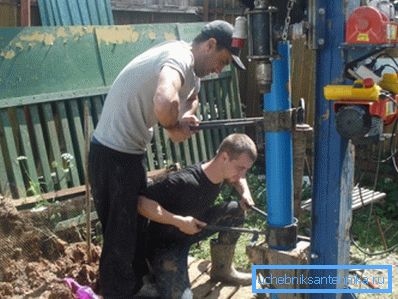

Il filtro e la coppa sono parte dell'involucro e abbassati nel pozzo forato con le proprie mani o con il coinvolgimento della tecnologia nel suo insieme. La colonna, di regola, è assemblata sul posto da sezioni di tubo fornite con serrature (il più delle volte filettate).

Il diametro della carcassa è solitamente leggermente più grande del diametro della pompa; per le più comuni pompe da 4 pollici viene utilizzato un tubo da 125 mm.

Quali materiali possono essere utilizzati e quali sono le loro caratteristiche chiave?

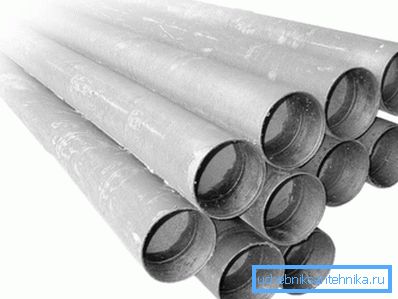

• Il materiale del rivestimento tradizionale è in acciaio nero. Nonostante la suscettibilità alla corrosione, la sua vita utile raggiunge i 50 anni o più a causa dello spessore della parete solida - 5-6 millimetri. Il tubo a pareti spesse non teme alcun movimento del terreno e garantisce che il pozzo funzioni in qualsiasi condizione; l'unico svantaggio di questo materiale è il prezzo elevato.

• I tubi di cemento amianto sono molto più economici; molto più basso e la loro forza. Il materiale è adatto solo per terreni stabili con una piccola profondità del pozzo (foratura sulla sabbia).
• Il polietilene a bassa pressione (HDPE) è un materiale ancora più economico. Ha una vita utile praticamente illimitata - con una sola riserva: la plastica morbida non può sopportare sollecitazioni meccaniche.

È utile: solo i tubi dell'involucro sono usati come involucro, che si distinguono per la loro resistenza e spessore della parete.

• Polivinilcloruro non plastificato (NPVH): un compromesso tra la resistenza dell'acciaio e il polietilene a basso costo. Tubi un po 'più rigidi in HDPE; le connessioni filettate facilitano la combinazione in una colonna.

Qual è il filtro che elimina l'inquinamento?

1. Le corde in acciaio sono solitamente completate con un filtro intrecciato in acciaio inossidabile.
2. Il filtro di plastica è una zona di perforazione. Piccoli fori con un piccolo intervallo si trovano su una lunghezza di 1-3 metri del tubo dopo una sezione di circa un metro del pozzetto.

Priyamok, cassone

Il pozzo è un pozzo, aperto leggermente al di sotto del livello di congelamento. Le pareti sono in calcestruzzo o disposte in mattoni rossi (il silicato non tollera il contatto prolungato con l'acqua). Un blocco di argilla è formato attorno al corpo che si alza nel mezzo del pozzo dell'involucro, proteggendo il pozzo dall'ingresso di acqua dalla superficie.

Dall'alto, il pozzo è coperto con una lastra di cemento o tavole spesse ed è isolato in ogni modo possibile.

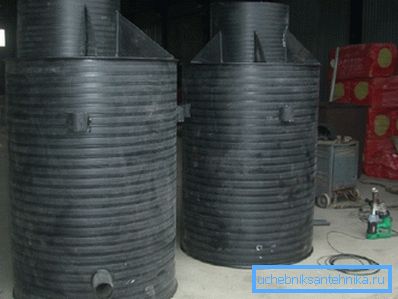

Il cassone è una soluzione chiavi in ​​mano, una campana di plastica, acciaio o cemento, spesso fornita con un portello. I caissons sono molto richiesti a causa del significativo risparmio di tempo nella fase di equipaggiamento dei pozzi.

pompa

Quale potrebbe essere il dispositivo che solleva l'acqua in superficie?

Nei negozi puoi trovare tre tipi di pompe per pozzi.

1. superficie si trova nel pozzo o nel cassone e solleva l'acqua, creando un vuoto nel tubo di scarico. È chiaro che da una grande profondità in questo modo l'acqua non si solleva: questo tipo di pompe viene utilizzato esclusivamente quando si equipaggiano pozzi con sabbia a una profondità d'acqua non superiore a 10 metri.
2. Pompa sommergibile a diaframma fornisce la testa a causa di oscillazioni cicliche di un solenoide con una coppia di membrane. Una serie di valvole a sfera fornisce il movimento dell'acqua nella giusta direzione in entrambe le fasi del ciclo.

Questi dispositivi offrono una buona pressione per dimensioni compatte e basso costo; tuttavia, per i pozzi profondi non dovrebbero essere usati. L'istruzione è associata a una risorsa relativamente piccola (non più di 2 anni) tra le riparazioni: le membrane nel processo di lavoro sono continuamente deformate, accumulando il cosiddetto affaticamento del materiale e richiedono una sostituzione periodica.

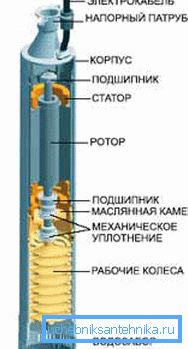

1. Infine, il cuore dello schema più popolare è la pompa centrifuga. - La solita ventola centrifuga giace. La pompa centrifuga si differenzia dalla cugina chiusa, la pompa a vortice, dalla grande distanza tra la girante e il corpo (quindi i produttori evitano l'erosione accelerata con inevitabili particelle abrasive) e la presenza di diversi passaggi per compensare l'inevitabile calo di pressione con l'aumentare del divario.

Ogni fase è composta da una girante e un diffusore separati; allo stesso tempo, le giranti sono montate sull'albero comune a tutti i motori elettrici. Uno stadio aumenta la pressione all'uscita della pompa di 5-10 metri.

Attrezzature generali

Che aspetto ha un dispositivo per l'acqua come sopra il livello del suolo?

buffer

L'idroaccumulatore o capacità accumulativa agisce in questo ruolo.

Ogni soluzione ha i suoi vantaggi e svantaggi.

• L'accumulatore è in grado di creare più pressione nel sistema di approvvigionamento idrico, può essere posizionato in qualsiasi punto del sistema di approvvigionamento idrico. Tuttavia, gli accumulatori hanno un volume relativamente piccolo e sono piuttosto costosi.

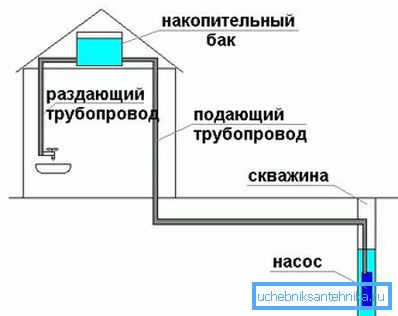

• La capacità accumulativa, al contrario, a un costo moderato può avere una quantità molto significativa, che consentirà di trasferire interruzioni di corrente o di pompare riparazioni senza disagio. Tuttavia, dovrà essere situato nella parte superiore dell'edificio.

Riferimento: per garantire una pressione accettabile di 1 kgf / cm2 nel sistema di approvvigionamento idrico, la capacità dovrà essere aumentata fino a un'altezza di 10 metri, che corrisponde approssimativamente a tre piani.

automazione

È un sensore al cui comando il relè si accende e si spegne.

Il tipo di sensore dipende dal tipo di capacità del buffer:

• Nel caso di un idroaccumulatore, la pompa viene accesa quando la pressione nella conduttura dell'acqua scende al di sotto del valore di soglia.

• In capacità cumulativa viene posizionato il sensore a galleggiante del livello di acqua.

conclusione

Se il lettore non ha ricevuto risposta a nessuna domanda, forse le troverà nel video in questo articolo. Buona fortuna!
