Dispositivo gru: familiarizza con disegni popolari

L'argomento di questo articolo è un dispositivo gru. Conosceremo il principio di funzionamento e il dispositivo di diversi tipi di gru e cancelli. Inoltre, dobbiamo esplorare i problemi tipici di questi prodotti e come risolverli.

rubinetti

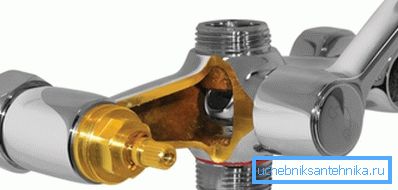

Nei più comuni rubinetti moderni vengono utilizzati dispositivi di valvole e di comando di tre tipi:

1. Gru a vite.
2. Kranbuksy in ceramica.
3. Cartucce ceramiche che consentono di regolare la temperatura e la pressione dell'acqua con una sola leva.

Per chiarire: deliberatamente non influenziamo il tipo esotico di miscelatori con termostati elettronici. È improbabile che a una persona che non ha competenze professionali venga in mente l'idea di riparare una tecnica così complicata.

Cerchiamo di analizzare il design e le caratteristiche di tutte e tre le soluzioni.

Vite kranbuksa

L'acqua è sovrapposta ad una valvola montata in gomma che preme contro il sedile nel corpo del miscelatore.

La valvola può avere due versioni.

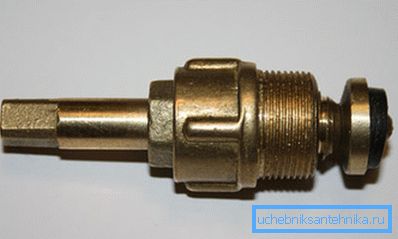

• La soluzione tradizionale è una valvola mobile inserita nella scanalatura di un'asta filettata vuota.. Quando la valvola viene afferrata nello stelo, la guarnizione ruoterà, aggrappandosi al sedile, che porterà alla sua rapida usura.

• Disegno più recente - valvola esagonale, che è schiacciata da un'asta rotante dal corpo del corpo dell'assale. La guarnizione lungo l'intera corsa della valvola si muove rigorosamente progressivamente.

Ovviamente, in entrambi i casi, lo stelo deve essere sigillato: quando la valvola è aperta, viene creata una sovrapressione nel corpo dell'albero motore.

Lo stelo è sigillato in due modi:

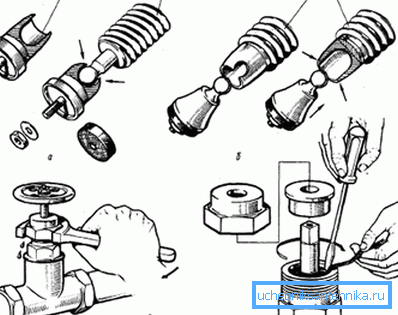

1. Imballaggio della ghiandola L'epiploon è stretto da una rondella da sotto e un dado-epalnitsa da sopra. Questo schema di tenuta viene utilizzato solo in scatole con una valvola che viene inserita nella scanalatura dello stelo.

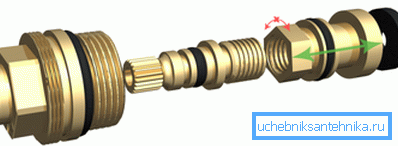

2. Anelli di tenuta in gomma. In realtà, la maggior parte attualmente in vendita Kranbuks si riferisce a questo tipo.

Quali problemi sono tipici delle scatole a vite? È difficile eliminarli con le tue stesse mani?

Nuance: il prezzo della vite kranbuksy - da 35 a 45 rubli. Se nel più vicino impianto idraulico non ci sono anelli di tenuta o ghiandole, invece di ulteriori ricerche, è più facile cambiare completamente la scatola degli assi.

Cranbooks in ceramica

Il dispositivo della gru in ceramica è fondamentalmente diverso dalla vite, nonostante la loro piena compatibilità.

• L'acqua si apre e si chiude con lo spostamento reciproco di piastre in ceramica rettificate con tagli.

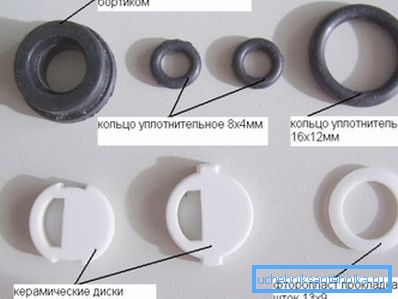

• La tenuta tra la sede del corpo del miscelatore e le piastre è assicurata da una guarnizione anulare in gomma o silicone.

In condizioni operative normali, le scatole in ceramica sono molto più resistenti delle scatole a vite e trattengono sempre perfettamente l'acqua. I loro malfunzionamenti sono associati solo alla spazzatura che cadeva nei tagli della placca: quando cercano di applicare una forza considerevole, i bordi della tacca o le sporgenze per cui una delle piastre viene ruotata quando l'agnello (manico della gru) viene ruotato vengono tagliati.

Purtroppo, le istruzioni per la risoluzione dei problemi in questo caso si riducono alla sostituzione dell'intera scatola degli assali. I piatti di ceramica non sono ampiamente disponibili.

Importante: il problema della sabbia e delle incrostazioni nei tubi viene risolto una volta per tutte installando filtri grossolani all'ingresso dell'appartamento.

cartuccia

Lo schema del suo lavoro differisce dal principio di azione della scatola in ceramica con due caratteristiche:

1. La piastra mobile non ruota intorno al suo asse, ma si muove liberamente all'interno del piano.
2. La scanalatura in essa non è combinata con una, ma con due fori nella piastra ceramica inferiore - per fornire rispettivamente acqua calda e fredda.

Per lo spostamento della piastra incontra la leva in plastica montata in modo mobile. I problemi con il funzionamento della cartuccia in questo caso derivano a causa di detriti nei tubi o a causa di una forza eccessiva applicata alla leva. È meglio dimenticare l'abitudine di bloccare l'acqua con un colpo secco di mano sul manico.

Cosa si rompe nella cartuccia:

• La leva di plastica a cui la vite fissa la maniglia.
• I morsetti di plastica che reggono il piatto in ceramica superiore.
• Infine, quando provi a chiudere una cartuccia bloccata con detriti, puoi tagliare la piastra stessa.

Come la ceramica kranbuksa, la cartuccia cambia completamente quando si rompe.

Come fare questo?

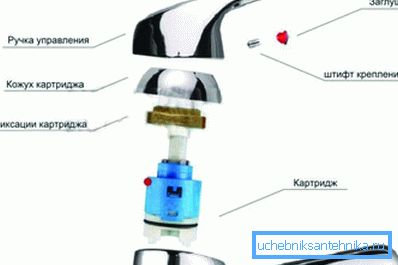

1. Tiriamo fuori il tappo di plastica premuto nella maniglia.
2. Svitare la vite di fissaggio che si nasconde sotto di essa. Può avere una testa piatta, un cacciavite a croce o una testa esagonale.
3. Avvitare il dado decorativo dal corpo del miscelatore. Certo, senza usare uno strumento: il cromo è facile da rompere.
4. Già con l'aiuto di una chiave inglese o regolabile, svitiamo il dado in ottone che tiene la cartuccia, rimuoviamo la cartuccia stessa e andiamo al negozio per la sostituzione.

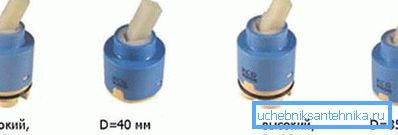

Prestare attenzione: le cartucce sono realizzate con una dimensione di 28, 35 e 46 millimetri. Per non sbagliare quando acquisti, prendi un campione con te.

sfogo

Tra le valvole utilizzate negli appartamenti e nelle case private, le più comuni sono:

• Valvola a vite.
• Valvola di sughero
• Valvole a sfera
• Valvole a tre vie (sughero e sfera).

vite

E la descrizione del dispositivo, e i problemi tipici delle viti Kranbuks si applicano completamente alle valvole a vite.

Separatamente, vale la pena menzionare solo alcuni punti:

• Lo spazio sotto la sella di solito diventa una tasca in cui si accumulano vari detriti. Se la pressione nei rubinetti è diminuita bruscamente - è necessario tagliare il riser, svitare la testa della valvola e guardare nel suo corpo.
• Negli anni '80, un'oscura impresa nazionale produsse un grande lotto di valvole con valvole di ottone coniche. Quando si tenta di chiudere la valvola dell'acqua spesso cunei strettamente; Torcendo il gambo, si rischia di vomitare fuori dal posto valvola rimanente. Alla prima occasione, è meglio sostituire la valvola di questo disegno.
• Se la valvola gocciola, non è sempre necessario riempire. Spesso è sufficiente svitare l'agnello finché non si arresta: il filo sullo stelo premerà il premistoppa attraverso la rondella posta sotto di esso.

sughero

L'acqua si apre e si chiude girando il tappo con una fessura. L'acqua è trattenuta nelle superfici del terreno della spina e dell'alloggiamento.

L'assenza di perdite sull'asta è fornita in due modi:

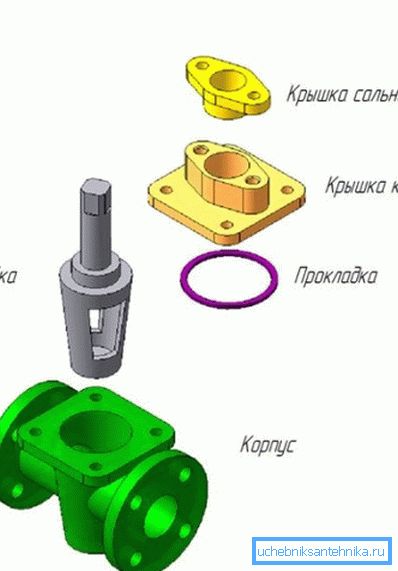

• Fissando il tappo al corpo con un dado sul gambo del sughero.
• Imballaggio della ghiandola

L'unico problema della costruzione del sughero, che può essere eliminato indipendentemente, è la perdita della ghiandola. Per il suo confezionamento, l'acqua deve essere lavata su entrambi i lati della valvola, altrimenti ci sarà sempre la probabilità che la spina, non trattenuta dal paraolio, si schiacci al minimo spostamento.

palla

Come funziona una valvola a sfera: il rappresentante più affidabile e duraturo delle valvole?

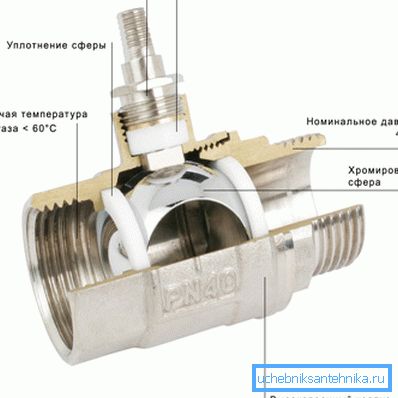

Il suo dispositivo assomiglia a una valvola di sughero, ma con diverse modifiche di progettazione.

• Cork è una palla con una superficie perfettamente trattata.
• La tenuta è fornita non lambendo il corpo, ma da un paio di selle in materiale fluoroplastico o teflon.
• L'asta è sigillata con un anello in gomma o polimero.

A seconda dello scopo, il dispositivo a valvola a sfera può variare considerevolmente:

1. Il corpo può essere pieghevole (tacchi o filettati) e interamente saldato.
2. L'adesione alla tubazione può essere una filettatura (interna o esterna), flange per tubi o condotte per saldatura.
3. Le selle della palla possono essere caricate a molla per compensare la loro usura.

Curiosamente: a volte un piccolo spazio è lasciato intenzionalmente tra la palla e la sella. La palla viene premuta contro il sedile dalla pressione del mezzo di lavoro.

L'unico problema tipico delle valvole a sfera è il flusso verso il basso dello stelo, che viene eliminato stringendo il dado premistoppa o avvolgendo il nastro FUM sotto di esso.

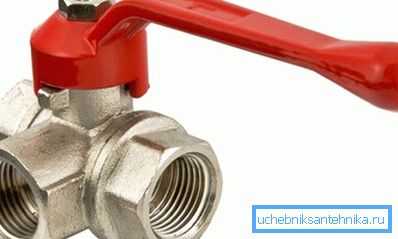

A tre vie

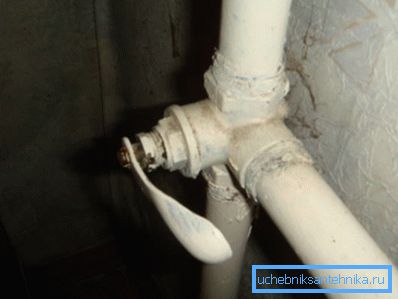

Qual è il design e lo scopo della gru a tre vie? Lo scopo è quello di reindirizzare il flusso del mezzo di lavoro a una delle tubazioni collegate. Ad esempio, una valvola a tre vie installata alla connessione del tubo di alimentazione al radiatore e ai ponticelli è in grado di dirigere il mezzo di riscaldamento del sistema di riscaldamento attraverso il ponticello o attraverso la batteria, regolando in tal modo il grado di riscaldamento della stanza.

Il dispositivo di una valvola a tre vie e i suoi difetti tipici duplicano completamente il dispositivo e i guasti delle valvole dei tipi corrispondenti. La differenza tra loro è solo nel numero di tocchi e nella forma del taglio in un ingorgo o una palla.

conclusione

Speriamo che la nostra breve escursione nel dispositivo valvolare aiuterà il lettore ad eliminare la maggior parte dei suoi difetti. Il video in questo articolo, come sempre, gli offrirà ulteriori materiali tematici. Buona fortuna!
