Dispositivo per pozzi di fognatura: requisiti e tipi

Il processo di pianificazione e costruzione di sistemi fognari non è difficile, tuttavia ci sono regole e regolamenti speciali di regolamenti edilizi che impongono determinati requisiti sull'impianto e sui materiali. Esistono anche servizi statali speciali che controllano la costruzione del pozzo delle acque reflue in base allo SNiP e, in caso di violazioni, possono imporre una multa o una richiesta di ricostruzione del sistema.

Pertanto, prima di costruire una fogna con le proprie mani, è necessario acquisire familiarità con i loro tipi di base e le regole di installazione.

Tipi di pozzi di fogna

Secondo lo scopo funzionale, le mine sono convenzionalmente suddivise in diversi tipi principali:

• ispezione;
• pressione differenziale;
• rotativo;
• stoccaggio;
• filtrazione.

Ognuno di questi tipi svolge la sua funzione specifica.

Ispezione bene

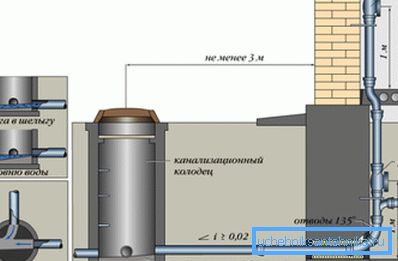

Un pozzo di ispezione (foto) è una miniera, che si trova sopra il principale principale di deviazione. Tale miniera consente di effettuare un'ispezione visiva delle prestazioni del sistema e, se necessario, lavarlo o pulirlo meccanicamente durante il funzionamento.

Nella maggior parte dei casi, tali mine sono installate su tratti rettilinei di drenaggio su una certa distanza, tuttavia, le miniere installate alle svolte o le intersezioni delle comunicazioni possono essere chiamate visuali.

Le miniere di ispezione possono essere di diversi tipi:

• lineare, installato su sezioni diritte;

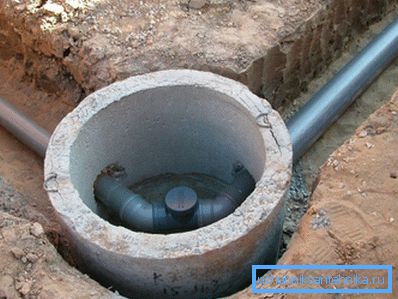

• rotante, installato in luoghi in cui cambia la direzione della linea. Per evitare la resistenza idraulica, l'angolo tra l'autostrada in entrata e quella in uscita dovrebbe essere di almeno 90 gradi;

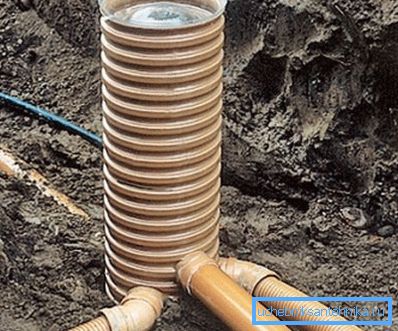

• il nodale, installato all'incrocio di diverse autostrade. Tali camere collegano un tubo di scarico con diversi tubi in ingresso, ma non ci possono essere più di tre tubi in ingresso;

• controllo, impostato nei luoghi in cui il sistema privato è collegato a quello principale.

NOTA! La distanza tra gli alberi di ispezione è determinata dal diametro del tubo. Ad esempio, con un diametro del tubo di 15 cm, la distanza tra i pozzetti è impostata su non più di 35 metri. Con un diametro del tubo di 50 - 70 cm, la distanza tra le miniere è di 75 metri.

Lascia stare

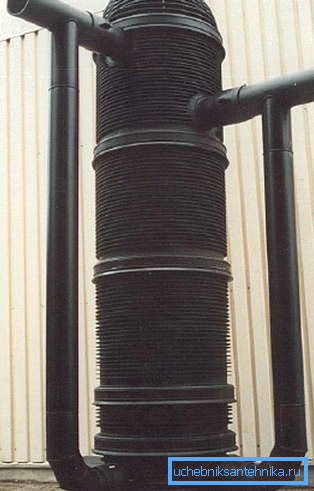

Il dispositivo del pozzetto di fognatura differenziale è una costruzione semplice (vedi foto), che è installato in questi casi:

• riducendo la profondità del fossato sotto la diramazione;
• bypassando altre tubazioni o comunicazioni sotterranee;
• per prevenire l'alta velocità del fluido.

Per tipo e funzione, i pozzetti sono suddivisi in diversi tipi:

• la solita miniera con una scorta di fluido nella parte superiore e l'uscita nella parte inferiore;
• abbassare con il muro di demolizione per ridurre la portata;
• canali corti con un alto grado di pendenza per aumentare la portata;
• mio con differenze a più stadi.

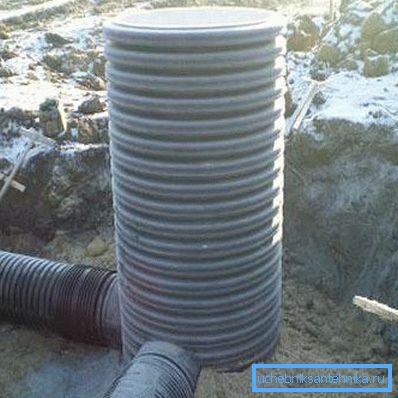

Ruota bene

Tali miniere sono installate su quelle sezioni dell'autostrada in cui sono necessari bruschi giri del canale, poiché è in questi luoghi che il sistema è più spesso intasato.

Stoccaggio bene

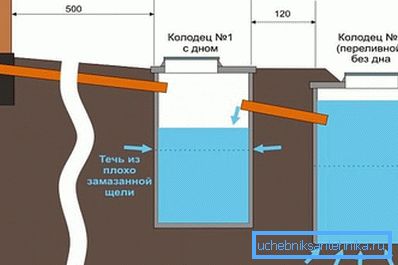

Alberi di accumulo o pozzi (foto) sono progettati per raccogliere e immagazzinare il liquido di scarto con il suo successivo pompaggio con l'aiuto di una pompa o di speciali carrelli a vuoto.

Per le case private, il dispositivo di pozzi di acque reflue di questo tipo può essere una soluzione vantaggiosa se il sistema centrale più vicino è lontano o non lo è affatto. Tali miniere, a seconda del volume, possono essere realizzate con anelli in cemento armato, cemento solido o grandi contenitori di plastica.

Con una piccola quantità di acque reflue, l'installazione di un contenitore di plastica è più giustificata, dal momento che il prezzo di un tale serbatoio è basso e il processo di installazione può essere fatto a mano, senza coinvolgere attrezzature o personale di costruzione professionale.

Filtrazione bene

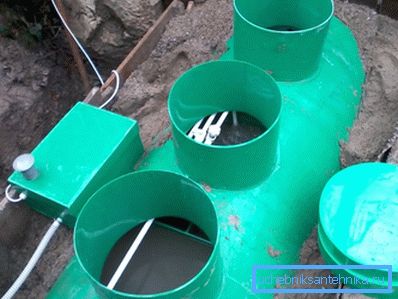

Pozzi o pozzi di filtrazione possono essere aperti o chiusi. Entrambi i tipi di pozzi sono progettati per la separazione delle acque reflue e la separazione di detriti di grandi dimensioni e sostanze pesanti dai liquidi.

Le strutture di tipo aperto sono pozzi di blocchi di calcestruzzo perforato, dove il liquido fuoriesce attraverso apposite aperture nel terreno, mentre le sostanze pesanti rimangono all'interno della miniera e vengono successivamente scaricate con attrezzature speciali per la sepoltura o lo smaltimento.

I pozzetti chiusi sono contenitori sigillati con rubinetti di processo, che si trovano a diverse altezze. Mentre i flussi di acque reflue, le particelle galleggianti vengono scaricate dai canali superiori, gli strati sedimentari vengono scaricati da quelli inferiori.

Materiali utilizzati

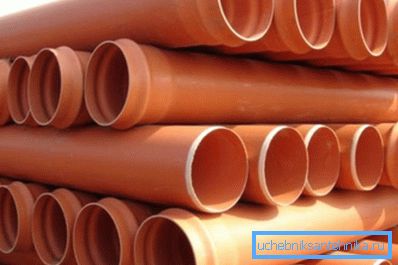

Recentemente, tubi di plastica di vari diametri vengono utilizzati principalmente per equipaggiare i sistemi fognari di una casa privata. I pozzi sono fatti di plastica o cemento armato, a seconda del volume del liquido.

Il dispositivo di pozzi di scarico in plastica ha i suoi vantaggi, il principale dei quali è la facilità di installazione, durata e affidabilità.

Dalle caratteristiche tecniche possono essere identificati indicatori quali:

• maggiore resistenza e resistenza ai carichi critici;
• resistenza all'usura del materiale;
• la scorrevolezza della superficie di lavoro interna, che impedisce la formazione di escrescenze;
• tenuta delle connessioni.

Tuttavia, i pozzetti di questo materiale sono progettati per piccoli volumi di acque reflue e non sono adatti per tipi di terreno soffici, dove è possibile la deformazione stagionale o il movimento degli strati del suolo.

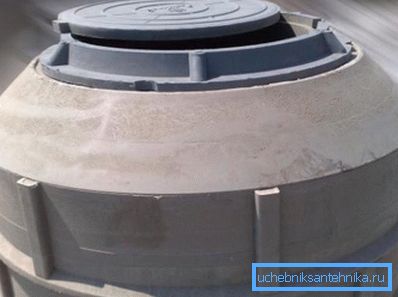

I pozzi di cemento sono usati ovunque, nonostante la complessità dell'installazione.

Le miniere sono costruite con anelli di cemento armato e hanno diversi vantaggi:

• adatto a qualsiasi tipo di terreno;
• montato rapidamente;
• ha alta resistenza e affidabilità;
• non esposto ai prodotti chimici.

Tuttavia, per la sistemazione di tali miniere (pozzi) è necessario attirare equipaggi di costruzione con attrezzature di sollevamento.

Requisiti di base di SNiP

I requisiti di SNiP sul dispositivo di tombini delle fognature sono una sorta di istruzione, in cui sono stabilite le regole per la posa delle linee fognarie e requisiti tecnici per i diversi tipi di pozzi, tenendo conto della sicurezza sanitaria e tecnica.

I requisiti principali per i pozzi sono le seguenti regole:

• le miniere non dovrebbero essere installate vicino a fonti di acqua potabile e sistemi idraulici;
• pozzi si trovano ad una certa distanza da edifici residenziali e aree adiacenti;
• il volume dei pozzi deve corrispondere al numero di persone che vivono e al volume medio di acque reflue in un determinato periodo di tempo.

conclusione

Equipaggiamento di una casa di campagna, tutti i lavori di costruzione sono volti a garantire comfort e convenienza. Molti credono che la disponibilità di elettricità e una fonte di acqua dolce siano considerati indicatori di comfort. Tuttavia, senza un sistema fognario attrezzato, è molto difficile chiamare una casa comoda e comoda, perché senza di essa non è possibile lavare correttamente i piatti o fare la doccia.

Prima di iniziare la progettazione di sistemi fognari, si consiglia di familiarizzare con tutte le disposizioni dello SNiP e solo successivamente procedere alla pianificazione, al layout e alla costruzione. Puoi anche guardare il video in questo articolo. Il rispetto delle norme di SNiP consente di prevenire l'inquinamento ambientale da acque reflue non trattate e di mantenere tutti gli standard sanitari previsti dalle norme.
