Diversi scarichi doccia e la loro installazione

È del tutto naturale che il pavimento senza un vassoio nella doccia o in una stanza sia molto comodo, poiché c'è molto più spazio, ma in questi casi è necessario uno scarico e, abbastanza naturalmente, questo può sollevare la questione di quale scala è meglio e come installalo.

Il fatto è che ci sono un bel po 'di questi dispositivi, hanno una configurazione diversa, quindi, a causa di ciò, il metodo di installazione potrebbe anche differire, anche se il suo principio rimane lo stesso. Proviamo insieme a capire tutti questi problemi, e inoltre, per una piena comprensione dell'argomento, vedremo un video in questo articolo.

Passerella per doccia

Cosa sono

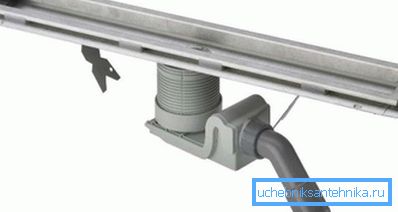

• Forse la valvola più frequentemente utilizzata per tali dispositivi è l'acqua, che viene raccolta nel ginocchio della parte inferiore del dispositivo (il ginocchio si ottiene al di sotto del livello di scarico, quindi, vi è costantemente acqua di scarico accumulata). Da un punto di vista tecnico, questa è una soluzione ideale: il liquido stesso funge da spina dall'ingresso di flussi d'aria (odori) dal sistema fognario nella stanza attraverso il dispositivo di scarico.

Ma c'è uno svantaggio molto serio - se un ginocchio del genere non viene risciacquato sistematicamente con acqua dolce, allora inizia a ristagnare lì, quindi, causerà cattivi odori - l'effetto boomerang funziona.

• Oltre agli odori, l'acqua stagnante promuove la proliferazione dei batteri, e questo è un problema più serio, quindi l'istruzione indica che tali stanze dovrebbero essere periodicamente trattate con disinfettanti. Il vantaggio principale di un tale dispositivo può essere definito il suo costo più basso, sebbene in presenza di problemi gravi tale qualità come economicità non può essere definita un vantaggio.

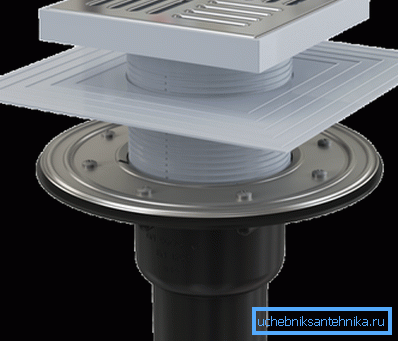

• In quei casi in cui si utilizza uno scarico a pavimento a secco nel pavimento, come probabilmente si può intuire, l'acqua non ristagna in nessun ginocchio, ma passa direttamente attraverso la tubazione di scarico fino alla sua destinazione.. L'otturatore in questo caso è una palla leggera all'ingresso sotto la griglia, che galleggia quando l'acqua arriva - il passaggio viene rilasciato e il liquido drena completamente, dopo di che la palla ritorna al suo posto.
• Grazie a questo dispositivo, due problemi vengono risolti contemporaneamente: in primo luogo, l'odore non entra nella stanza dal sistema fognario e, in secondo luogo, l'umidità non si accumula lì - il liquido che rimane sotto la griglia evapora rapidamente come fa dalla piastrella di ceramica del pavimento.

• Come capisci, una certa pendenza è necessaria per i tubi di fognatura, e il punto di scarico sarà sempre nel punto più alto e per poter resistere a tale posizione, è necessario avere un certo spazio sotto il pavimento. Ma a volte questo spazio non è sufficiente, cioè non c'è la possibilità di abbassare il tubo in corrispondenza dello scarico alla profondità desiderata, poiché questo non avrà la pendenza desiderata o scomparirà del tutto.

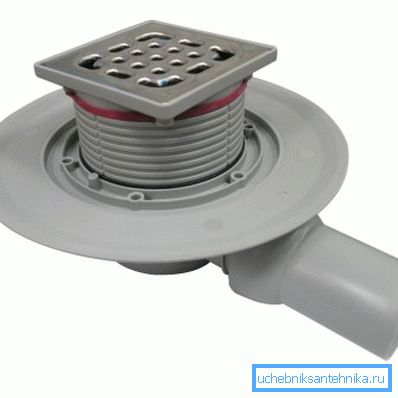

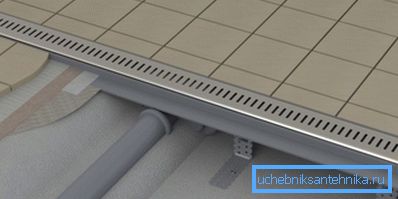

• In questi casi, vengono utilizzati gli elementi angolari, come nella foto sopra, ma non ci sarà necessariamente una griglia rotonda o quadrata - questa può anche essere una passerella per doccia che attraversa l'intera stanza.

Nota. Come potete vedere, il vero dispositivo non si concede con le varietà sul principio prugna - ce ne sono solo due - con uno secco e con un cancello d'acqua. Inoltre, differiscono nel principio di installazione: inferiore e laterale. Ma secondo la configurazione e la dimensione della griglia può essere diviso in molte categorie, ma dipende già dai tuoi gusti.

Tubo di fogna

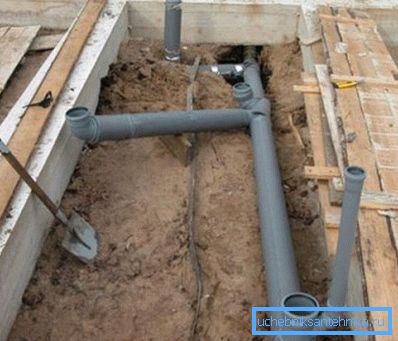

La prima cosa di cui dovresti preoccuparti quando pianifichi di installare una scala per doccia con le tue mani è quella di posare un tubo di fognatura e collegarlo al sistema generale, o scaricarlo in una fossa settica (a seconda del layout dell'edificio). Naturalmente, è meglio quando questo problema è pensato anche durante la progettazione e incarnato durante la costruzione di un edificio, ma sfortunatamente, questo non è sempre il caso, tuttavia, non è possibile allontanarsi dalle leggi della fisica e si dovranno seguire alcune regole e regolamenti.

Tabella della pendenza e del diametro ottimali dei tubi per acque luride

Prestare attenzione alla tabella sopra, e vedrete che in questo caso avrete bisogno di un tubo di 50 mm di diametro (di solito di plastica), che idealmente dovrebbe correre ad una pendenza di 1,8-2,0 cm per metro lineare.

Naturalmente, è molto difficile resistere a tale precisione, soprattutto quando si deve fare una guarnizione per una lunga distanza, quindi, si può prendere come standard un valore medio compreso tra 1 cm e 2,5 cm per metro lineare.

Nota. Quando si calcola la pendenza del tubo sotto il pavimento, non dimenticare che la scala per la doccia prende anche un certo punto in profondità durante l'immersione, quindi, sarebbe molto buona se fosse già stata posizionata in modo da poter calcolare con precisione la sua immersione .

In questo caso, è necessario fare affidamento su due indicatori, questo è il livello del massetto e lo spessore della piastrella di ceramica insieme alla colla - se l'altezza del massetto è facile da determinare, allora le piastrelle potrebbero non essere ancora disponibili, quindi, è possibile iniziare dalla cifra di 15 mm.

Montando la scala nella doccia

Quindi, ora possiamo praticamente iniziare l'installazione della scaletta doccia con le nostre mani, e immaginiamo di aver già scelto il modello che ci interessa e di lasciarlo essere un dispositivo con uno scarico inferiore (non è una configurazione top (tipo di griglia)), altezza 136 mm dalla parte superiore della griglia fino alla fine dell'ugello. Ricorda questa misura (136 mm) - torneremo su di essa.

Avendo tali parametri, abbiamo bisogno del destino che dovrebbe risultare 2-3 mm sotto il piano superiore della piastrella di ceramica, cioè, al fine di posizionare una piccola depressione nel luogo dello scarico.

Ma non è tutto - anche il pavimento della doccia è fatto sotto forma di una ciotola, cioè deve avere una piccola pendenza verso il foro di scarico e i piastrellisti o tu stesso devi prenderti cura di questo. Ma siamo interessati solo al posto dove installeremo una scala per la doccia nel pavimento con le nostre mani e questo dovrebbe essere il punto più basso nell'area di questa stanza.

Quindi, dovresti contare dalla cima della cravatta in questo luogo, più un altro 13 mm - ricorda anche questo numero o fai un segno virtuale sulla parete virtuale più vicina.

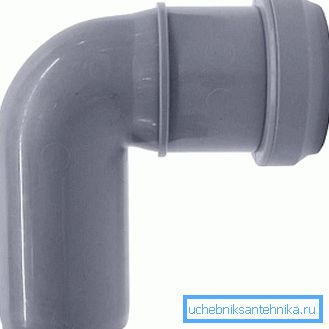

Molto probabilmente, quando usi la scala di connessione inferiore, utilizzerai un angolo di plastica per 90 ° per andare al tubo della fogna, che vedi nella foto in alto, quindi dovrai aggiungere l'altezza di questo ginocchio.

Guarda la sua immagine - sulla presa, quasi alla curva, c'è una striscia - può essere considerata un'etichetta - in questo punto l'uscita dello scarico poggia sull'estremità dello zoccolo. Da questo segno all'inizio della parete dell'ugello del coniugato è di circa 20 mm e l'ugello stesso ha 50 mm, il che significa che avremo 70 mm dall'estremità dello scarico verso il fondo del tubo della fogna (anche se è possibile spingere da 20 mm che rimangono alla parete superiore del tubo) .

Ora pensiamo al segno virtuale sulla parete virtuale, che dovrebbe indicare il piano superiore della griglia: da questo punto verso la parte superiore del tubo della fogna dovremmo avere 136 + 20 = 156 mm. E se, sulla base di questi calcoli, si ottiene una pendenza delle acque reflue di 1,8-2,0 cm per metro lineare, allora considera di aver affrontato il compito quasi perfettamente!

Succede che i tubi sono nascosti molto profondamente, dal momento che tengono conto del livello di congelamento del terreno (se il liquame esce dalla fondazione fuori dalla casa), quindi questi calcoli sono molto più facili - devi persino aggiungere degli inserti.

Ma se hai una tale opportunità, allora sarebbe meglio per te usare più di un ginocchio per 90?, Ma due angoli per 45? - Quindi fai una brusca virata, che riduce significativamente la permeabilità del tubo.

Raccomandazione. Dopo l'installazione, mentre non hai ancora iniziato a deporre la piastrella, assicurati di controllare cosa hai fatto - versa alcuni secchi d'acqua nel foro di scarico per assicurarti che il sistema funzioni bene.

conclusione

In generale, è abbastanza facile installare una scala per doccia con le proprie mani, questo è un po 'come l'assemblaggio di un designer per bambini, solo la forza fisica è necessaria durante l'attracco dei tubi. Qui la cosa principale è resistere alla pendenza e al livello del piano superiore della griglia in modo che non rimanga mai acqua sul pavimento.
